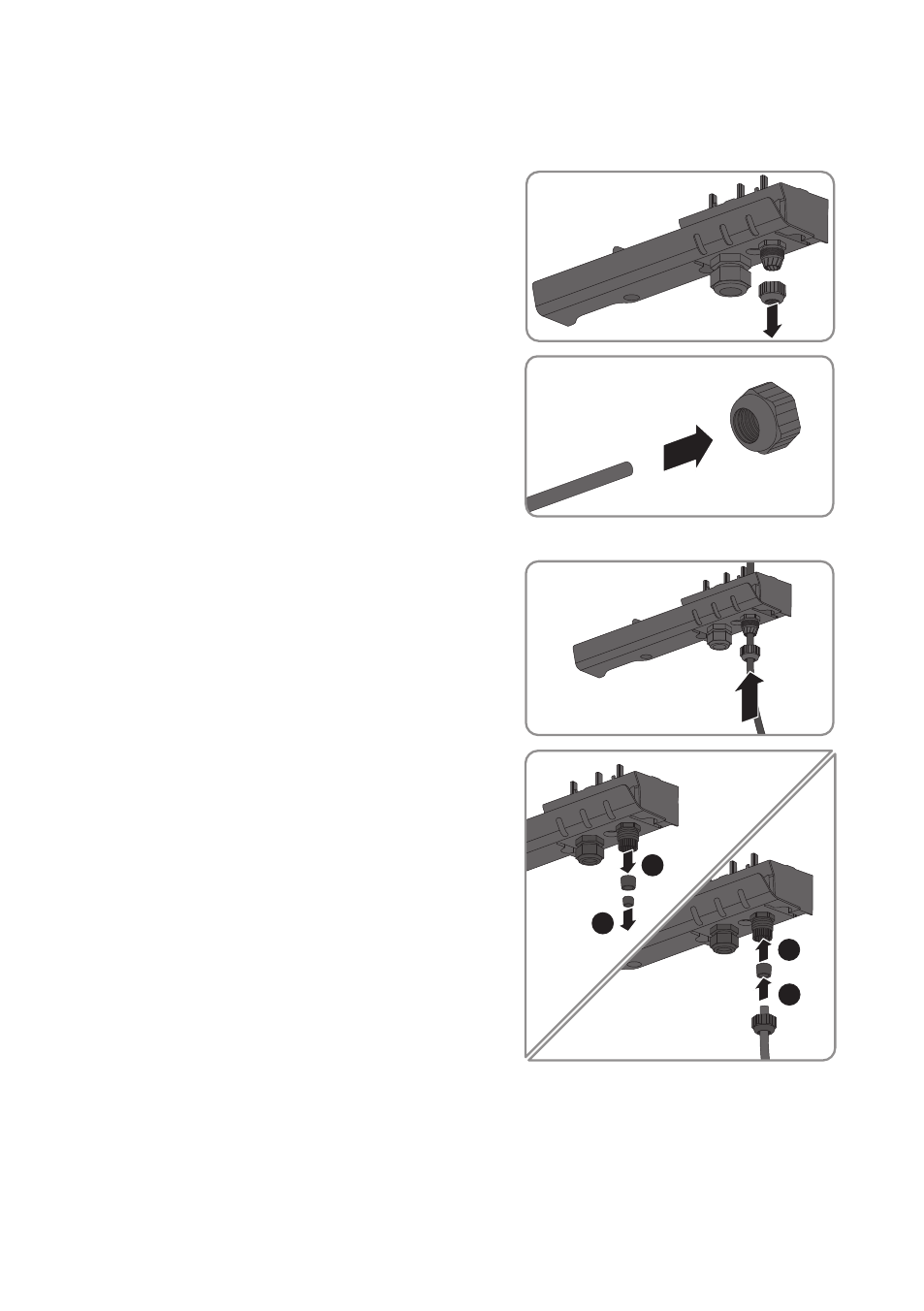

Vorgehen:
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Überwurfmutter von der Kabelverschraubung für
den AC-Anschluss lösen.
3. Überwurfmutter über das AC-Kabel führen.
4. Das AC-Kabel durch die Kabelverschraubung führen.
• Wenn der Außendurchmesser des Kabels
zwischen 5 mm und 7 mm liegt, das Kabel
direkt durch die Kabelverschraubung
führen.
• Wenn der Außendurchmesser des Kabels
zwischen 8 mm und 13 mm liegt, zuerst
den inneren Dichtungsring aus der
Kabelverschraubung entfernen und
anschließend das Kabel durch die
Kabelverschraubung führen. Dabei
sicherstellen, dass der äußere Dichtungsring
korrekt in der Kabelverschraubung sitzt.
3
4
2
1
5. Das AC-Kabel 70 mm abmanteln.
6. L und N jeweils 5 mm kürzen, damit sich bei eventuellem Zug PE als letztes löst.
7. L, N und PE jeweils 15 mm abisolieren.
