2 wechselrichter montieren, Wechselrichter montieren – SMA SB 1.5-1VL-40 Benutzerhandbuch
Seite 21

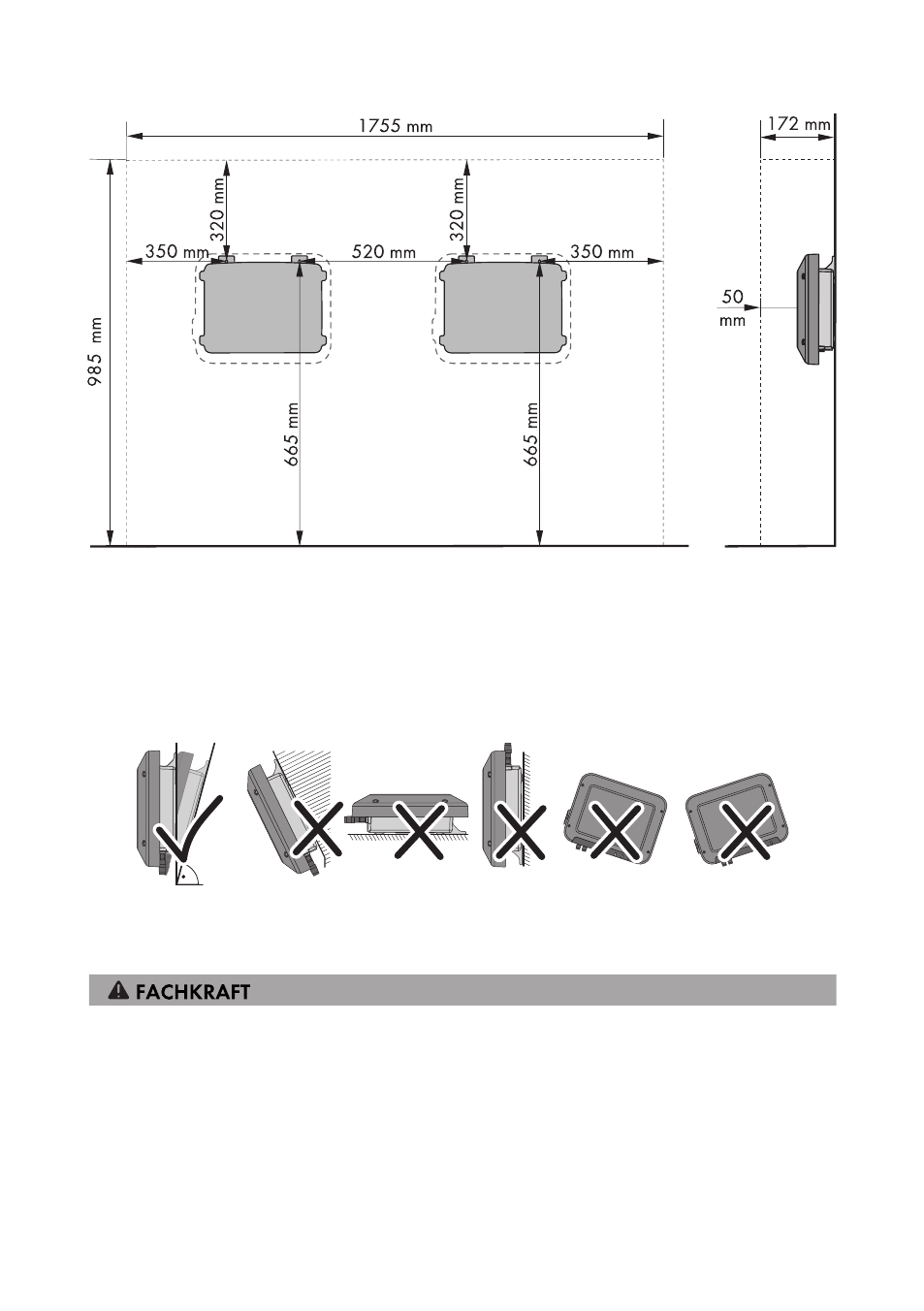

Abbildung 4: Empfohlene Abstände
Zulässige und unzulässige Montagepositionen:
☐ Der Wechselrichter darf nur in einer zulässigen Position montiert werden. Dadurch ist
sichergestellt, dass keine Feuchtigkeit in den Wechselrichter eindringen kann.
☐ Der Wechselrichter sollte so montiert werden, dass Sie die LED-Signale problemlos ablesen
können.
15°
Abbildung 5: Zulässige und unzulässige Montagepositionen
5.2
Wechselrichter montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
☐ 2 Sechskant-Holzschrauben aus Edelstahl (SW 10, Durchmesser: 6 mm), Schraubenlänge
muss sich dabei für den Untergrund und das Gewicht des Wechselrichters eignen (Dicke der
Anschraublasche: 4 mm)
☐ Gegebenenfalls 2 Dübel, die sich für den Untergrund und die Schrauben eignen
5 Montage
SMA Solar Technology AG
Betriebsanleitung
21
SB15-25-BE-de-10
