6.5.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlusskabel der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein. Konfektionieren Sie die DC-Steckverbinder wie
im Folgenden beschrieben. Achten Sie dabei auf richtige Polarität. Die DC-Steckverbinder sind mit
"+” und "− ” gekennzeichnet.

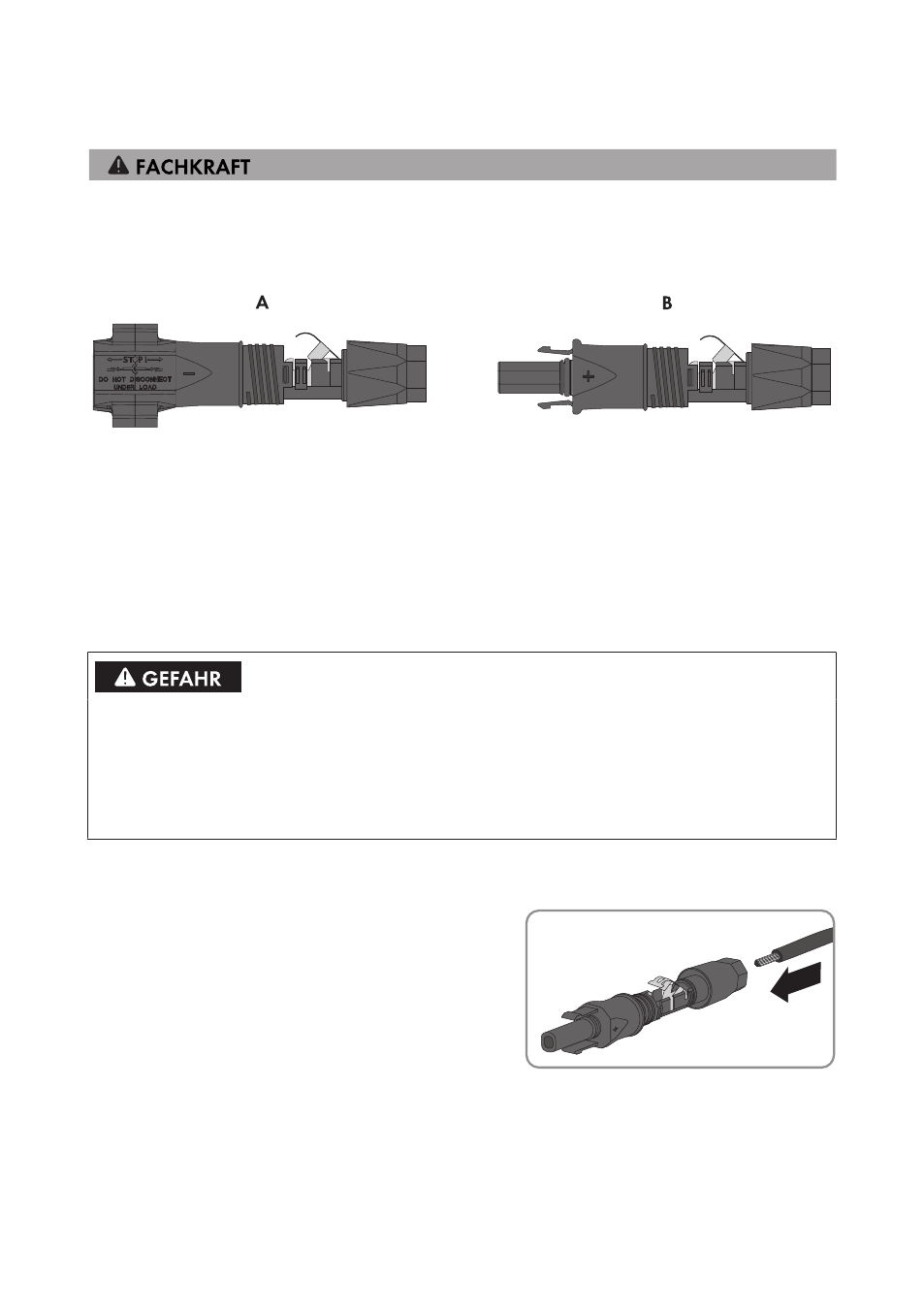

Abbildung 7: Negativer (A) und positiver (B) DC-Steckverbinder
Kabelanforderungen:
☐ Kabeltyp: PV1-F, UL-ZKLA, USE2
☐ Außendurchmesser: 5 mm … 8 mm
☐ Leiterquerschnitt: 2,5 mm² … 6 mm²
☐ Anzahl Einzeldrähte: mindestens 7
☐ Nennspannung: mindestens 1.000 V
Lebensgefahr durch hohe Spannungen an DC-Leitern
Der PV-Generator erzeugt bei Sonnenlicht gefährliche Gleichspannung, die an den DC-Leitern
anliegt. Das Berühren der DC-Leiter kann lebensgefährliche Stromschläge verursachen.
• PV-Module abdecken.
• Die DC-Leiter nicht berühren.
Vorgehen:
1. Das Kabel 12 mm abisolieren.
2. Abisoliertes Kabel bis zum Anschlag in den DC-
Steckverbinder einführen. Dabei sicherstellen,
dass das abisolierte Kabel und der DC-
Steckverbinder die gleiche Polarität aufweisen.
+
