SMA Solar Technology AG

7  Elektrischer Anschluss

Installationsanleitung

SI30M-44M-60H-80H-IA-de-30

29

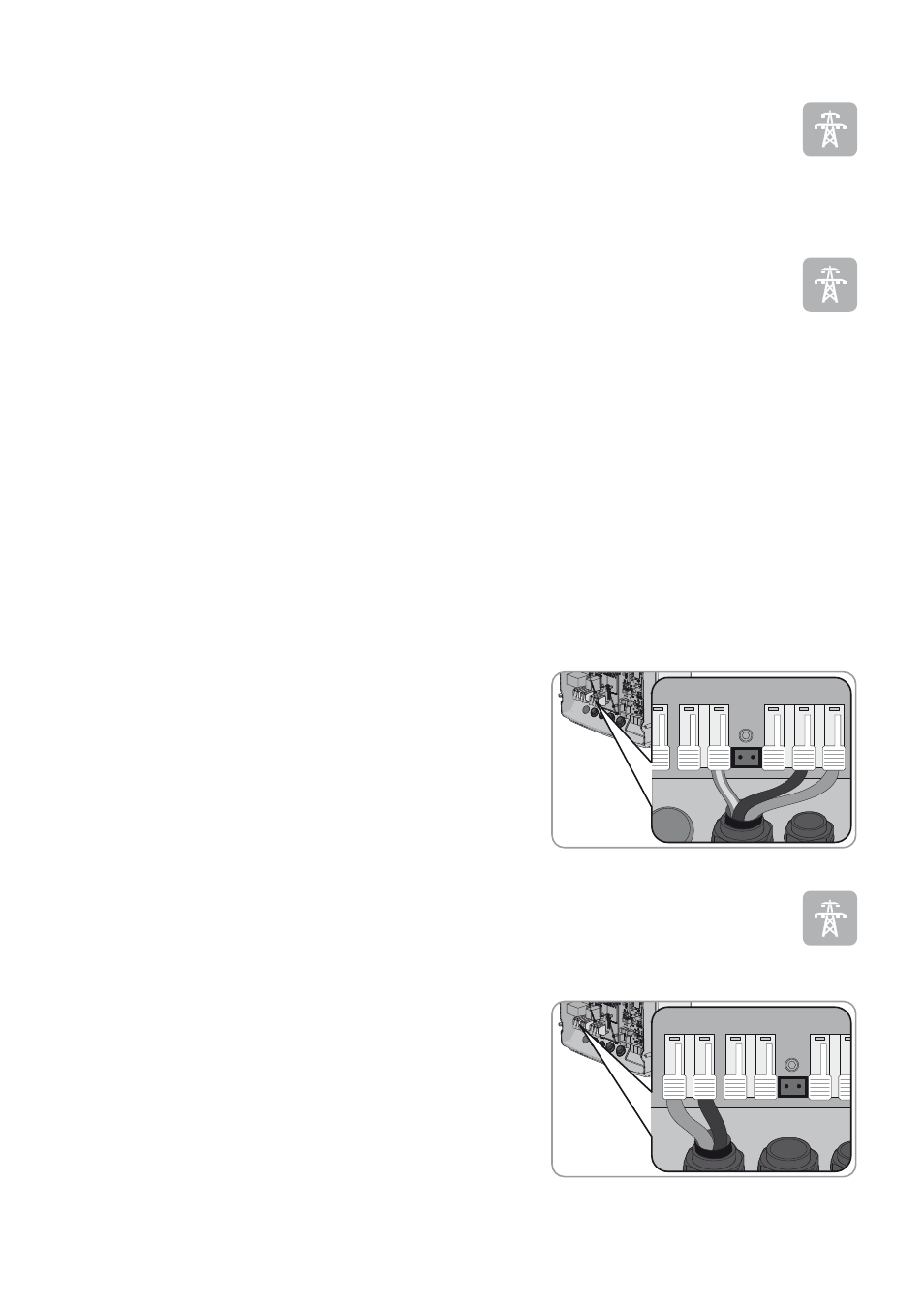

7.4.3 Umschalteinrichtung im Ersatzstromsystem anschließen

7.4.3.1 Funktion der Umschalteinrichtung

Die Umschalteinrichtung trennt in Ersatzstromsystemen das öffentliche Stromnetz vom Ersatzstromnetz. Die Steuerkabel,

Messkabel und Leistungskabel verbinden die Umschalteinrichtung mit den Sunny Island (Verschaltungsübersicht siehe

Schnelleinstieg „SMA Flexible Storage System mit Ersatzstromfunktion“).

7.4.3.2 Die AC-Leistungskabel an die Umschalteinrichtung anschließen

Die AC-Leistungskabel leiten die Energie zwischen dem Ersatzstromnetz und den Sunny Island

(Verschaltungsübersicht siehe Schnelleinstieg „SMA Flexible Storage System mit Ersatzstromfunktion“).

Voraussetzungen:

☐ Bei einem 3-phasigen Ersatzstromsystem muss L1 dem Master, L2 dem Slave 1 und L3 dem Slave 2 zugeordnet sein.

Dadurch ergibt sich ein rechtes Drehfeld.

☐ Die Leistung der AC-Quellen im Ersatzstromnetz darf nicht größer sein als die maximal anschließbare Leistung der

PV-Wechselrichter in Ersatzstromsystemen (siehe Kapitel 10.2 „Anschluss AC2 für öffentliches Stromnetz und

Generator (externe Energiequelle)“, Seite 95). Dabei addieren sich die Leistungen der einzelnen Sunny Island zur

gesamten maximalen Leistung.

Kabelanforderungen:

☐ Kupferleiter
☐ Anzahl der Leiter im Kabel: 3
☐ Leiterquerschnitt: 10 mm² … 16 mm²
☐ Kabeldurchmesser: 9 mm … 18 mm

Vorgehen:

• Am Sunny Island das Leistungskabel von X3 an

Anschlussklemmen AC2 Gen/Grid anschließen

(Verschaltungsübersicht siehe Schnelleinstieg „SMA Flexible

Storage System mit Ersatzstromfunktion“). Dabei sicherstellen,

dass das Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.2

„AC-Leistungskabel anschließen“, Seite 52).

• Außenleiter an AC2 Gen/Grid L anschließen.
• Neutralleiter an AC2 Gen/Grid N

TT

anschließen.

• Schutzleiter an AC2 Gen/Grid PE anschließen.

7.4.3.3 Die Steuerkabel an die Umschalteinrichtung anschließen

Steuerkabel leiten die Steuersignale der Multifunktionsrelais zu den Schützen (Verschaltungsübersicht siehe

Schnelleinstieg „SMA Flexible Storage System mit Ersatzstromfunktion“).

Vorgehen:

1. Am Master an Anschlussklemme AC1 Loads/SunnyBoys das

Kabel von X5 L und X5 N für die Steuerspannung anschließen.

Dabei sicherstellen, dass das Kabel korrekt angeschlossen ist

(siehe Kapitel 7.5.2 „AC-Leistungskabel anschließen“, Seite 52).
