SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 49
7.4.18 Signalkabel der externen Generatoranforderung anschließen
Ein externes Steuersignal kann eine Generatoranforderung an das Generatormanagement übermitteln. Wenn
Sie das Generatormanagement für die externe Generatoranforderung konfiguriert haben, startet das
Generatormanagement den Generator bei anliegendem High-Pegel. Bei anliegendem Low-Pegel stoppt das
Generatormanagement den Generator. Dabei werden alle Generatorlaufzeiten eingehalten.

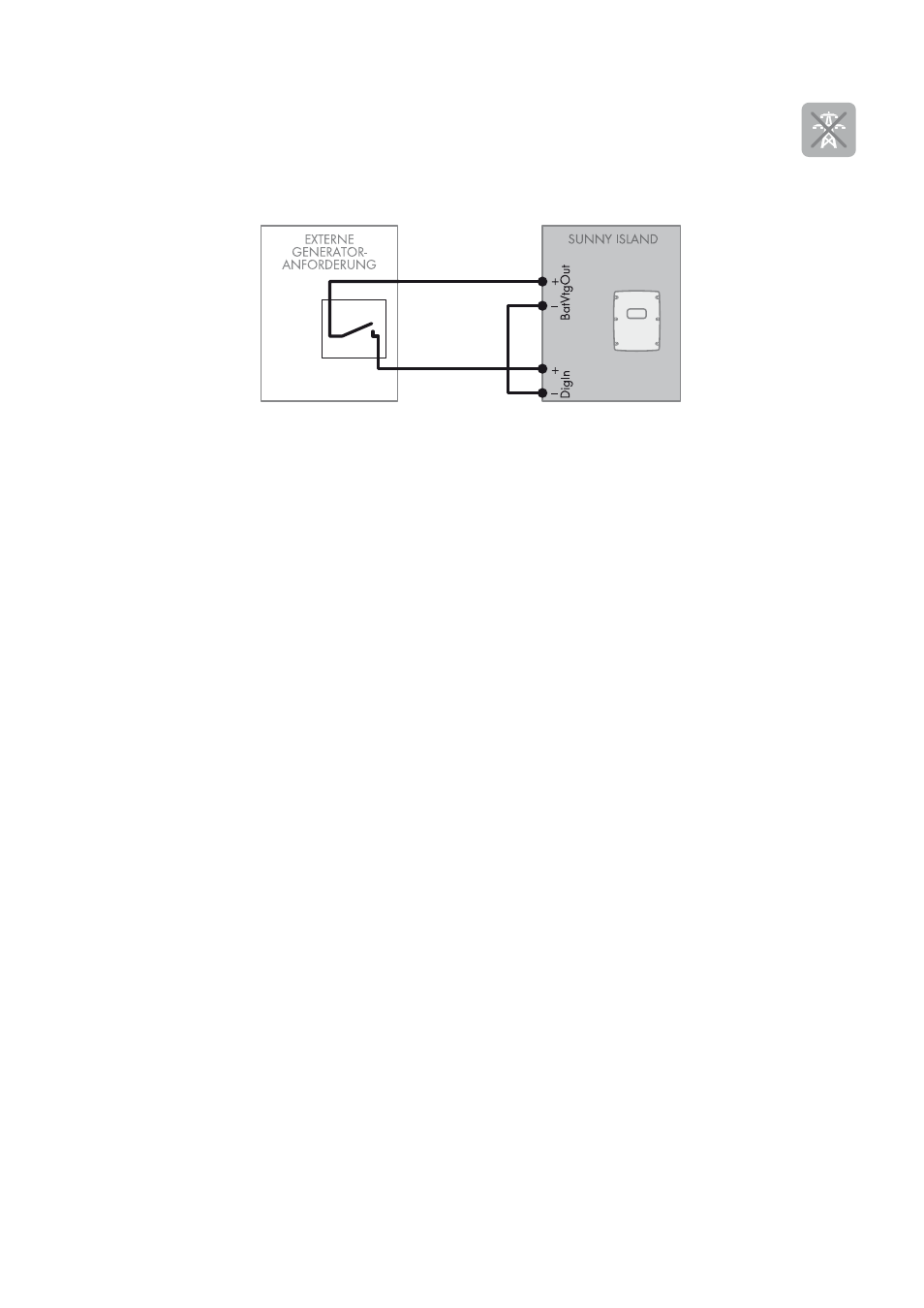

Abbildung 18: Anschluss des Signalkabels einer externen Generatoranforderung (Beispiel).
Voraussetzungen:
☐ Die technischen Anforderungen des digitalen Eingangs müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
1. Am Sunny Island eine Ader des Steuerkabels an die Anschlussklemme BatVtgOut+ anschließen (siehe
Kapitel 7.5.6 „BatVtgOut, DigIn, BatTMP und BatCur anschließen“, Seite 56).
2. Eine Ader des Steuerkabels an die Anschlussklemme DigIn + anschließen.
3. Die Anschlussklemme BatVtgOut‒ mit der Anschlussklemme DigIn ‒ verbinden. Dabei den gleichen Leiter wie im
Steuerkabel verwenden.
