SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 61
Verdrahtung der Kommunikationsprodukte prüfen
Komponenten des Systems prüfen
7.7 Sunny Island abdichten und schließen

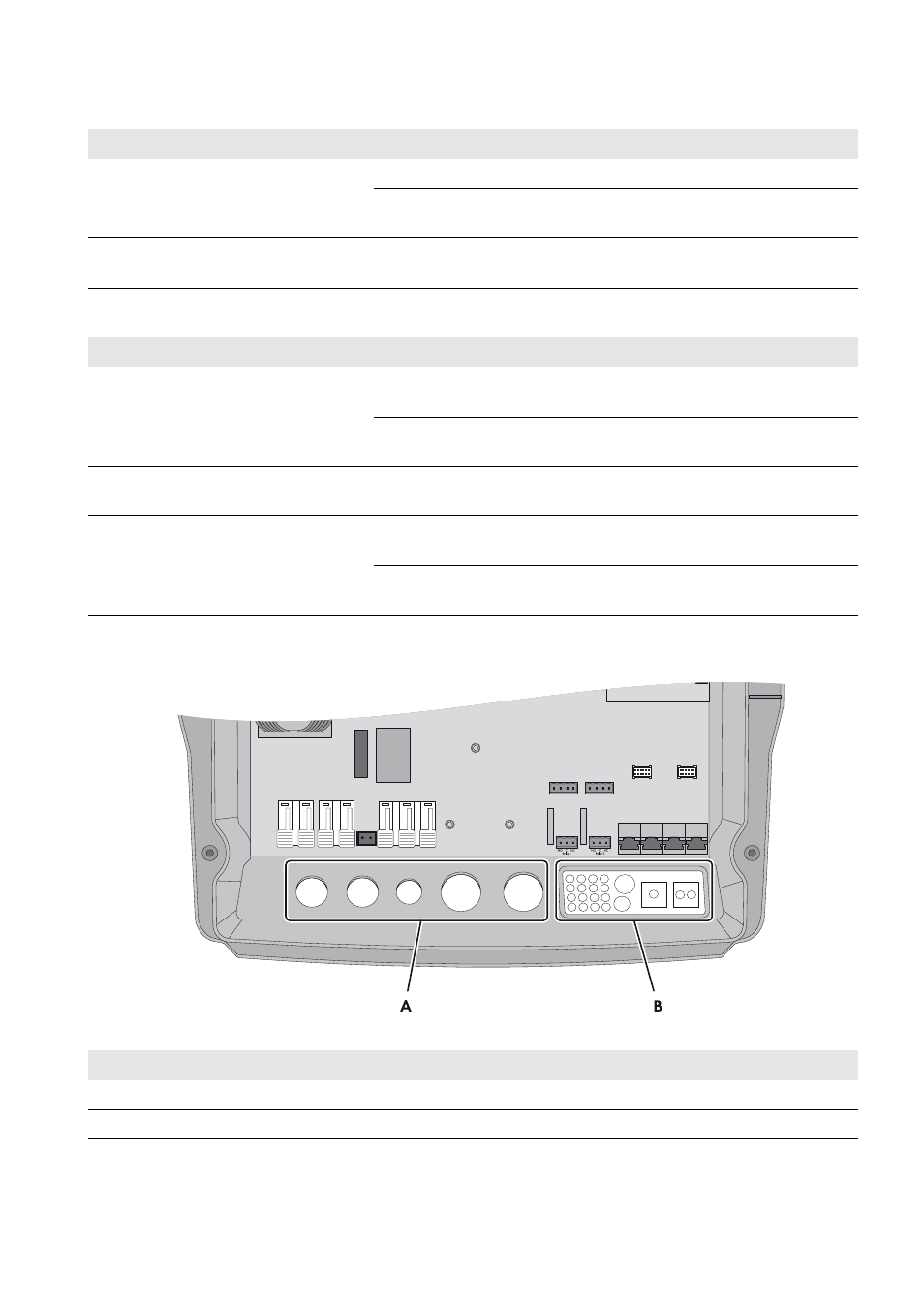

Abbildung 19: Position der Kabelverschraubungen und der Kabeldurchführungsplatte
Prüfpunkt Prüfkriterium OK
Stromversorgung der
Kommunikationsprodukte
Die Steckernetzteile sind gesteckt. □
Die Kommunikationsprodukte sind mit einer Stromversorgung
verbunden.
□
Terminierung der Kommunikationsbusse Die Kommunikationsbusse sind am ersten und letzten Gerät im Bus
abgeschlossen.
□
Prüfpunkt Prüfkriterium OK
Komponenten des Systems Alle Komponenten des Systems sind korrekt angeschlossen (siehe
Anleitungen der Komponenten).
□
Durch Messung sicherstellen, dass alle Komponenten des Systems
mit dem gleichen Erdpotenzial verbunden sind.
□
Anschluss AC1 im Inselnetzsystem Das Inselnetz oder die Multicluster Box ist an den
Anschlussklemmen AC1 Loads/SunnyBoys angeschlossen.
□
Anschluss AC2 im Inselnetzsystem Der Generator ist an den Anschluss AC2 Gen/Grid
angeschlossen.
□
Den Neutralleiter an die Anschlussklemme AC2 Gen/Grid N
angeschlossen.
□
Position Bezeichnung
A Kabelverschraubungen
B Kabeldurchführungsplatte
