SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 41
4. Am Sunny Island Adern an die Anschlussklemmen BatCur + und
BatCur− anschließen. Dabei sicherstellen, dass das Kabel korrekt
angeschlossen ist (siehe Kapitel 7.5.6 „BatVtgOut, DigIn, BatTMP
und BatCur anschließen“, Seite 56).
7.4.10 Steuerkabel für autostartfähige Generatoren anschließen
Ein autostartfähiger Generator wird mit 1 Kontakt gestartet und gestoppt.

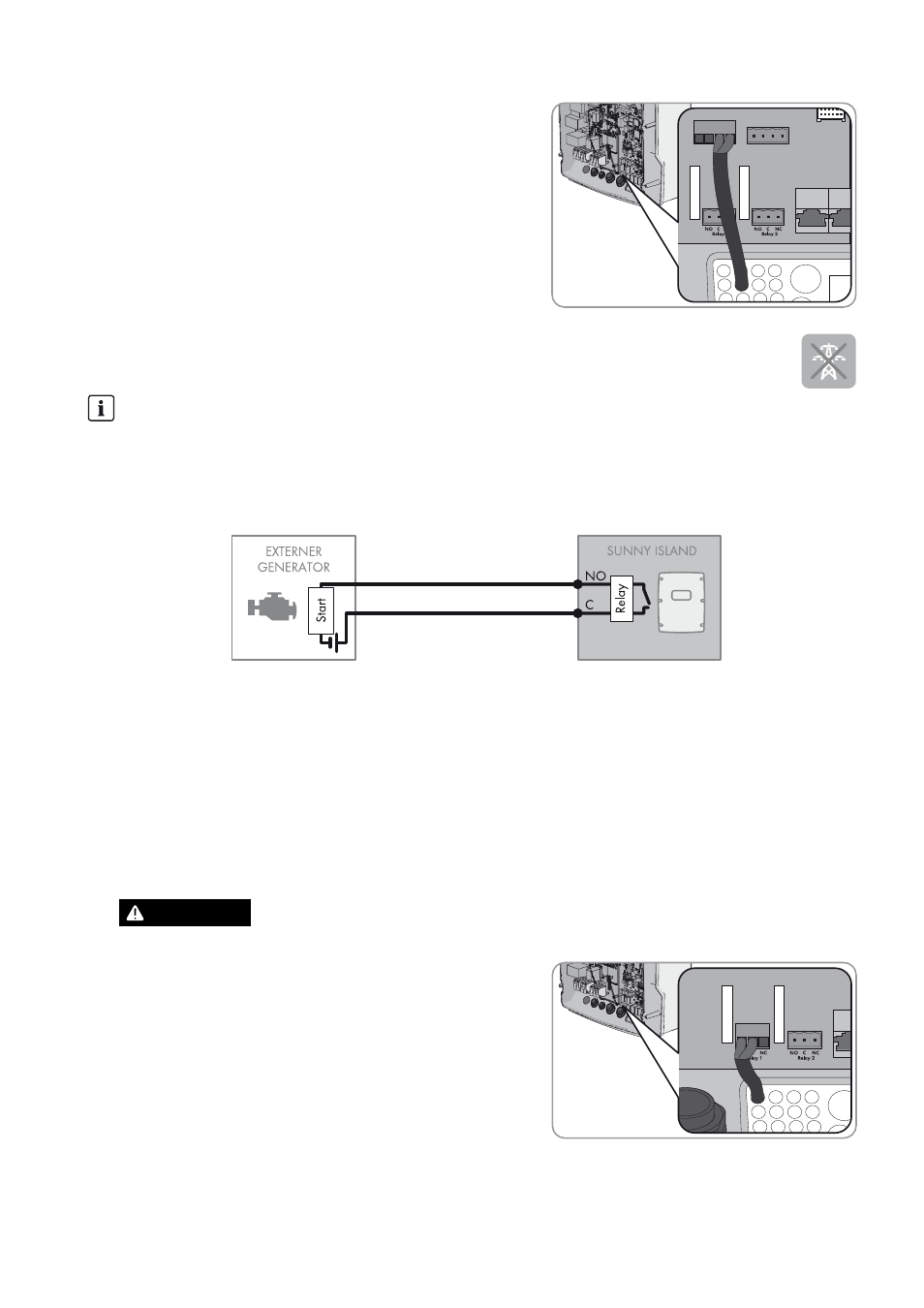

Abbildung 15: Anschluss der Generatorsteuerung an den Sunny Island
Voraussetzungen:
☐ Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein (siehe Kapitel 10 „Technische
Daten“, Seite 95).
Kabelanforderungen:
☐ Kupferleiter
☐ Leiterquerschnitt: 0,2 mm² … 2,5 mm²
Vorgehen:
2. In Kapitel 8.1.5, Seite 66 wechseln und in die Tabelle für Konfiguration AutoGn eintragen.
Generatorsteuerung in einem Cluster
Slaves steuern den Generator weniger zuverlässig als Master.
• Generatorsteuerung bevorzugt am Master anschließen.
• Wenn das Inselnetzsystem ein Multicluster-System ist, die Generatorsteuerung immer an den Master des Main
Clusters anschließen.
1. :$5181*
Lebensgefahr durch Stromschlag bei fehlerhafter Isolierung
• Am Sunny Island das Steuerkabel entweder an
Multifunktionsrelais Relay1 oder Relay2 anschließen (siehe
Kapitel 7.5.5 „Relay 1 und Relay 2 anschließen“, Seite 55).
Dabei die Anschlüsse C und NO verwenden.
