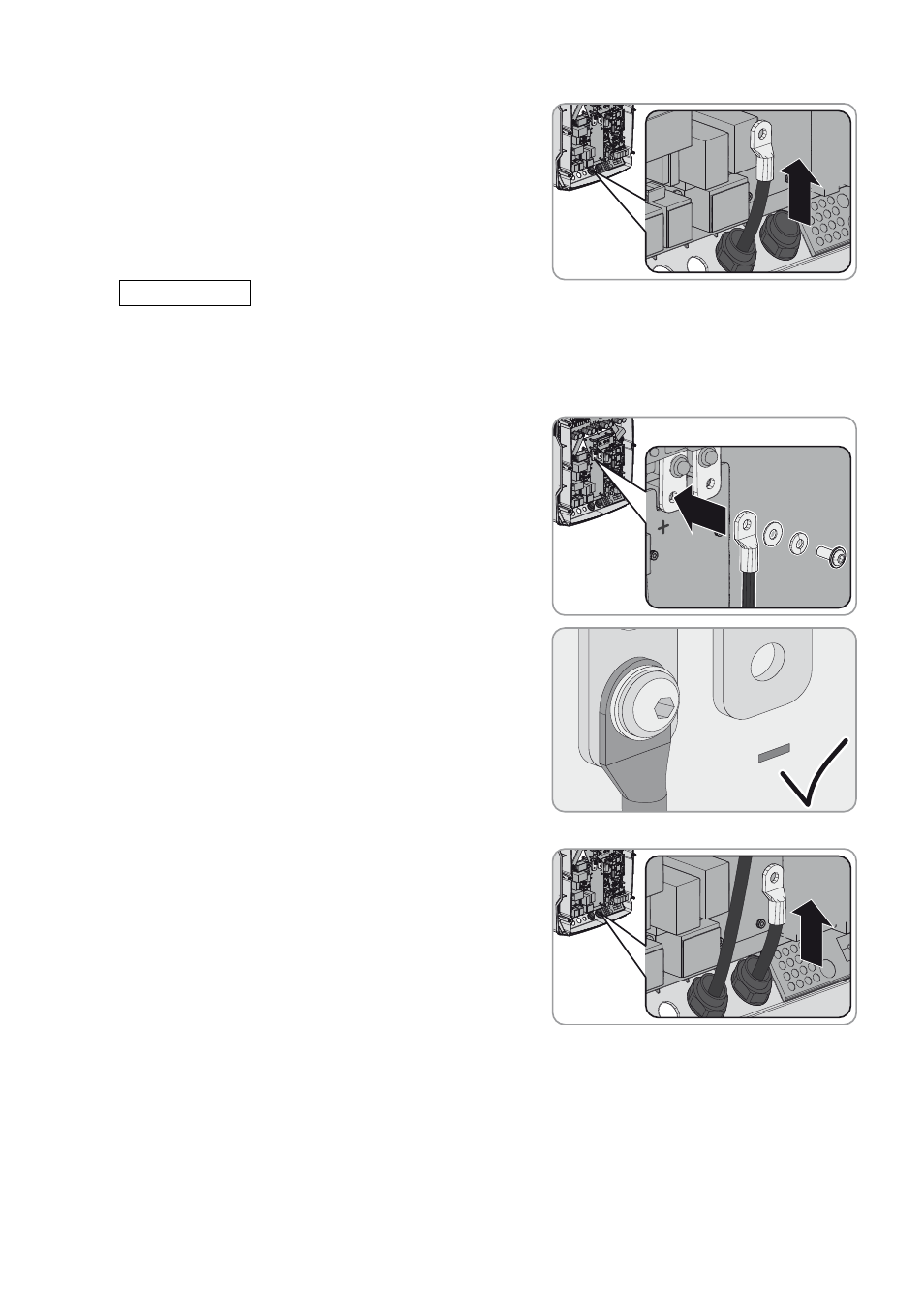

6. Das Kabel DC+ durch die Kabelverschraubung für DC+ in den
Sunny Island führen.
8. Das Kabel DC − abisolieren und Kabelschuh montieren.
9. Das Kabel DC − durch die Kabelverschraubung für DC − in den
Sunny Island führen.
10. Das Kabel DC − auf der mit einem − gekennzeichneten Seite der Schutzabdeckung verlegen.
7. "$)56/(
Beschädigung des Wechselrichters Sunny Island durch Verpolung oder falsche Wahl des Kabelschuhs
Wenn die DC-Kabel vertauscht werden fließen nach dem Schließen des Lasttrennschalters hohe Ströme, die den
Sunny Island beschädigen können.
• Das Kabel DC+ auf der mit einem + gekennzeichneten Seite der Schutzabdeckung verlegen.
• Das Kabel DC+ mit M8x20 Schraube und einem
Innensechskant-Schlüssel (SW 5) am Anschluss DC+
festschrauben (Anzugsdrehmoment: 12 Nm). Dabei
folgenden Aufbau einhalten: Kopf der Schraube |
Spannscheibe | Kotflügelscheibe | Kabelschuh |
Anschluss DC.
☑ Die Kontaktfläche der Kotflügelscheibe liegt vollständig
auf dem Kabelschuh auf.
