7 Elektrischer Anschluss SMA Solar Technology AG
36 SI30M-44M-60H-80H-IA-de-30 Installationsanleitung
Vorgehen:

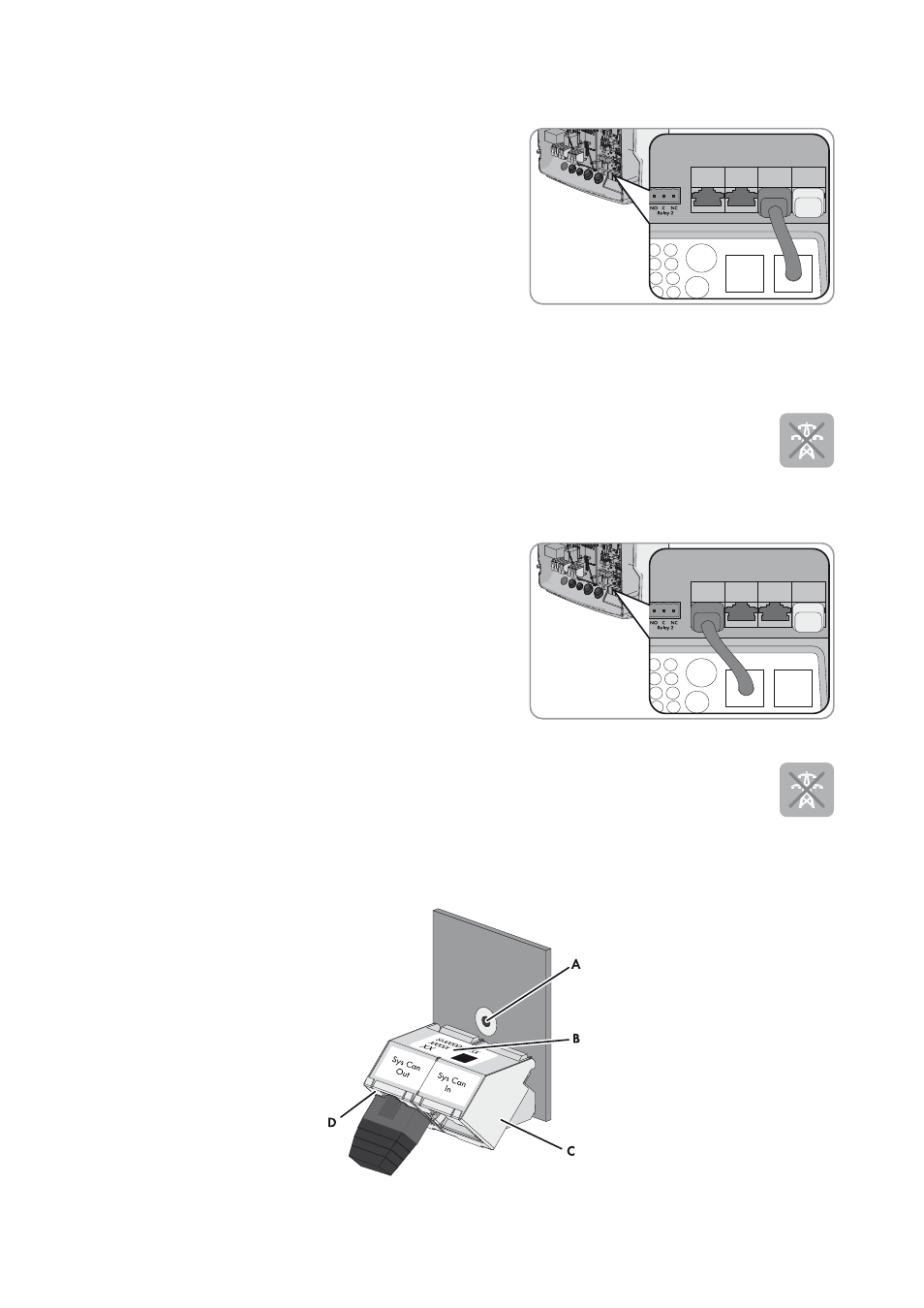

1. An einen Sunny Island des Main Cluster das Datenkabel in eine
freie Buchse ComSync stecken. Dabei sicherstellen, dass das
Kabel korrekt angeschlossen ist (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54).
2. Das andere Ende des Datenkabels an die Multicluster Box anschließen (siehe Dokumentation der Multicluster Box).
3. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
7.4.7.7 Steuer- und Messkabel der Multicluster Box anschließen
Bei einem Multicluster-System kommuniziert die Multicluster Box Steuerdaten und Messdaten über 3 rote
Datenkabel mit den 3 Sunny Island des Main Clusters (siehe Dokumentation der Multicluster Box). Die roten
Datenkabel sind Bestandteil des Lieferumfangs der Multicluster Box.
Vorgehen:
• An die Sunny Island des Main Clusters die roten Datenkabel in die
Buchse BackupVtgCur stecken (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54). Dabei folgende Zuordnung beachten:
• Master mit dem Anschluss Mstr./L1 der Multicluster Box
verbinden.
• Slave 1 mit dem Anschluss Slv1./L2 der Multicluster Box
verbinden.
• Slave 2 mit dem Anschluss Slv2./L3 der Multicluster Box
verbinden.
7.4.7.8 Kabel der Multicluster-Kommunikation anschließen
In einem Multicluster-System kommunizieren die Master der jeweiligen Cluster untereinander (siehe
Dokumentation der Multicluster Box). Für die Multicluster-Kommunikation muss die
Kommunikationsschnittstelle SI-SYSCAN.BGx in jeden Master eingebaut sein. Bei einem Multicluster-System mit 1 Cluster
entfällt diese Kommunikation. Wenn der Sunny Island mit der Bestelloption Kommunikation für Multicluster-System bestellt
wurde, ist SI-SYSCAN.BGx in jedem Master eingebaut.
Abbildung 11: Aufbau der SI-SYSCAN.BGx
