SMA Solar Technology AG 7 Elektrischer Anschluss
Installationsanleitung SI30M-44M-60H-80H-IA-de-30 33
7.4.7.2 Datenkabel der Lithium-Ionen-Batterie anschließen
Voraussetzung:
☐ Die Gesamtlänge des Kommunikationsbusses darf nicht länger als 30 m sein. Dabei beachten, dass der
Kommunikationsbus möglicherweise mehrere Teilnehmer verbindet, z. B. weitere Sunny Island.
Kabelanforderungen:
☐ Klassifizierung: CAT5e
☐ Steckertyp: RJ45
Vorgehen:

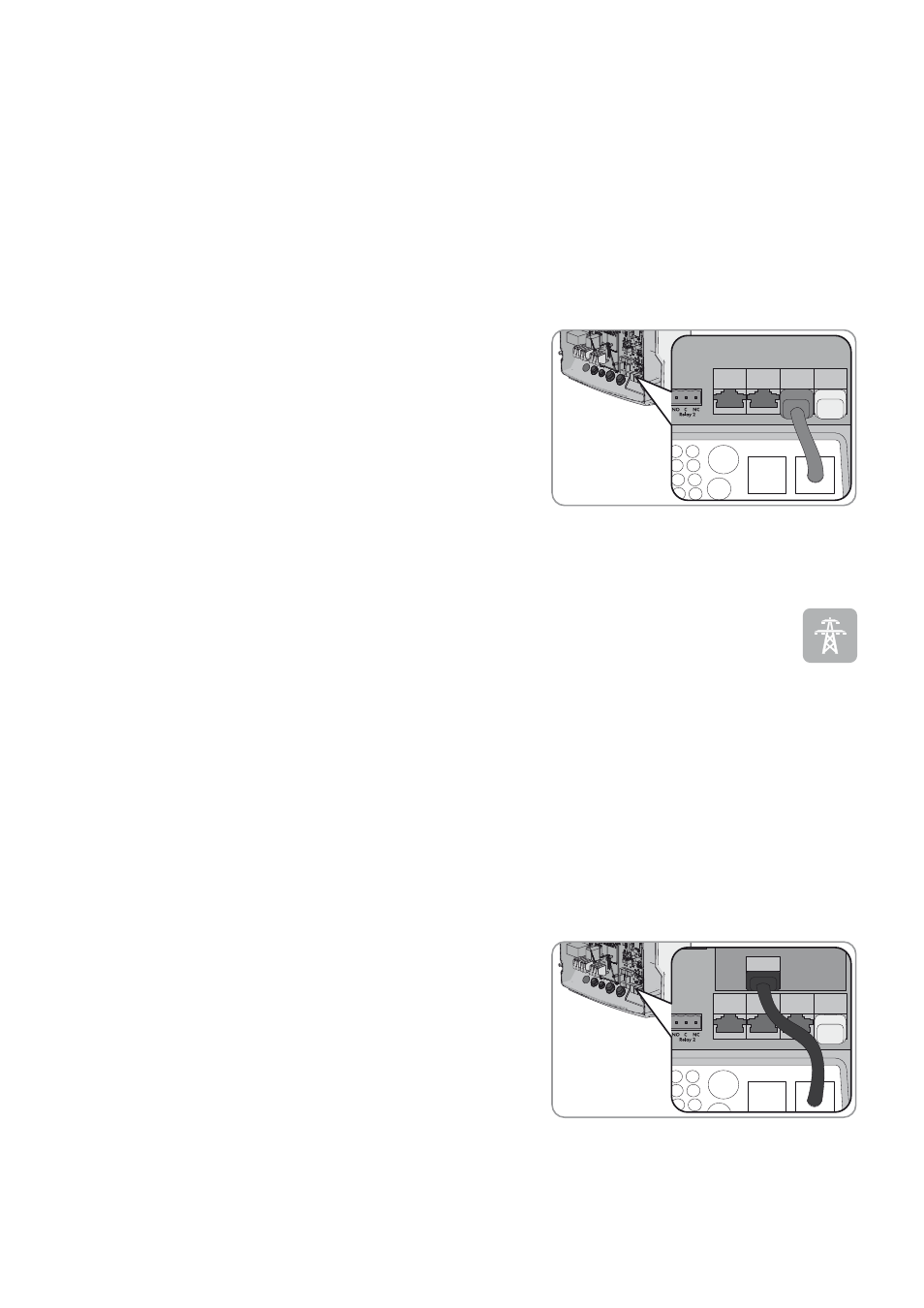

1. Am Sunny Island das Datenkabel in eine freie Buchse ComSync
stecken. Dabei sicherstellen, dass das Kabel korrekt
angeschlossen ist (siehe Kapitel 7.5.4 „Datenkabel
anschließen“, Seite 54).
2. Das andere Ende des Datenkabels an das Batteriemanagement der Lithium-Ionen-Batterie anschließen (siehe
Dokumentation des Batterie-Herstellers).
3. Sicherstellen, dass der Kommunikationsbus an jedem Ende abgeschlossen ist, z. B. mit einem Abschlusswiderstand.
7.4.7.3 Speedwire anschließen
Voraussetzung:
☐ Speedwire Datenmodul Sunny Island muss eingebaut sein (siehe Installationsanleitung des Speedwire
Datenmodul Sunny Island).
Kabelanforderungen:
☐ Kabellänge zwischen 2 Netzwerkteilnehmern:
– maximal 50 m mit Patch-Kabel
– maximal 100 m mit Verlegekabel
☐ Querschnitt: mindestens 2 x 2 x 0,22 mm² oder mindestens 2 x 2 x AWG 24
☐ Kabeltyp: 100BaseTx, CAT5 mit Schirmung S-UTP, F-UTP oder höher
☐ Steckertyp: RJ45
Vorgehen:
1. Am Sunny Island das Datenkabel in die Buchse des Speedwire
Datenmoduls stecken (Elektrischer Anschluss siehe
Installationsanleitung des Speedwire Datenmodul Sunny Island).
2. Das andere Ende des Datenkabels an den Router oder Switch anschließen.
