8 Inbetriebnahme
SMA Solar Technology AG
66
SI30M-44M-60H-80H-IA-de-30
Installationsanleitung

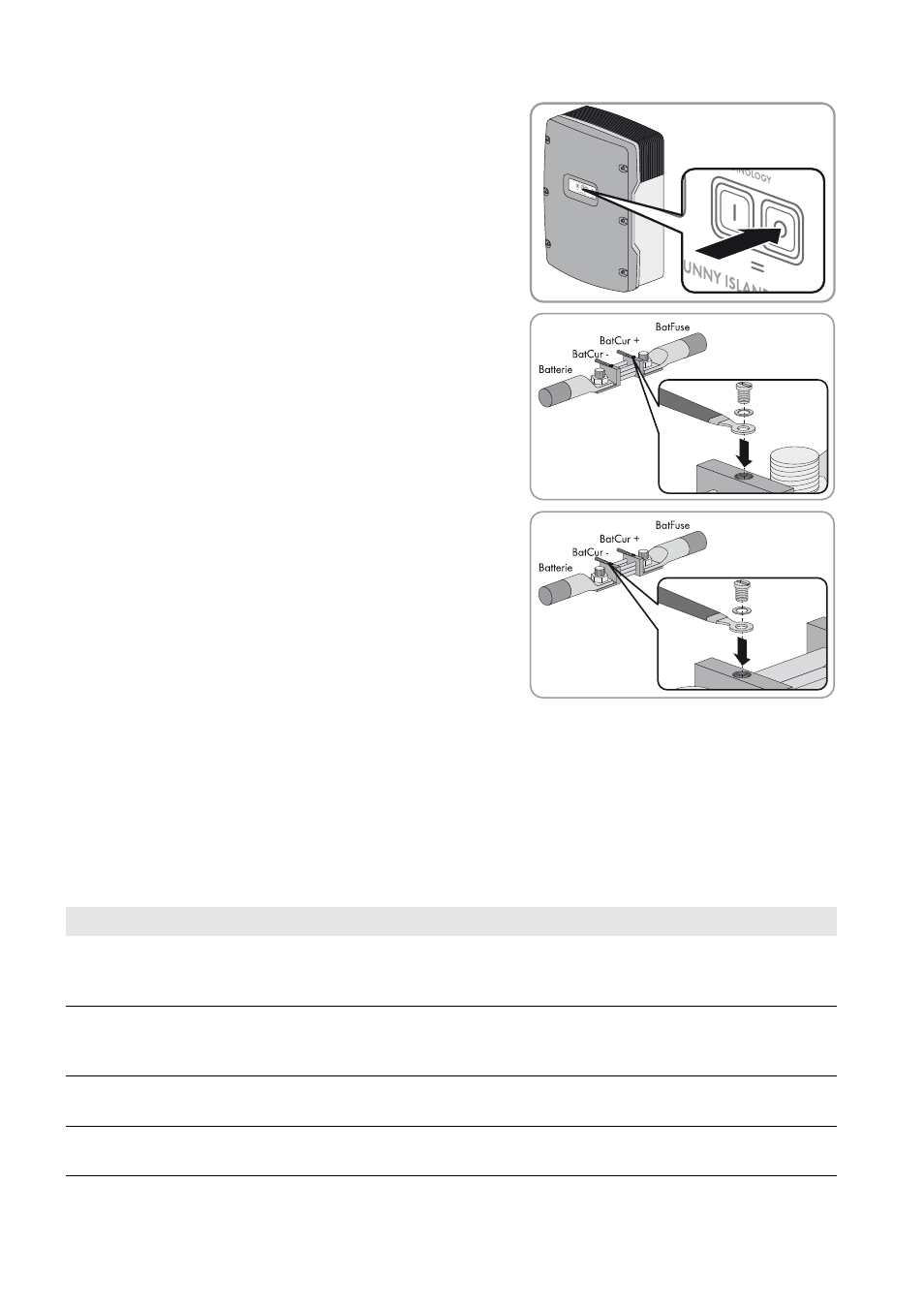

10. Sunny Island ausschalten und den Lasttrennschalter der BatFuse
zügig öffnen.
11. Messader BatCur+ auf der Seite zum Anschluss der BatFuse
anschließen.
12. Messader BatCur − auf der Seite zum Anschluss der Batterie
anschließen.
13. Den Lasttrennschalter der BatFuse zügig schließen und Sunny Island einschalten.
8.1.5 Funktionen der Multifunktionsrelais einstellen
Während des elektrischen Anschlusses notieren Sie die Nutzung der Multifunktionsrelais in der folgenden Tabelle (siehe
Kapitel 7.4, Seite 27). Alternativ können Sie das Verzeichnis der Parameter verwenden (Verzeichnis der Parameter im
Menü 240# Relay siehe Betriebsanleitung des Wechselrichters Sunny Island). Bei einem Ersatzstromsystem sind die
Multifunktionsrelais des Masters voreingestellt und können nicht verändert werden.
Tabelle für Konfiguration:
Multifunktionsrelais
Wert
Funktion/Ausgabe
Relay 1 des Wechselrichters
Sunny Island/Masters, Parameter
241.01 Rly1Op
Relay 2 des Wechselrichters
Sunny Island/Masters, Parameter
241.02 Rly2Op
Relay 1 des Slave 1,
Parameter 244.01 Rly1OpSlv1
Relay 2 des Slave 1,
Parameter 244.02 Rly2OpSlv1
