Seite 34
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 4
S.
34
Installation und montage
Technischer Service - Alle Rechte sind der Fa. MCZ GROUP S.p.A. vorbehalten - - Vervielfältigung verboten

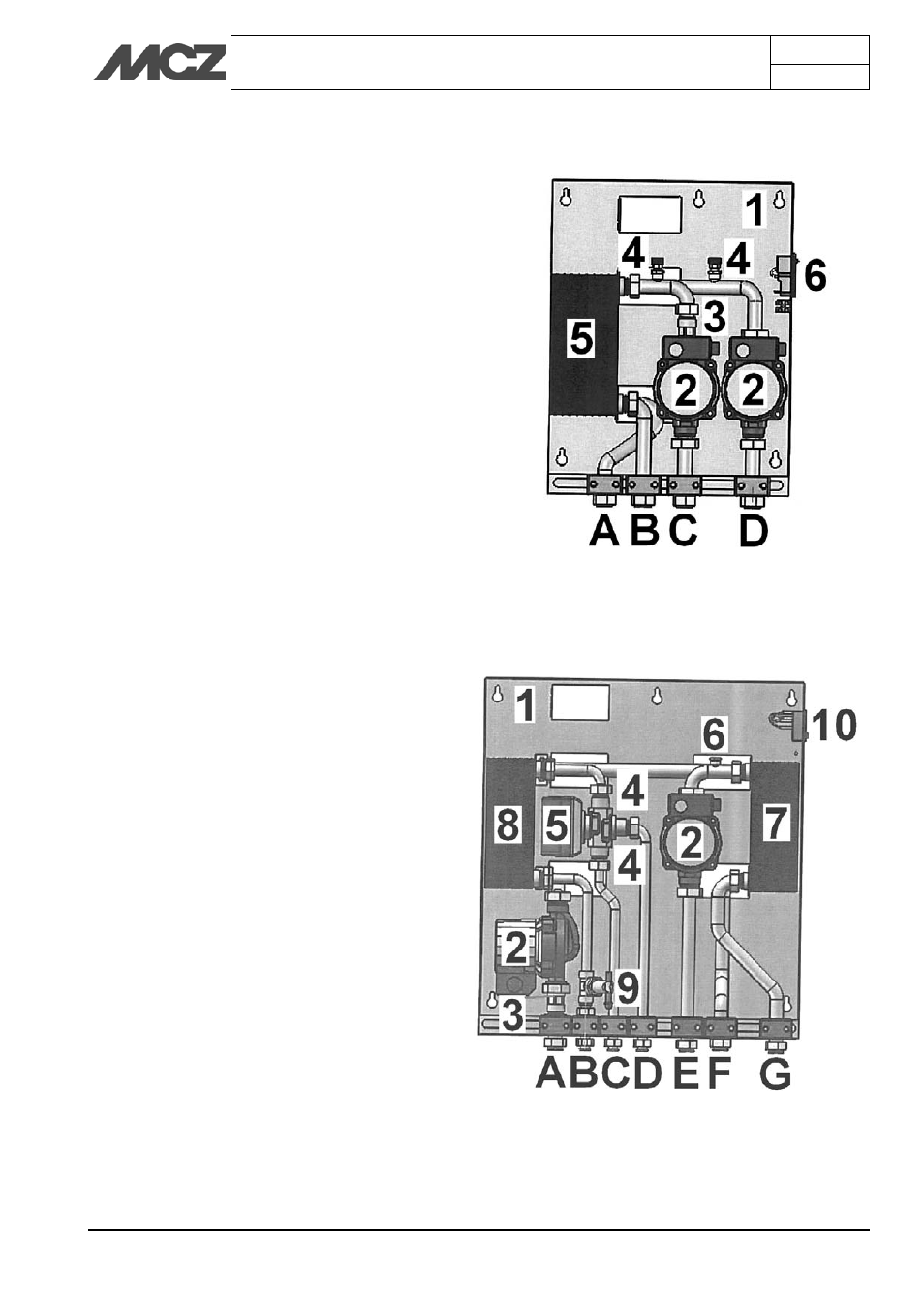

4.9.2. Bausatz 2 OFFENES EXPANSIONSGEFÄSS
(Art. MCZ 4015008023)
1) Blechhalterung
2) Umwälzpumpe
3) Rückschlagventil 1,5”
4) Entlüftungsventil
5) Trennwärmtauscher
6) Abzweigkasten
A) Anlagenrücklauf ¾”
B) Anlagenvorlauf ¾”
C) Rücklauf Heizkamin ¾”
D) Vorlauf Heizkamin ¾”
4.9.3. Bausatz 3 OFFENES EXPANSIONSGEFÄSS
(Art. MCZ 4015008024)
1) Blechhalterung
2) Umwälzpumpe
3) Rückschlagventil 1,5”
4) Rückschlagventil ¾”
5) Dreiwegeventil
6) Entlüftungsventil
7) Trennwärmtauscher
8) Wärmetauscher Brauchwarmwasser (ACS)
9) Strömungswächter
10) Abzweigkasten
A) Anlagenrücklauf ¾”
B) Anlagenvorlauf ¾”
C) Rücklauf Heizkamin ¾”
D) Vorlauf Heizkamin ¾”
E) Austritt ACS Heizkamin ½”
F) Vorlauf AFS Kessel ½”
G) Vorlauf Wasserleitung ½”
