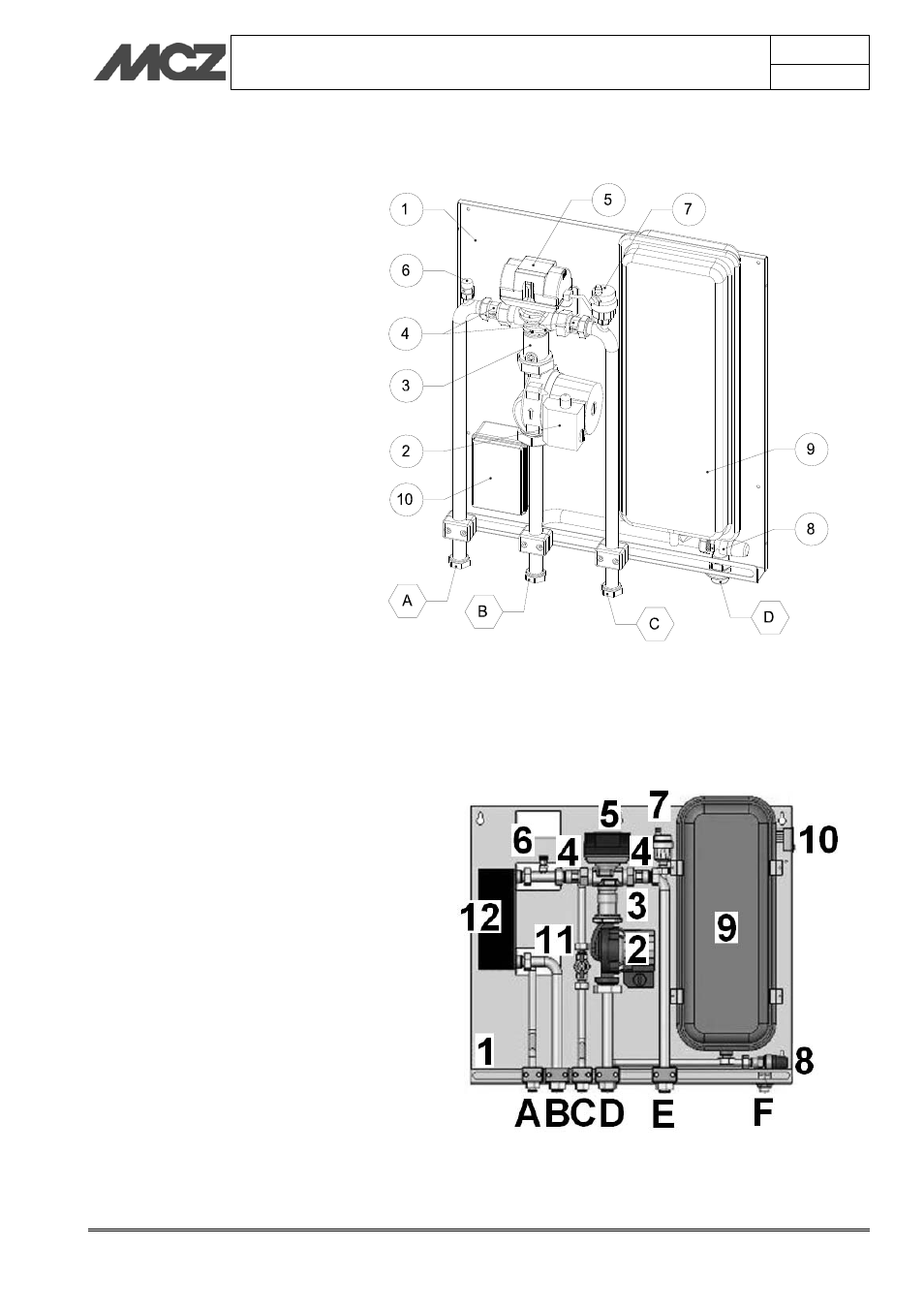

4.9.4. Bausatz 1 GESCHLOSSENES EXPANSIONSGEFÄSS
(Art. MCZ 4015008025)
1) Blechhalterung
2) Umwälzpumpe
3) Rückschlagventil 1,5”
4) Rückschlagventil ¾”
5) Dreiwegeventil
6) Entlüftungsventil
7) Automatische Entlüftung
8) Sicherheitsventil
9) Expansionsgefäß 6l
10) Abzweigkasten
A) Rücklauf Heizkamin ¾”
B) Vorlauf Heizkamin ¾”
C) Anlagenvorlauf ¾”
D) Expansionsgefäß ¾”
4.9.5. Bausatz 2 GESCHLOSSENES EXPANSIONSGEFÄSS
(Art. MCZ 4015008026)
1) Blechhalterung
2) Umwälzpumpe
3) Rückschlagventil 1,5”
4) Rückschlagventil ¾”
5) Dreiwegeventil
6) Entlüftungsventil
7) Automatische Entlüftung
8) Sicherheitsventil
9) Expansionsgefäß 6l
10) Abzweigkasten
11) Strömungswächter
12) Wärmetauscher Brauchwarmwasser (ACS)
A) Vorlauf Wasserleitung ½”
B) Rücklauf Heizkamin ¾”
C) Austritt ACS Heizkamin ½”
D) Vorlauf Heizkamin ¾”
E) Anlagenvorlauf ¾”
F) Expansionsgefäß ¾”
