Multi-Contact MA020 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
2
3
1
7+10+13+16+21
4

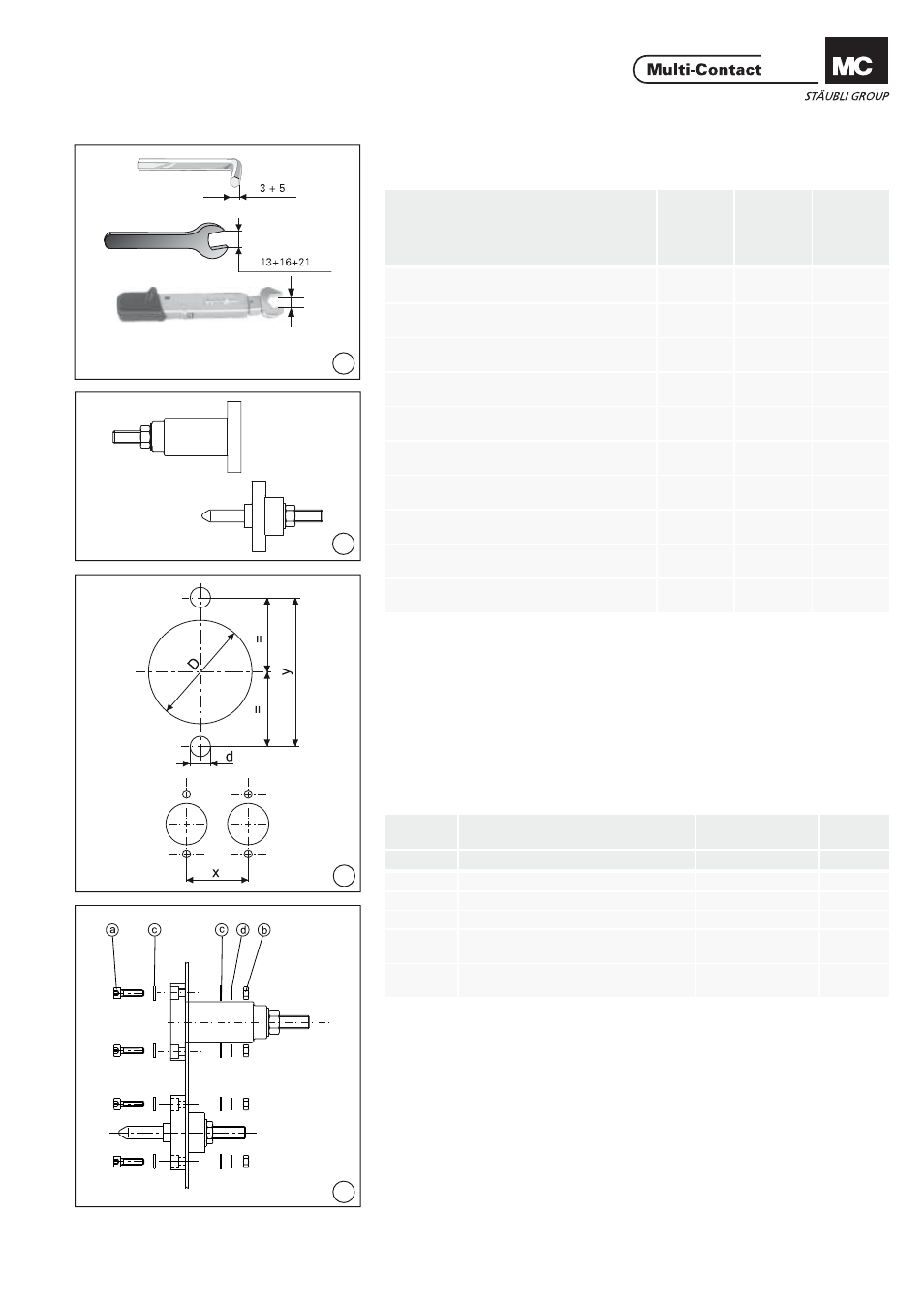

Notwendiges Werkzeug
Tools required
(ill. 1)
(ill. 1)
Vorbereitung der
Steckverbinder-Elemente
Preparation of the contact
elements
(ill. 2)
Die Steckverbinder-Elemente EBB...
und EBS... sind im angelieferten Zu-
stand montierbar.
(ill. 2)
The contact elements EBB... and
EBS... are delivered ready for assem-
bly.
Vorbereitung der Frontplatte
Preparation of the front panel
(ill. 3)
(ill. 3)
Montage auf Frontplatte
Assembly on front panel
(ill. 4)
Element von vorne in die Frontplatte
schieben und das Befestigungsmateri-
al
1)
gem. ill. 4 montieren.
(ill. 4)
Insert element from the front side of
the front panel and assemble with fi x-
ing material
1)
as shown in ill. 4.
W
erkzeug
Tools
EBB8-
V0
EBS8-
V0
EBB10-
V0
EBS10-
V0
EBB14-
V0
EBS14-
V0
6-kant. Stiftschlüssel SW3
Hex. key wrench A/F3
•
•
6-kant. Stiftschlüssel SW5
Hex. key wrench A/F5
•
Drehmomentschl. SW7/1,5Nm
Torque spanner open-end A/F7/1,5Nm
•
•
Drehmomentschl. SW10/2,5Nm
Torque spanner open-end A/F10/2,5Nm
•
Gabelschlüssel SW13
Open-end spanner A/F /13
•
Drehmomentschl. SW13/6Nm
Torque spanner open-end A/F13/6Nm
•
Gabelschlüssel SW16
Open-end spanner A/F16
•
Drehmomentschl. SW16/10Nm
Torque spanner open-end A/F16/10Nm
•
Gabelschlüssel SW21
Open-end spanner A/F21
•
Drehmomentschl. SW21/22Nm
Torque spanner open-end A/F21/22Nm
•
Mass
Dimension
EBB8-V0/EBB10-V0
EBS8-V0/EBS10-V0
EBB14-V0
EBS14-V0
mm
mm
D
Durchmesser/Diameter
25,5
+0,5
30
+0,5
d
Durchmesser/Diameter
5
7
y
Lochabstand/Hole distance
36
±0,1
42
±0,1
Max Frontplattendicke
Max. panel thickness
5
10
x
Min. Abstand zwischen 2 Elementen
Distance between 2 elements
35
45
DIN 911
DIN 911
