Multi-Contact MA072 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
1
4
3
2
5
1/2
Tab. 1
Tab. 2
B
A
1/2

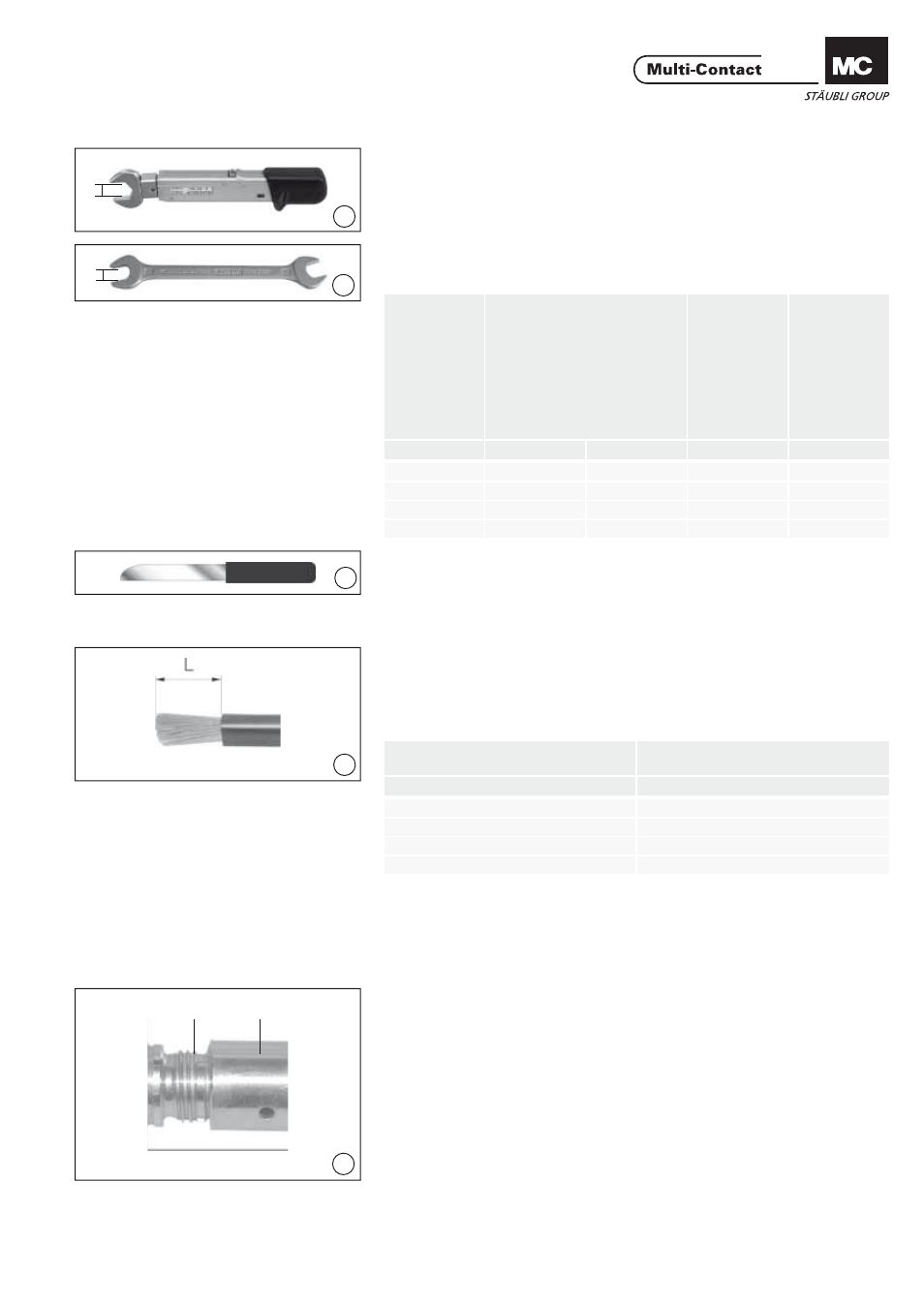

Notwendiges Werkzeug
Tools required
(ill. 1)
Drehmomentschlüssel
(ill. 1)
Torque spanner
(ill. 2)
Gabelschlüssel
(ill. 2)
Open-end spanner
(ill. 3)
Werkzeug zum Abisolieren der
Leitung.
(ill. 3)
Tool to strip the cable insulation.
Vorbereitung der Leitung
Cable preparation
(ill. 4)
Für fl exible Leitungen Klasse 5 und
Klasse 6 (max. Ø Einzellitze = 0.51mm).
Leitung auf die Länge L abisolieren
(siehe Tab. 2)
(ill. 4)
For fl exible conductors class 5 and 6
(max. Ø of single conductor = 0.51mm).
Strip cable insulation to length L (see
Tab. 2)
Leitungs-Anschluss mit
AxiClamp
Cable termination with
AxiClamp
Anschluss-Seite ohne Drehring
(kleinere AxiClamp Hülse)
Connection side with swiwel ring
(smaller AxiClamp sleeve)
(ill. 5)
AxiClamp-Hülse B bis zur Vorderkante
des Einstichs A auf das Gewinde des
Kontakteinsatzes schrauben.
(ill. 5)
Screw AxiClamp sleeve B onto thread as
far as the frond edge of the groove A.
Leiter
quer
schnitt
Conductor cr
oss
section
Drehmomentschlüssel
To
rque spanner
Anzugsdrehmoment
T
ightening tor
que
Gabelschlüssel
Open end spanner
mm²
1mm
2mm
Nm
1mm
...AX25 - 35
12
17
24
12
...AX50 - 70
16
21
45
16
...AX95 - 120
22
24
78
22
...AX150 - 185 27
34
120
27
Leiterquerschnitt
Conductor cross section
Abisolierlänge L
Cable strip length L
mm²
mm
...AX25 - 35
15
...AX50 - 70
19
...AX95 - 120
26
...AX150 - 185
32
