Multi-Contact MA080 - Handbuch

Advanced Contact Technology
www.multi-contact.com 1 / 4

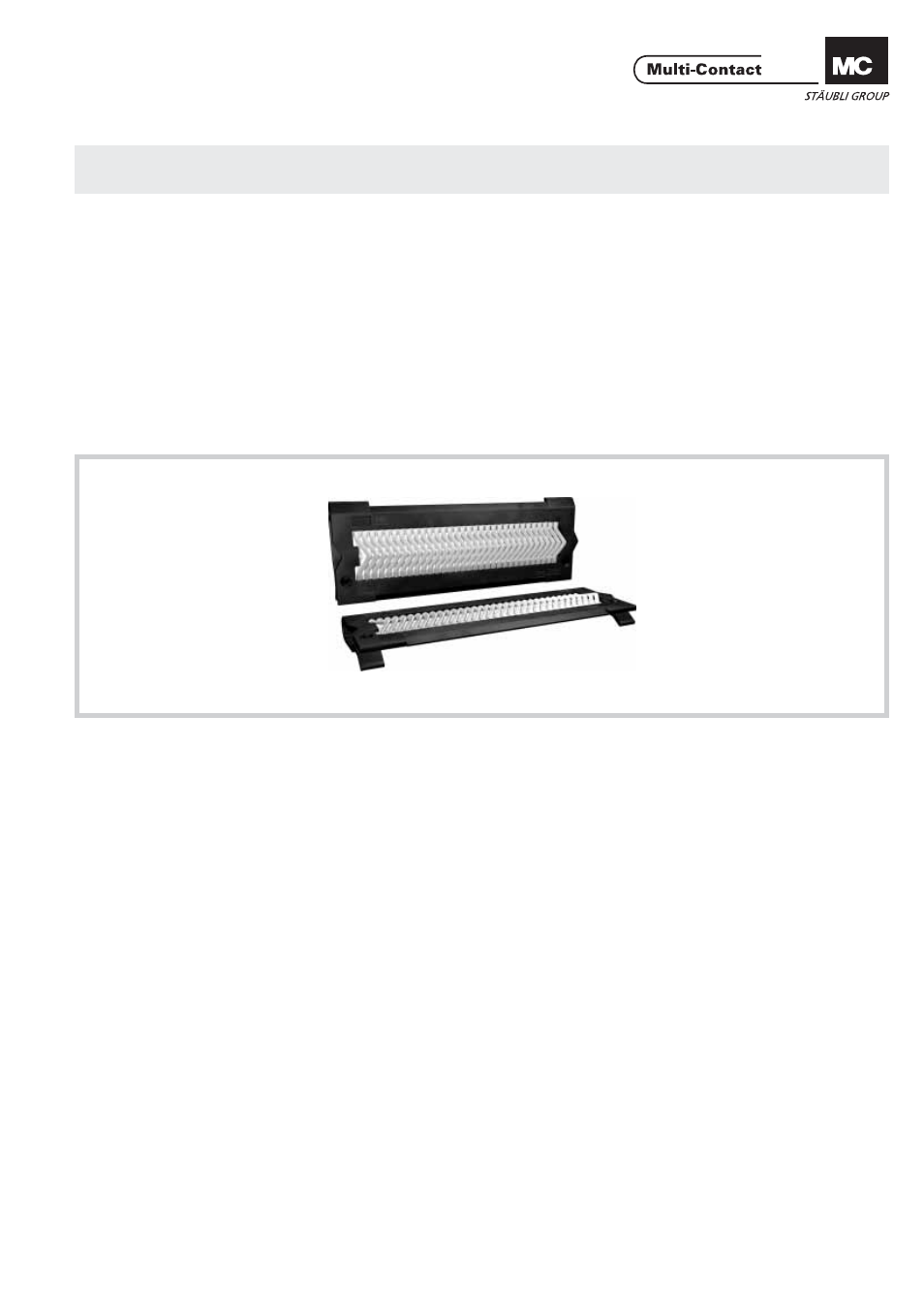

Principle
This system has been designed to create a pull-out electrical
connection between two systems of double-pole insulated
busbars. It is made up of MC Multilam contact element strips,
mounted in a plastic frame of variable sizes.
MA080 (de_en)
Montageanleitung MA080 (de_en)
Assembly instructions
Stapelbare Steckverbinder für zweipolige
Stromschienen CLIPLAM CLT Rackable connector for laminated busbars
CLIPLAM CLT
Inhalt
Sicherheitshinweise....................................................................2
Bohrplan ....................................................................................3
Toleranz und Abstand ................................................................3
Anschluss ..................................................................................4 Content
Safety Instructions ......................................................................2
Drilling plan ...............................................................................3
Tolerance and displacement ......................................................3
Connection ................................................................................4
Funktionsprinzip
Dieses System wurde entworfen, um eine elektrische, ohne
Werkzeug trennbare Verbindung von zwei isolierten bipolaren
Sammelschienensystemen zu schaffen. Das System besteht
aus MC Kontaktlamellen, montiert auf ein Kunststoffgehäuse
variierbarer Grösse.
