Befestigung der Stecker
Fixing the male contacts
Wählen Sie anhand des Durchmessers
des Crimpkontakts die Teilenummer
für den Haltering aus der untenste-
henden Tabelle aus:
Choose the part number of the retain-
ing ring depending on the crimping
contact diameter in the below table:

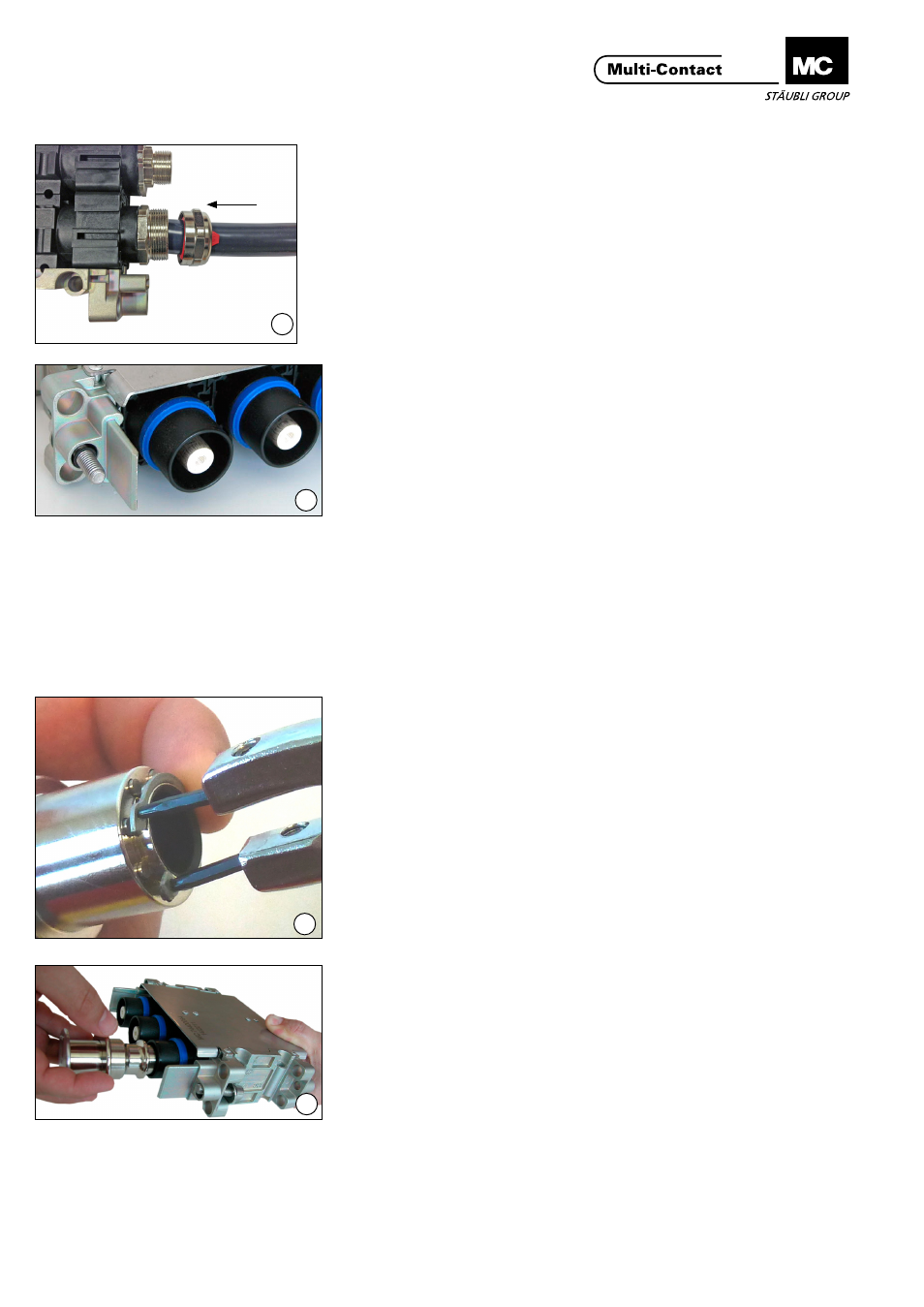

(ill. 18)
Führen Sie das Kabel bis zum An-
schlag in die Kabelverschraubung ein�
(ill. 18)
Insert the cable with crimped contact
through the cable gland until the stop�
(ill. 19)
Bis zum Anschlag eindrücken, so dass
der Kontakt bündig mit der Isolation
ist�
(ill. 19)
Push it until its stops so that the con-
tact is at the end of the insulator�
(ill. 20)
Benutzen Sie die Haltering-Montage-
werkzeuge Bestell-Nr� 19�2911,
19�2912, 19�2913 gemäss Kontakt-Ø�
Montieren Sie den Haltering mit der
Zange�
(ill. 20)
Use the ring mounting tool 19�2911,
19�2912, 19�2913 depending on con-
tact diameter� Install the correspond-
ing ring on the tool with the clamp
opener�
(ill. 21)
Führen Sie das Werkzeug von vorn
ein�
(ill. 21)
Insert the tool from the front side�
Ty
p
Type
K
ontakt Ø
Contact Ø
Bestel
l-Nr
.
Order No.
Ref
erenz
Ref
erence
Bezeichnung
Description
Stecker
Male
Ø 8 mm
19�2620
MPC/RG-S12
Haltering
Retaining ring
Stecker
Male
Ø 14 mm
19�2621
MPC/RG-S16
Haltering
Retaining ring
Stecker
Male
Ø 20 mm
19�2623
MPC/RG-S25
Haltering
Retaining ring
