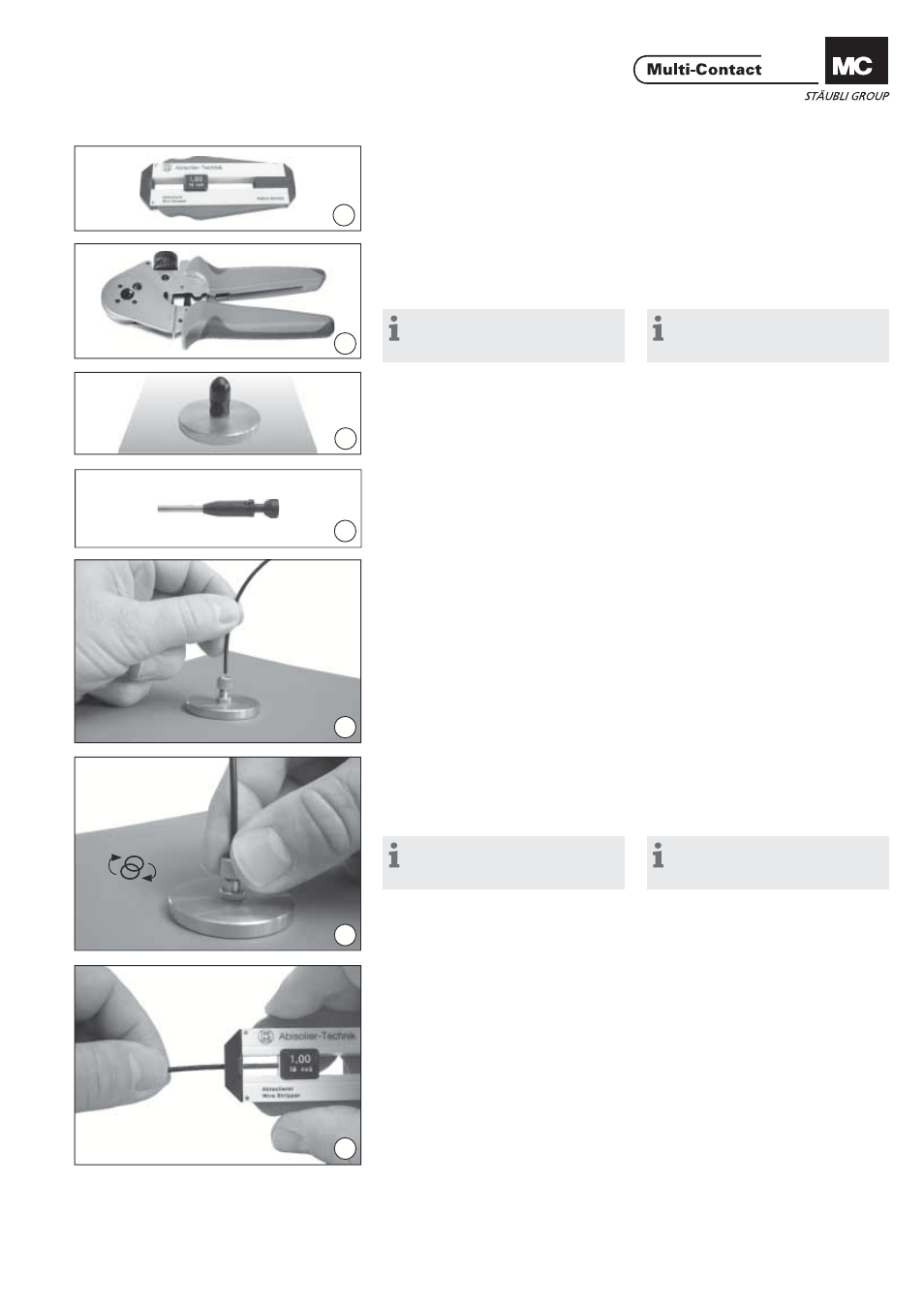

Erforderliches Werkzeug Tools required
(ill. 1)
Abisolierwerkzeug CT-AIWZ/POF
Bestell-Nr. 33.3021 (ill. 1)
Stripping tool CT-AIWZ/POF
Order No. 33.3021
(ill. 2)
Crimpzange CT-CZ/POF
Bestell-Nr. 33.3020 (ill. 2)
Crimping pliers CT-CZ/POF
Order No. 33.3020
Hinweis:
Siehe Bedienungsanleitung
MA065 www.multi-contact.com
Note:
See Bedienungsanleitung MA065
www.multi-contact.com
(ill. 3)
Polierscheibe CT-PS/POF
Bestell-Nr. 33.3023
Polierbogen Körnung 1000
(ist in der Lieferung nicht inbegriffen) (ill. 3)
Polishing disc CT-PS/POF
Order No. 33.3023
Polishing paper 1000 grit
(not included)
(ill. 4)
Ausbauwerkzeug CT-AWZ/POF
Stift/Buchse, Bestell-Nr. 33.3022 (ill. 4)
Extraction tool CT-AWZ/POF
pin/socket, Order No. 33.3022
Vorbereiten der Leitung Cable preparation
(ill. 5)
Der zu verwendende Leitungstyp ist
POF (Plastic Optical Fibre). Aussen-Ø
2,2mm, Faser Ø 1mm.
Die POF-Leitung auf die gewünschte
Länge abschneiden und zum Ab-
schleifen der Schnittstelle in der Po-
lierscheibe fi xieren. Die Leitung muss
dabei ca. 0,5mm vorstehen. (ill. 5)
The used cable type is POF (Plastic
Optical Fibre). Outside-Ø 2,2mm,
fi bre Ø 1mm.
Cut the POF cable to the desired
length. Insert and fi x the cable into
the polishing disc. The cable should
protrude approx. 0,5mm.
(ill. 6)
Abschleifen der Faserendfl ächen mit
der Polierscheibe und dem Polier-
bogen, Körnung 1000. (ill. 6)
Grind down the fi bre end with the
polishing disc and polishing paper,
1000 grit.
Hinweis:
Der Polierbogen muss mit Wasser
benetzt werden.
Note:
The polishing paper must be wet-
ted with wather.
(ill. 7)
POF Leitung mit dem Abisolierwerk-
zeug CT-AIWZ/POF abisolieren.
- Stiftkontakte 19mm,
- Buchsenkontakte 14mm. (ill. 7)
Strip the POF cable with the stripping
tool CT-AIWZ/POF
- Pin contacts 19mm,
- socket contacts 14mm.
