Multi-Contact MA564 - Handbuch (Seite 3)

Advanced Contact Technology
www.multi-contact.com 3 / 6
1
2
3
4

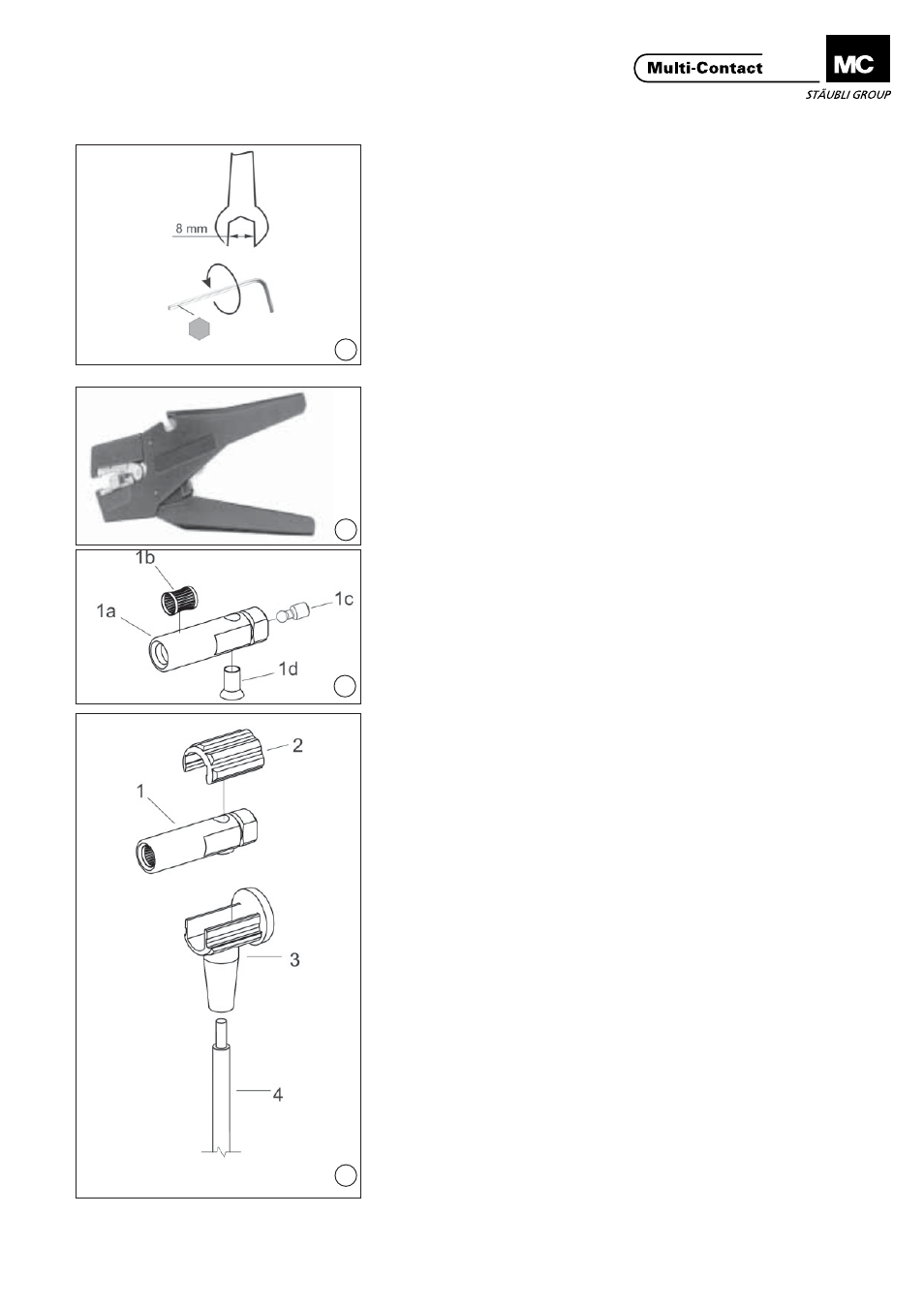

Erforderliches Werkzeug Tools required
(ill. 1)
Maulschlüssel (8mm)
Sechskantschlüssel (HOP2) (ill. 1)
Open spanner (8mm)
Hexagonal wrench (HOP2)
(ill. 2)
Abisolierzange (ill. 2)
Insulation stripping pincers
Übersichtsdarstellung Overview
(ill. 3 und 4)
1 Buchse, werkseitig vormontiert,
bestehend aus:
- Buchsenkörper (1a)
- Kontaktlamelle (1b)
- Madenschraube (1c)
- Aderendhülse (1d)
2 Isolierungs-Oberteil (grün)
3 Isolierungs-Unterteil (gelb)
4 Litze (nicht mitgeliefert)
Außendurchmesser:
- POAG-KBT6-EC/4: 4,8mm
- POAG-KBT6-EC/6: 5,9mm
Leiterquerschnitt:
- POAG-KBT6-EC/4: 4,0mm²
- POAG-KBT6-EC/6: 6,0mm²
(ill. 3 and 4)
1 Socket, pre-assembled by the manu-
facturer, consisting of:
- Socket body (1a)
- Multilam (1b)
- Grubscrew(1c)
- Cable end sleeve (1d)
2 Upper part of insulator (green)
3 Lower part of insulator (yellow)
4 Stranded wire (not supplied)
Outer diameter:
- POAG-KBT6-EC/4: 4.8mm
- POAG-KBT6-EC/6: 5.9mm
Lead cross section:
- POAG-KBT6-EC/4: 4.0mm²
- POAG-KBT6-EC/6: 6.0mm²
