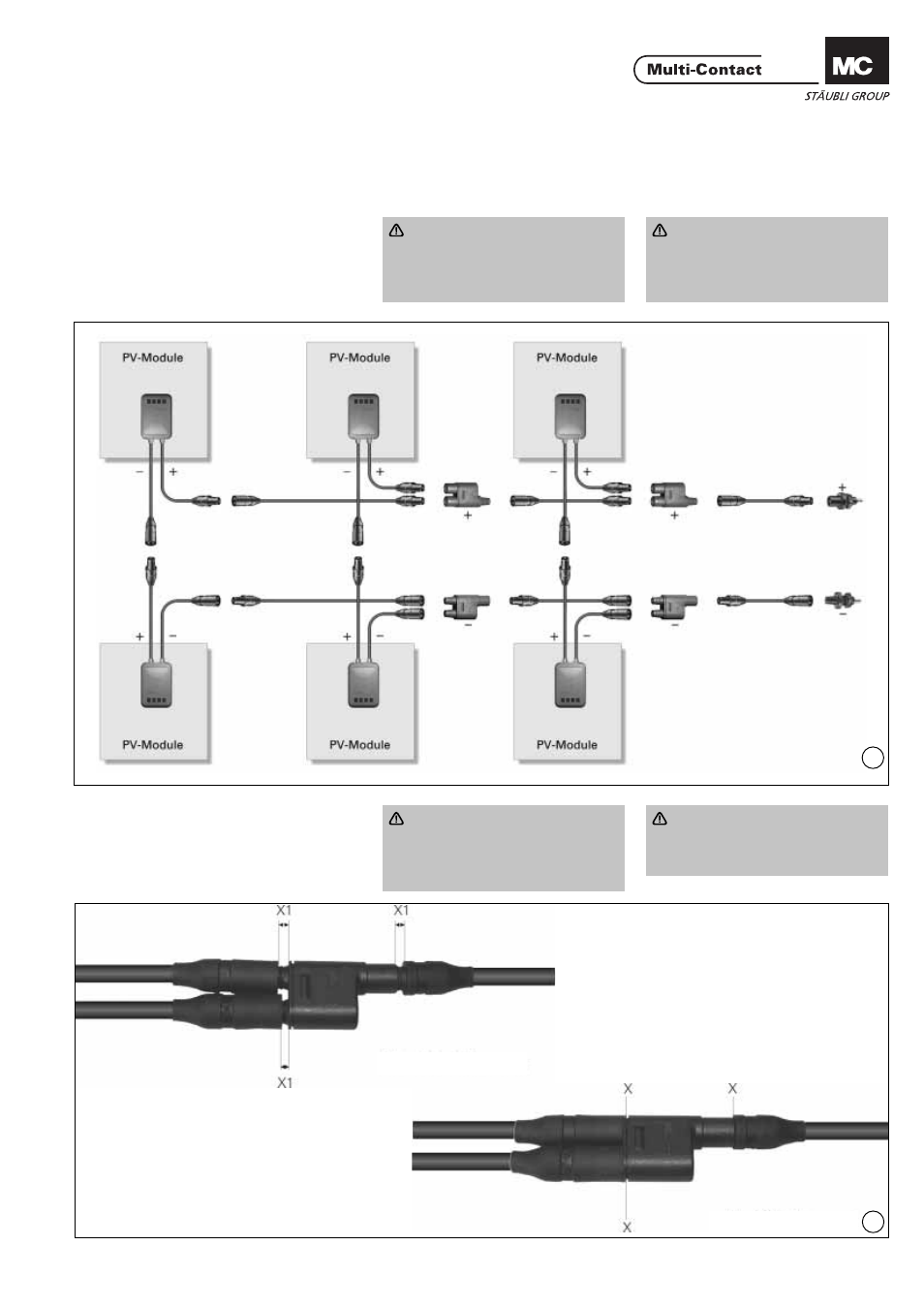

Beispiel einer Parallelschal-
tung mit Abzweigsteckver-
bindern Example of parallel connec-
tions with branch connectors
(ill. 1)
Achtung
Achten Sie bei der Installation
von parallel geschalteten Modu-
len auf die richtige Verschaltung
der Strings!
(ill. 1)
Attention
By the installation of modu-
les connected in parallel, it is
important to observe the correct
interconnection of the strings.
(ill. 2)
Achtung
Nach dem Zusammenstecken
darf kein Spalt (X) zwischen den
gesteckten Steckverbindern
sichtbar sein.
(ill. 2)
Attention
After connection, no gap (X) may
be visible between the intercon-
nected parts.
X1 =Falsch / Incorrect
X =Korrekt / Correct
