Anhang D: Zubehör
D-3

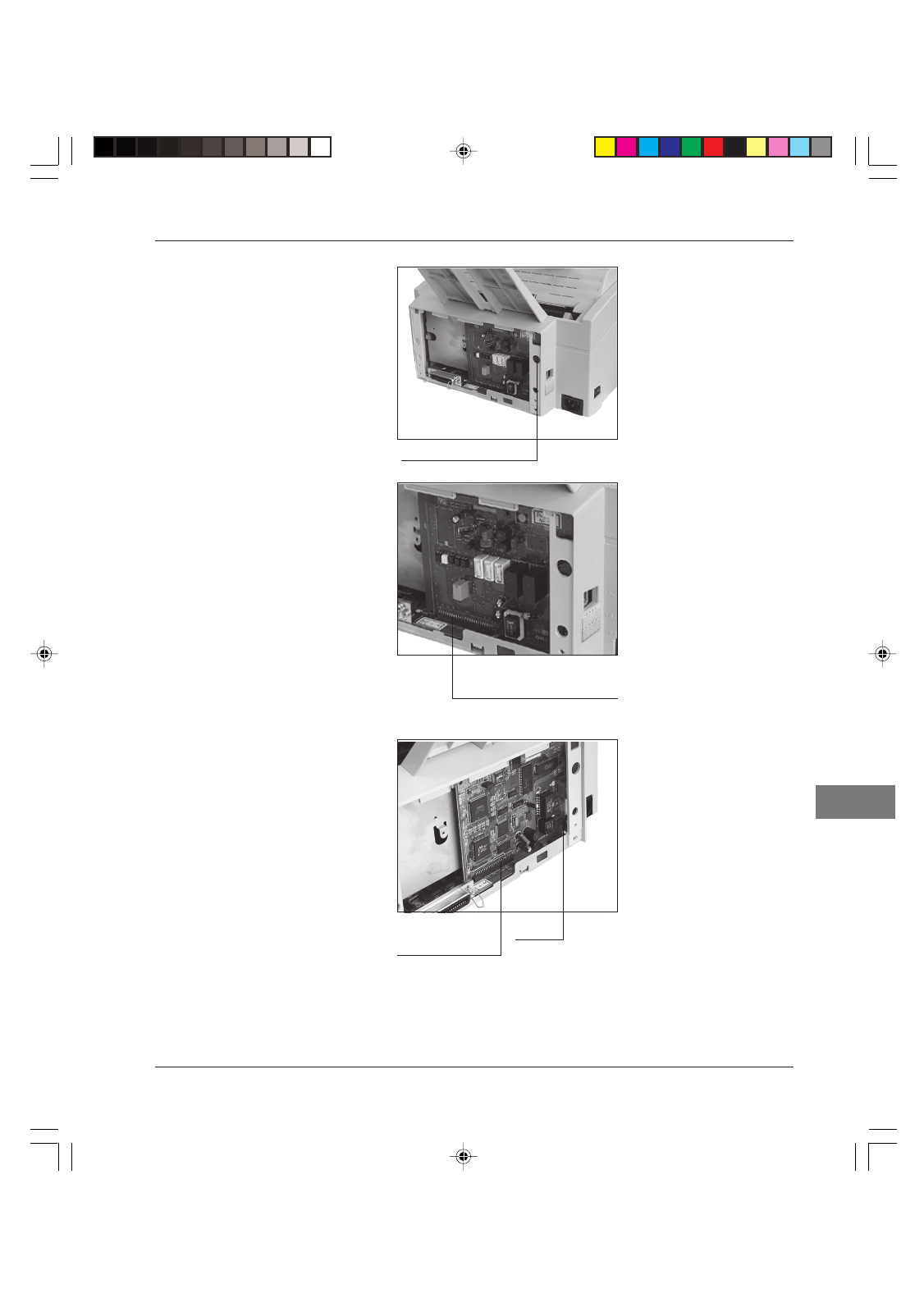

5. Heben Sie die Rückwand
leicht an und nehmen Sie sie
vom Faxgerät ab.
6. Entfernen Sie die Befesti-
gungsschraube der G3-Karte.
Befestigungsschraube
Steckverbindung nicht
beschädigen!
7. Ziehen Sie die G3-Karte an
ihrer linken Seite vorsichtig
nach oben, bis sich die Stift-
leiste aus der Buchsenleiste
löst.
8. Legen Sie die G3-Karte beisei-
te, sie wird bei diesem Gerät
nicht mehr benötigt.
Steck- Passer
verbindungen
9. Nehmen Sie die ISDN-Karte
aus der Verpackung.
10. Auf der Kartenunterseite be-
findet sich eine Stiftleiste für
die entsprechende Buchsen-
leiste im Faxgerät. Setzen Sie
die ISDN-Karte so ein, dass
der Kontaktstifte nach unten
und die Anschlussbuchse
(LINE) zur Seite weist. Ach-
ten Sie darauf, dass Sie den
Passer der ISDN-Karte richtig
in die Führungen im Faxgerät
einschieben.
