Anhang E: Anschlüsse und Verkabelung
E-12

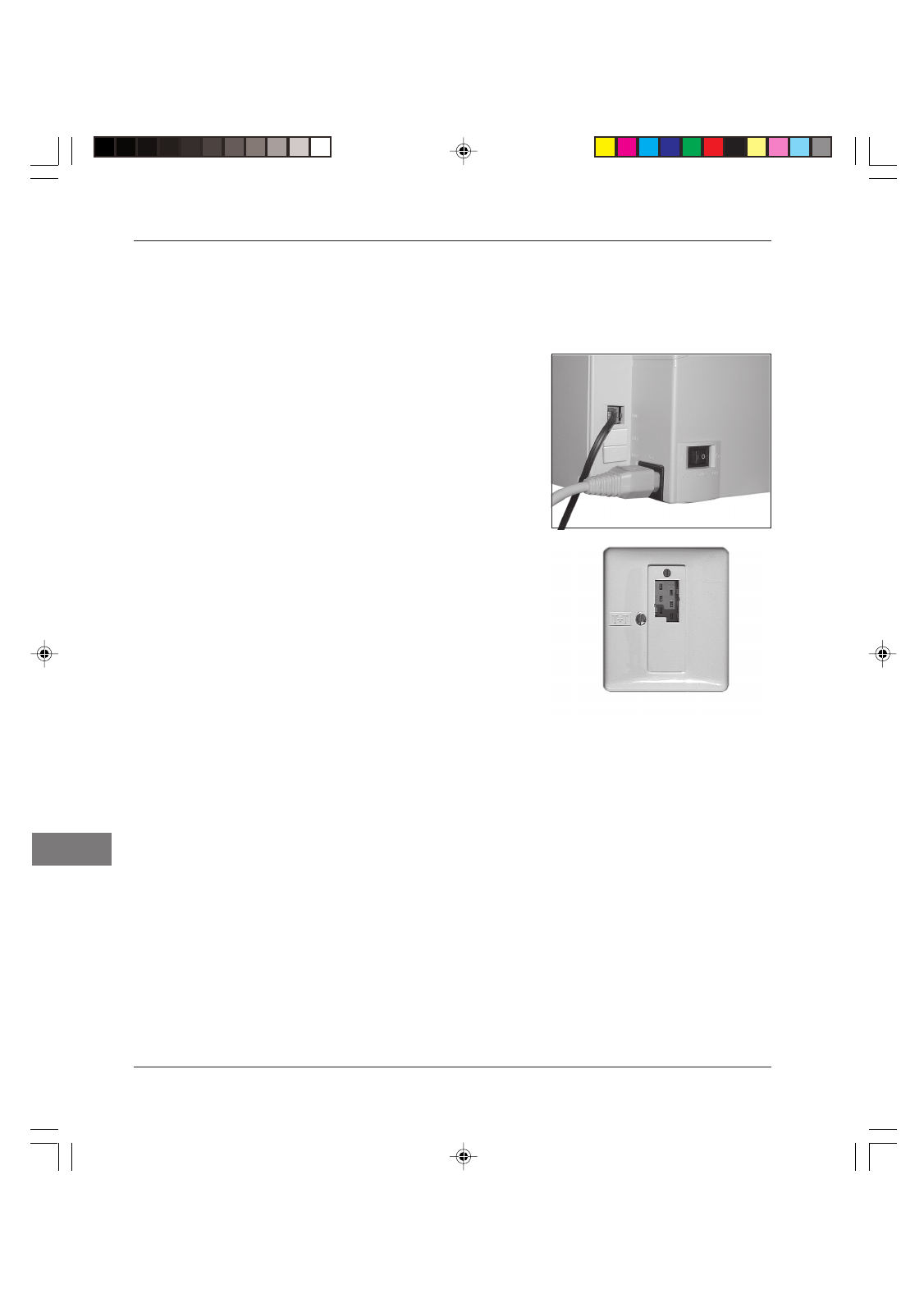

Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass
die benutzte Telefondose der T+T-Norm entspricht.
1.
Nehmen Sie das Telefonkabel aus der Verpackung.
2.
An einem Ende des Telefon-
kabels befindet sich ein klei-
ner Stecker. Verbinden Sie
diesen Western-Stecker mit
der oberen Anschlussbuchse
(LINE) an der Rückseite des
Faxgerätes.
Schweiz
Bei einer A12-Dose verwen-
den Sie die obere Buchse.
3.
Am anderen Ende des Tele-
fonkabels befindet sich ein
T+T-Stecker. Stecken Sie die-
sen in die Buchse der T+T83-
Steckdose.
4.
Dem Faxgerät liegt ein sog.
Entstörfilter bei. Klappen Sie
diesen Filter auseinander
und legen Sie das Telefonka-
bel zu einer Schlaufe in den
Entstörfilter ein. Achten Sie
darauf, dass Sie das Telefon-
kabel nicht beschädigen und
schließen Sie den Filter.
Anschluss an eine
Nebenstellenanlage
Der Anschluss des Faxgerätes an eine Nebenstellenanlage entspricht
dem oben beschriebenen direkten Anschluss an die Amtsleitung.
Da die Hersteller von Nebenstellenanlagen in der Wahl des Besetzt-
zeichens frei von Vorschriften sind, erfolgt bei diesem Faxgerät kei-
ne Besetzttonerkennung in Nebenstellenanlagen.
