Anhang E: Anschlüsse und Verkabelung

E-10

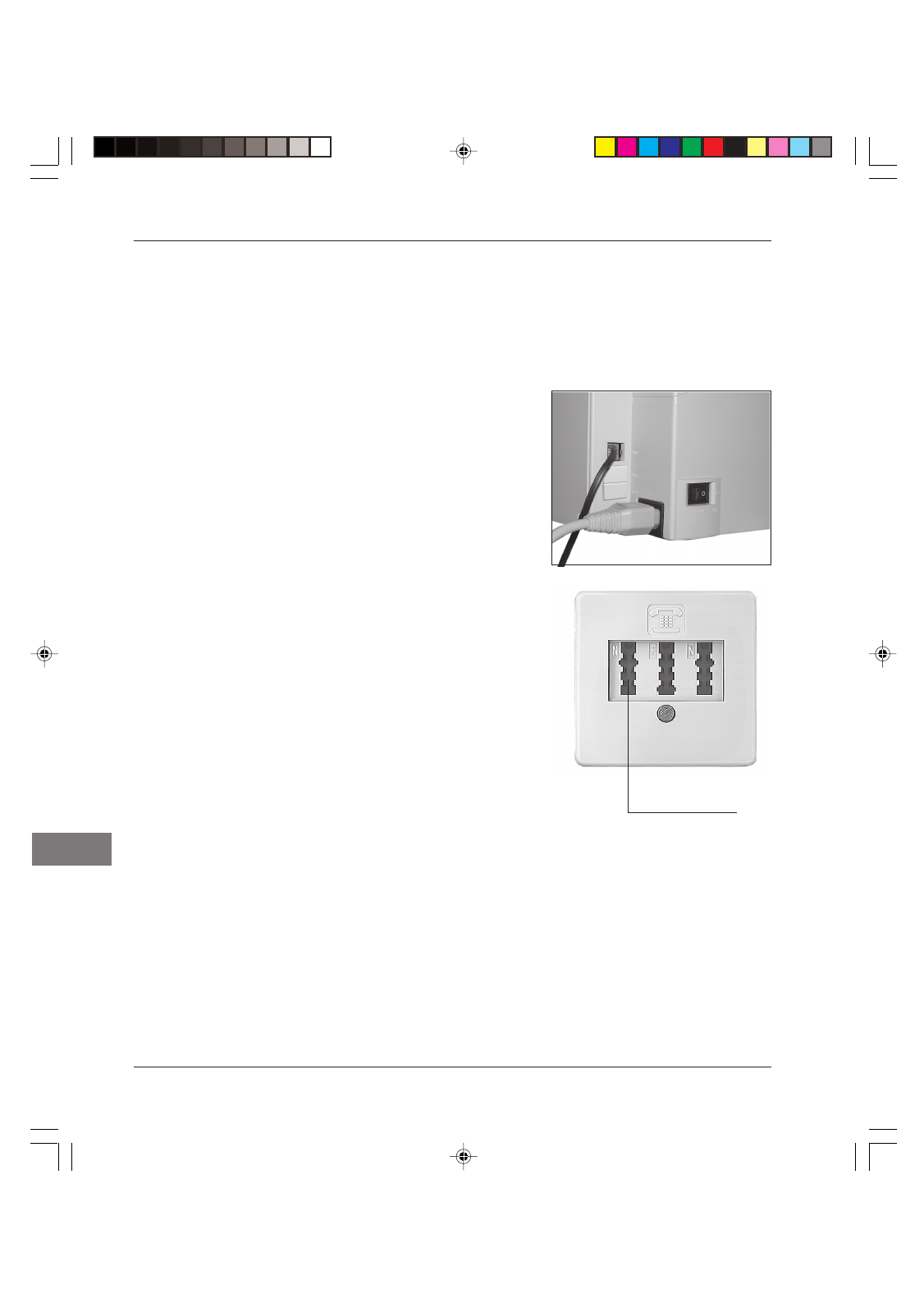

Faxgerät anschließen

Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass
die benutzte Telefondose der TAE6-Norm entspricht.

1.

Nehmen Sie das Telefonkabel aus der Verpackung.

2.

An einem Ende des Telefon-
kabels befindet sich ein klei-
ner Stecker. Verbinden Sie
diesen Western-Stecker mit
der oberen Anschlussbuchse
(LINE) an der Rückseite des
Faxgerätes.

Deutschland

3.

Am anderen Ende des Tele-
fonkabels befindet sich ein
N-kodierter TAE6-Stecker.
Stecken Sie diesen in die N-
kodierte Buchse der TAE6-
Dose.

4.

Dem Faxgerät liegt ein sog.
Entstörfilter bei. Klappen Sie
diesen Filter auseinander
und legen Sie das Telefonka-
bel zu einer Schlaufe in den
Entstörfilter ein. Achten Sie
darauf, dass Sie das Telefon-
kabel nicht beschädigen und
schließen Sie den Filter.

Verwenden Sie bei einer NFN-
Dose die linke Buchse.

Faxgerät
hier anschließen
