Anhang E: Anschlüsse und Verkabelung
E-11
Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass
die benutzte Telefondose der TDO-Norm entspricht.
1. Nehmen Sie das Telefonkabel aus der Verpackung.

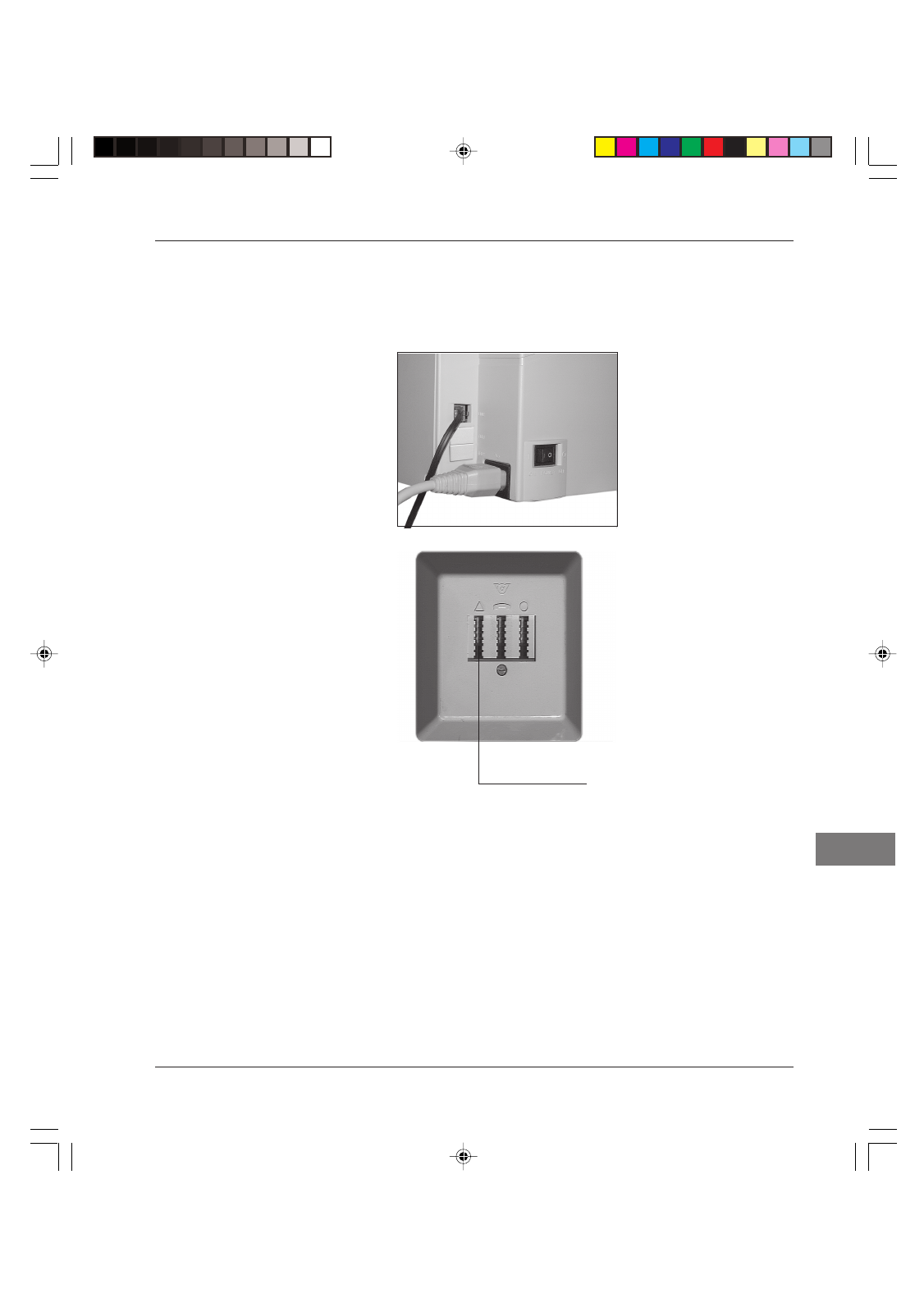

2. An einem Ende des Telefon-
kabels befindet sich ein klei-
ner Stecker. Verbinden Sie
diesen Western-Stecker mit
der oberen Anschlussbuchse
(LINE) an der Rückseite des
Faxgerätes.
Österreich
3. Am anderen Ende des Tele-
fonkabels befindet sich ein
TDO-Stecker. Stecken Sie
diesen in die linke Buchse
der TDO-Dose.
4. Dem Faxgerät liegt ein sog.
Entstörfilter bei. Klappen Sie
diesen Filter auseinander
und legen Sie das Telefonka-
bel zu einer Schlaufe in den
Entstörfilter ein. Achten Sie
darauf, dass Sie das Telefon-
kabel nicht beschädigen und
schließen Sie den Filter.
Faxgerät
hier anschließen
