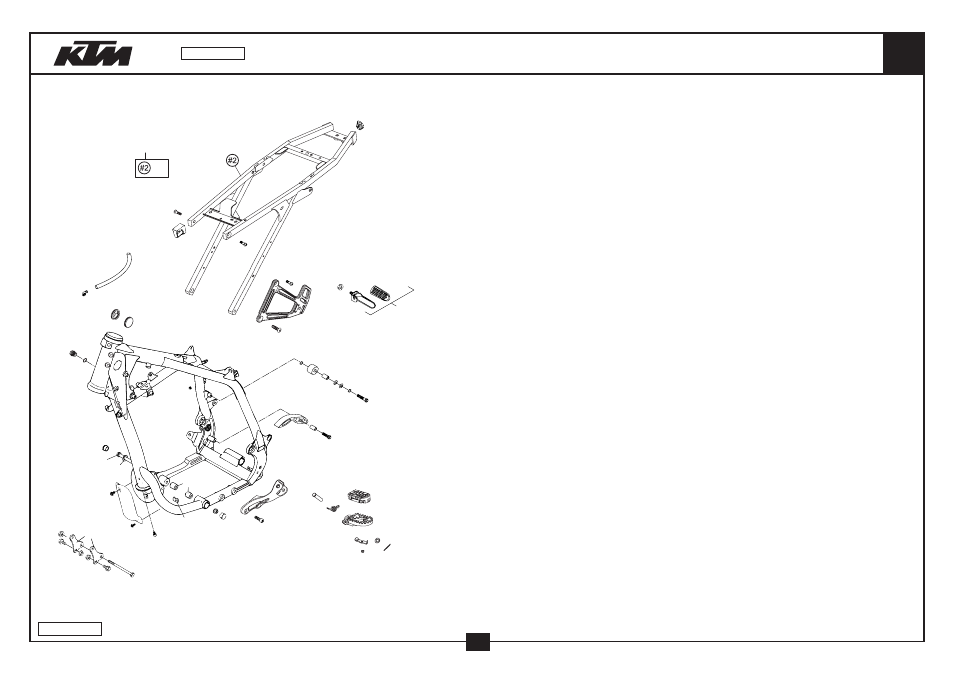

RAHMEN, AUSLEGER
FRAME, SUB FRAME
640
1
2
4
4
5
bl
bm
bm
bn
bo
bq
br
bs
bs
bt
dm
do
do
dq
dr
fk
fm
fn
fp
ft
gk
gl
gs
gs
hk
hl
hq
hq
hq
hr
ht
ik
il
im
ip
hm
hn
dk
ds
ek
el
em
en
eo
ep
eq
er
hp
co
cp
dn
04-587.03.0
10
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
55
584.03.060.065
BÜCHSE KETTENROLLE 8X12X23 ‘98
BUSH CHAIN ROLL 8X12X23 ‘98
1
59
511.03.053.000
KETTENGLEITSTÜCK UNTEN ‘97
CHAIN SLIDING PIECE BELOW ‘97
1
60
511.03.053.051
BÜCHSE 8,2X10X20
BUSHING 8,2X10X20
1
61
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
1
68
360.03.014.000
SCHNORR-SICHERUNGSSCHEIBE 8MM
LOCK WASHER 8MM
2
70
0015 080303
SK.BUNDSCHRAUBE M 8X30 SW=10
HH COLLAR SCREW M 8X30 WS=10
1
71
0015 080403
SK.BUNDSCHRAUBE M 8X40 SW=10
HH COLLAR SCREW M 8X40 WS=10
1
72
0910 160153
VERSCHL.SCHR. DIN0910-M16X1,5
PLUG DIN0910-M16X1,5
1
73
0603 162220
CU-FÜLLRING 16 X 22 X 2
CU-SEAL RING 16X22X2
1
75*
545.10.052.200
ISK-SCHRAUBE 8X29 SENKKOPF 04
AH SCREW 8X29 FL.HEAD 04
2
76
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
4
77
0984 060103
ISK.SCHRAUBE DIN7984-M 6X10
AH SCREW DIN7984-M 6X10
1
79
0125 080003
UNTERLEGSCHEIBE DIN 125 A 8,4
WASHER DIN0125-A 8,4
2
80
583.03.010.000
ABDECKUNG FÜR ÖLFILTER ‘94
COVER OIL FILTER ‘94
1
81*
0014 060153
SK.BUNDSCHRAUBE M 6X15 SW=8
HH COLLAR SCREW M 6X15 WS=8
2
82
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
1
85*
546.03.048.100
MEHRBEREICHSBLECHMUTTER M6
RANGE CHANGE METAL NUT M6
2
