Seite 18

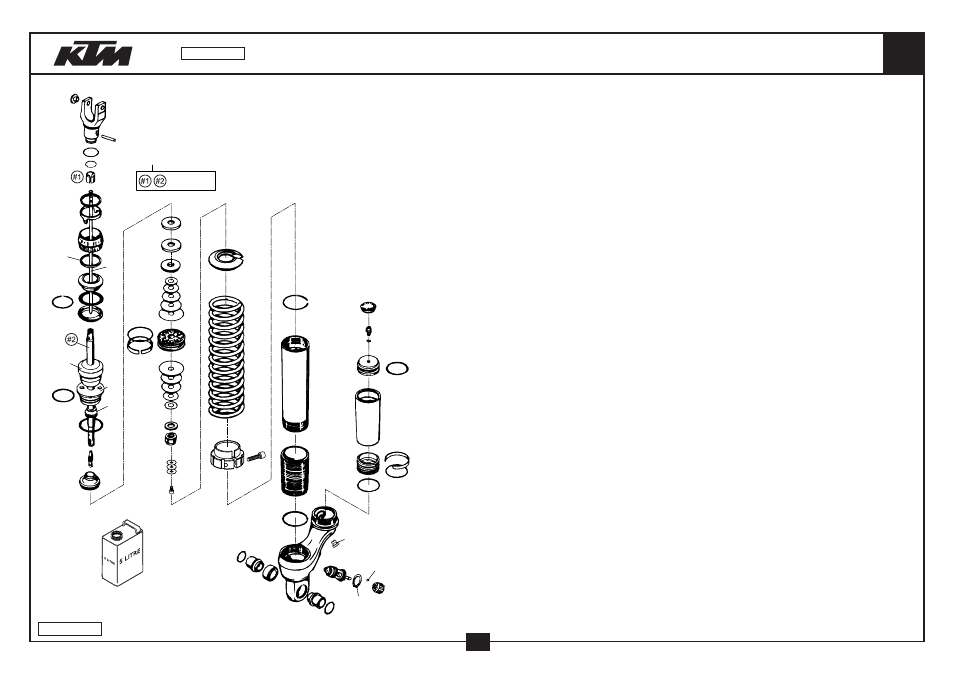

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
640
1
1
2
6
bn
br
bs
bs
bt
bt
cm
cn
co
cp
cq
cr
dk
dl
dm
dn
el
em
en
ep
eq
er
es
et
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
ht
il
cs
hq
gk
8
9
bp
bp
ct
dp
dp
3
jo
4
5
7
bk
bm
3
dq
dr
ds
04-587.04.3
16
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
4681.1558
FEDERBEINUNTERTEIL-GABEL L75B
SHOCK ABS. BOTTOM-FORK L75B
1
2
4681.1583S
KOLBENSTANGE KPL. D=14BA M14X1
PISTON ROD CPL. D=14 BA M14X1
1
3
4681.1405S
NADEL KPL. D=14 BA; L=154
NEEDLE CPL. D=14 BA; L=154
1
4
4681.1222
O-RING 36X0,5
O-RING 36X0,5
1
5
4681.1263
SCHEIBE
WASHER
1
6
4681.1261
BOLZEN 4X35
PIN 4X35
1
7
4681.1262
EINSTELLSCHEIBE D=41
ADJ. KNOB D=41
1
8
4681.1500
O-RING NBR 32X1,5
O-RING NBR 32X1,5
1
9
4681.1499
O-RING NBR 21X2
O-RING NBR 21X2
1
10
4681.1221
O-RING 35X3
O-RING 35X3
1
12
4681.1268
SPRENGRING 22X1,2
CIRCLIP 22X1,2
1
13
4681.1259
NADELSITZ 5X17,25
NEEDLE SEAT 5X17,25
1
15
4681.1205
ADAPTER-BUCHSE M10X1,50; D=15
ADAPTOR-BUSH M10X1,50; D=15
1
17
4681.1027
LAGER KGW 1525
BUSHING KGW 1525
1
18
4681.1078
ADAPTER KGW 10X24
ADAPTOR KGW 10X24
2
19
4681.1050
O-RING KGW
SEAL KGW
2
22
4681.0171
GUMMIPUFFER WP55 WEISS L=20
BUMP RUBBER WP55 WHITE L=20
1
23
4681.1045
SCHRAUBVERSCHLUSS M47,4;H=22,5
SCREW CAP M47,4; H=22,5
1
24
4681.1044
SCHMUTZABSTREIFRING 1424
DUST SEAL 1424
1
25
4681.0325
O-RING 35X5
O-RING 35X5
1
26
4681.1540S1
ADAPTER KPL. D=46; H=23 BA
ADAPTER CPL. D=46; H=23 BA
1
27
4681.1004
DISTANZSTÜCK 14X35X5
SPACER 14X35X5
1
28
4681.1042
O-RING 40,00X2,00 WP
O-RING 40,00X2,00 WP
1
29
4681.1005
DISTANZSTÜCK 35X14X10
SPACER 35X14X10
1
30
4681.1481
FEDERBEINOBERTEIL H-35/79 84
SHOCK ABSORB. TOP H-35/79 84
1
31
4681.0016
O-RING NBR 48X2
O-RING NBR 48X2
1
32
4681.0426
ROHR L=205
TUBE L=205
1
33
4681.0346
GEWINDEBÜCHSE L=60 SCHWARZ
THREADED BUSH L=60 BLACK
1
35
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
36
4681.1561
LAGERRING D=55X19
BUSHING RING D=55X19
1
37
4681.1512
O-RING NBR 32X8
O-RING NBR 32X8
1
38
4681.1511
TRÄGERRING D=55X7,5
SUPPORT RING D=55X7,5
1
41
4681.1586
KONTERMUTTER
COUNTER NUT
1
42
0912 060253
ISK.SCHRAUBE DIN 912 M6X25
AH SCREW DIN0912-M 6X25
1
43
4681.0010
SPRENGRING 49X1,5
CIRCLIP 49X1,5
1
45
4681.0893
O-RING NBR 5,28X1,78
O-RING NBR 5,28X1,78
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.04.3
2004
