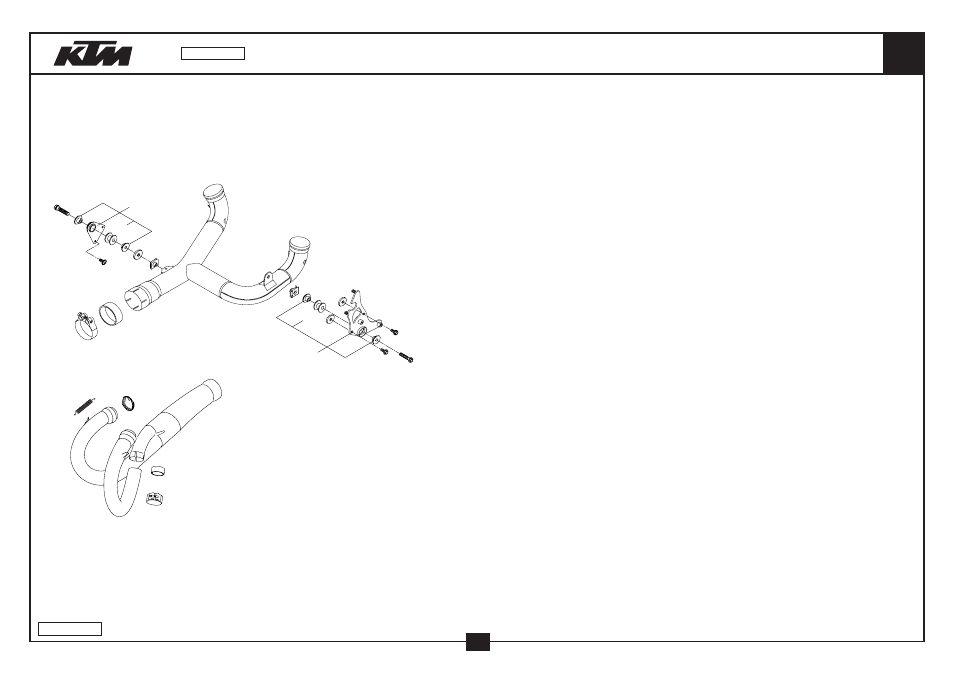

KRÜMMER
PIPES
640
3
4
dk
dl
dr
ds
1
bk
bk
bl
bm
bm
bnbo
bo
bp
bp
bq
bs
bs
bt
ck
8
04-587.05.0
19
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.05.060.100
VERTEILERROHR DUKE 03
DISTRIBUTOR TUBE DUKE 03
1
3
583.05.053.001
KERAMIKSCHNUR 1 METER
CERAMIC LINE 1 METER
1
4
503.05.016.000
ZUGFEDER L=55MM ÖSEN BEWEGLICH
TEN.SPRING L=55MM EY.MOVEABLE
4
8*
0738 060181
LINSENSCHR. ISK. ISO7380 M6X18
COU.SUNK SCR. AH ISO7380 M6X18
2
10
0015 080353
SK.BUNDSCHRAUBE M 8X35 SW=10
HH COLLAR SCREW M 8X35 WS=10
2
11
587.05.056.044
HALTERUNG KPL.RECHTS SCHW. ‘99
BRACKET CPL. R/S BLACK ‘99
1
12
543.05.068.100
DÄMPFUNGSELEMENT SILICON GRAU
DAMP. COMPONENT SILICONE GREY
2
13
510.05.067.000
ISOLIERSCHEIBE 8,5X28X3
INSOLATE WASHER 8,5X28X3
1
14
546.03.048.000
MEHRBEREICHSBLECHMUTTER M8
RANGE CHANGE METAL NUT M8
2
15
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
2
16
587.05.055.044
HALTERUNG KPL. LINKS SCHW. ‘99
BRACKET CPL. L/S BLACK ‘99
1
18
502.32.050.001
STAHLSCHEIBE 6,4X17X3
STEEL WASHER 6,4X17X3
2
19
587.05.058.000
KRÜMMERSCHELLE D=53MM DUKE ‘99
PRE SILENCER CLAMP D=53MM ‘99
1
20
584.05.005.001
GRAPHITRING 45X50X25
GRAPHITRING 45X50X25
1
30
584.05.007.300
AUSPUFFROHR LI. „KTM584“ 2002
EXHAUST PIPE L/S „KTM584“ 2002
1
31
584.05.008.300
AUSPUFFROHR RE. „KTM584“ 2002
EXHAUST PIPE R/S „KTM584“ 2002
1
37
584.05.005.000
GRAPHITRING 32X37X20
GRAPHIT RING 32X37X20
1
38
587.05.058.100
KRÜMMERSCHELLE D=40MM 2002
PRE SILENCER CLAMP D=40MM 2002
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.05.0
2004
