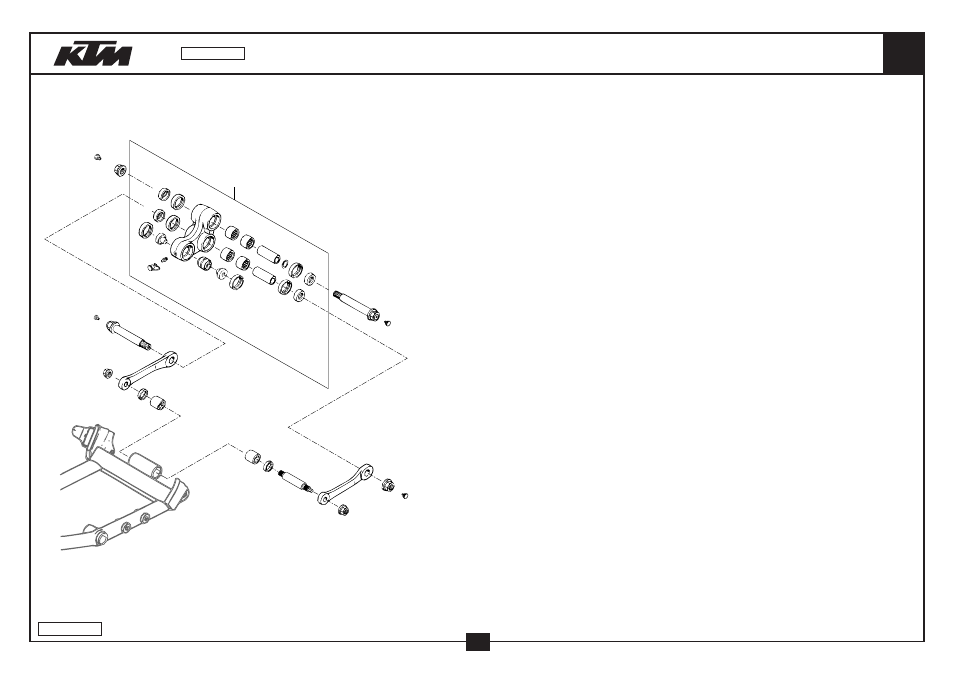

PRO LEVER ANLENKUNG
PRO LEVER SYSTEM
640
1
2
2
3
3
45
5
5
5
5
8
8
9
bk
6
6
6
6
bl
bp
bp
bp
bp
ck
ck
dk
dk
dm
dm
fk
fk
fl
fl
fm
fo
fo
02-584.04.4
13
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
583.03.080.244
WINKELH.KPL.GESCHMIEDET LC4’99
ROCKER ARM CPL. FORGED LC4 ‘99
1
2
546.03.097.000
NADELHÜLSE HK 2016
NEEDLE BUSH HK 2016
4
3
546.03.081.000
LAGERHÜLSE 15 X 20 X 48
BUSHING SLEEVE 15 X 20 X 48
2
4
546.03.090.010
STAHLSCHEIBE 15,2X19X0,1
STEEL WASHER 15,2X19X0,1
X
4
546.03.090.020
STAHLSCHEIBE 15,2X19X0,2
STEEL WASHER 15,2X19X0,2
X
4
546.03.090.030
STAHLSCHEIBE 15,2X19X0,3
STEEL WASHER 15,2X19X0,3
X
5
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
6
6
583.03.090.000
TASSE F. WELLENDICHTR.15X25X11
SPAC.F.SHAFT SEALRING 15X25X11
4
8
583.03.085.100
BUNDBÜCHSE FÜR GELENKLAGER ‘95
BUSHING FOR BEARING LINK ‘95
2
9
542.03.083.050
GELENKLAGER 12X25X22 (16-1061)
LINK BEARING 12X25X22(16-1061)
1
10
720.03.035.000
SCHMIERNIPPEL M6 GERADE
GREASE FITTING M6 STRAIGHT
1
11
530.03.099.000
SCHUTZKAPPE MIT SCHLAUFE ROT
CAP WITH LOOP RED
1
15
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
4
20
583.03.083.100
VERBINDUNGSSTANGE L=124MM ‘94
CONNECTING ROD L=124MM ‘94
2
30
546.03.182.044
BOLZEN KPL.
BOLT CPL.
2
15X98MM / M14X1,5
15X98MM / M14X1,5
32
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
2
50
565.03.195.100
NADELLAGER HK 1816
NEEDLE BEARING HK 1816
2
51
0760 182442
WELLENDICHTRING 18X24X4
SHAFT SEAL RING 18X24X4
2
52
583.03.084.100
LAGERBOLZ.VERBINDUNGSSTANGE’96
BUSHING BOLT CONNECTING BAR’96
1
54
491.03.415.000
STOV.FLA.MUTTER M12X1,75 SW19
SELF LOCK. NUT M12X1,75 WS=19
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
03-587.04.1
2004
