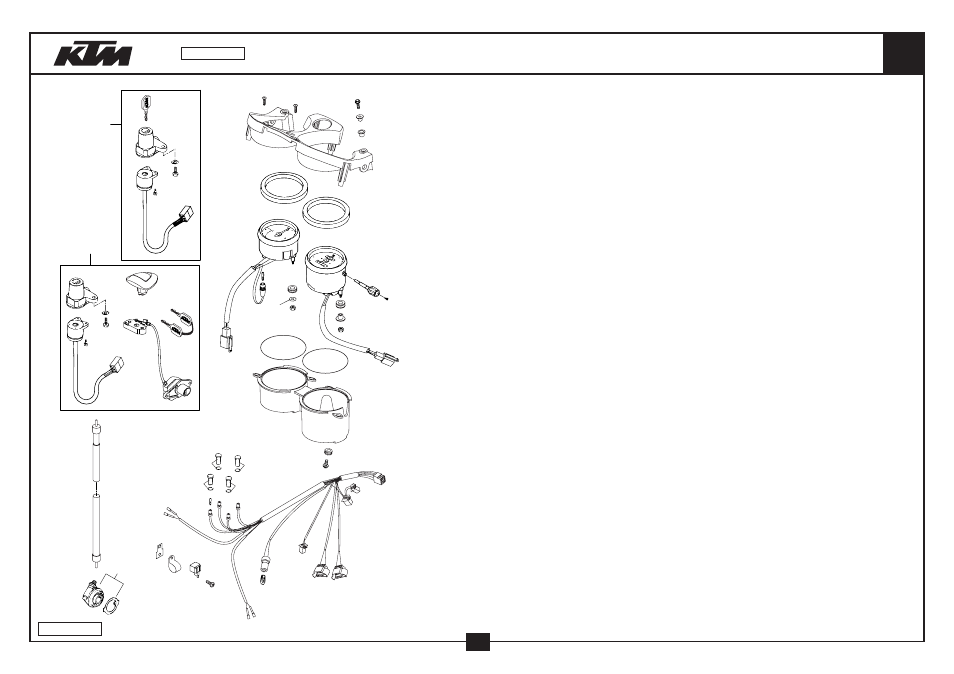

TACHOANLAGE, DREHZAHLMESSER
SPEEDO-, TACHOMETER
640
1
2
3
4
4
5
7
7
8
9
9
bk
6
bl
bm
bn
bo
bp
bq
br
bt
bt
cl
cn
co
cp
cq
cq
cr
cs
ct
dk
dl
dm
dn
do
dp
ds
dt
ep
eq
es
04-587.14.2
31
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.14.075.000
DREHZAHLMESSER DUKE ‘99
TACHOMETER DUKE ‘99
1
2
587.14.057.000
TACHOMETER KMH DUKE ‘99
SPEEDOMETER KMH DUKE ‘99
1
2
587.14.057.100
TACHOMETER MEILEN DUKE ‘99
SPEEDOMETER MILES DUKE ‘99
1
3
587.14.055.000
TACHOWELLE M12/12 785MM ‘99
SPEEDOM.CABLE M12/12 785MM ‘99
1
4
587.14.067.000
SCHAUMGUMMIRING 92X110X15 ‘99
FOAM RUBBER RING 92X110X15 ‘99
2
5
587.11.051.000
INSTRUMENTENTRÄGER DUKE ‘99
INSTRUMENTS BRACKET DUKE ‘99
1
6
587.11.082.000
KABELSTRANG COCKPIT DUKE ‘99
WIRING HARNESS COCKPIT DUKE’99
1
7
491.11.425.000
LAMPE 12V 1,2W (W2X4,6D)
BULB 12V 1,2W (W2X4,6D)
5
8
587.14.070.000
INSTRUMENTENABDECKUNG DUKE ‘99
INSTRUMENTS COVER DUKE ‘99
1
9
0770 860025
O-RING 86,00X2,50 NBR70IT
O-RING 86,00X2,50 NBR70IT
2
10
580.11.021.300
FERNLICHTKONTROLLEU. BLAU ‘98
H.BEAM INDICATOR LIGHT BLUE’98
1
11
580.11.023.300
NEUTRALKONTROLLEUCHTE GRÜN ‘98
NEUTRAL INDIC. LIGHT GREEN ‘98
1
12
580.11.022.400
TEMPERATURWARNLEUCHTE ROT ‘98
TEMPERATURE WARN. LIGHT RED’98
1
13
580.11.024.300
BLINKERKONTROLLEUCHTE GRÜN ‘98
FLASHER INDICAT.LIGHT GREEN’98
1
14
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
1
15*
0021 040003
SCHEIBE DIN 9021 A 4,3
WASHER DIN9021-A 4,3
2
16
587.14.049.000
RÜCKSTELLKNOPF F. TACHOM. ‘99
RESET KNOB FOR TRIPMETER ‘99
1
17
587.14.049.010
SCHRAUBE FÜR RÜCKSTELLKNOPF’99
SCREW FOR RESET KNOB ‘99
1
19
0016 050121
SCHRAUBE FÜR KUNSTSTOFF D=5X12
SCREW FOR PLASTIC D=5X12
5
21
0985 040123
LINSENSCHR. DIN7985-M 4X12
FLAT HEAD SCREW DIN7985-M 4X12
2
23*
0934 040003
SK.MUTTER DIN 934 M4
HEXAGON NUT DIN0934-M 4
2
24
310.08.080.000
GUMMITÜLLE SCHWARZ DA60/110/30
RUBBER GROMMIT BL. DA60/110/30
2
25
310.08.060.000
KABELTÜLLE D=8MM OFFEN
RUBBER SLEEVE D=8MM OPEN
4
26
0017 050181
SCHRAUBE FÜR KUNSTSTOFF D=5X18
SCREW FOR PLASTIC D=5X18
2
27
446.11.207.200
BLINKGEBER 97
FLASHER UNIT SUMITOMO 97
1
28
584.11.031.000
HALTEBLECH F. BLINKRE. GEBOGEN
BRACKET F. FLASHER REL. CURVED
1
29
570.13.070.400
PVC-SCHELLE HEYCO 11/16 3381
PVC CLAMP HEYCO 11/16 3381
1
30
310.08.070.000
GUMMITÜLLE D=7,6MM
RUBBER GROMMIT D=7,6MM
2
31
587.14.070.050
BUCHSE F. INSTRUMENTENABDECKU
BUSHING F.INSTRUMENTS COVER
2
32
587.14.062.010
DISTANZBUCHSE ‘99
DISTANCE BUSHING ‘99
2
33
310.08.008.000
GUMMITÜLLE SCHWARZ
RUBBER GROMMIT BLACK
2
34
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
35
0015 060163
SK.BUNDSCHRAUBE M 6X16 SW=8
HH COLLAR SCREW M 6X16 WS=8
2
38
583.11.052.000
TACHOANTRIEB 748208 (2,66) ‘94
SPEEDOME.DRIVE 748208(2,66)’94
1
39
581.11.053.100
MITNEHMER FÜR TACHOANTRIEB ‘92
DRIVING DOG F.SPEEDOM.DRIVE’92
1
45
400.11.166.100
SCHLÜSSELROHLING LC4/DUKE/LC8
KEY BLANK LC4/DUKE/LC8
1
46
584.11.066.100
ZÜNDLENKSCHLOSS LC4 USA,AUS’99
IGNITION LOCK LC4 USA,AUS ‘99
1
3 SCHALTSTELLUNGEN
3 SWITCH POSITIONS
48
587.11.066.144
SCHLOSSGARNITUR DUKE USA 99
LOCK SYSTEM DUKE USA 99
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
