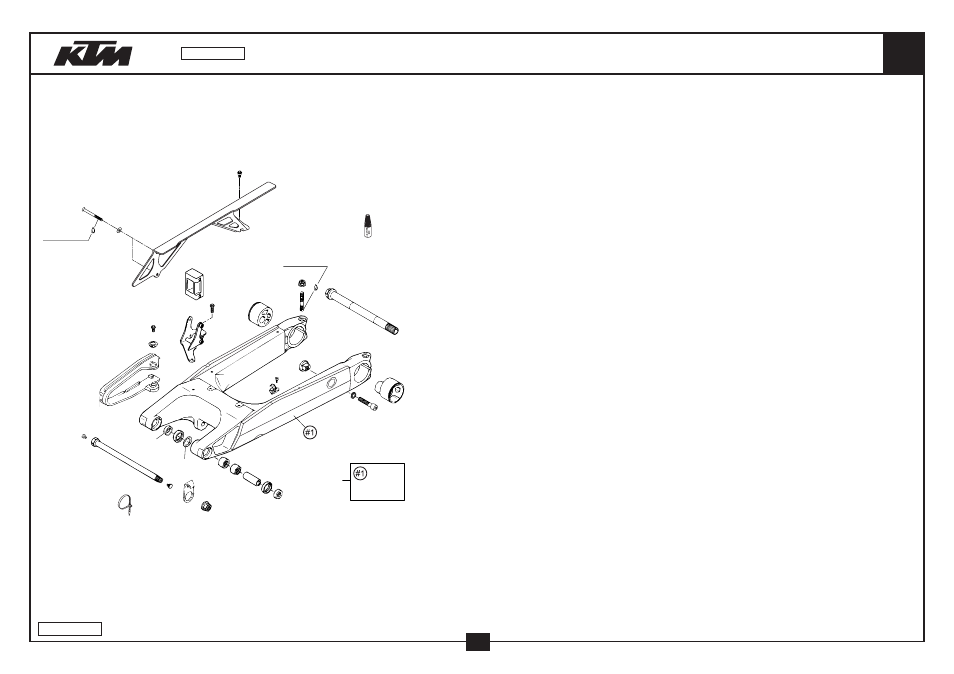

SCHWINGARM, KETTENSCHUTZ
SWINGARM, CHAIN GUARD
640
...
LOCTITE 243
1
3
4
5
78
7
8
bk
bl
bm
bo
bp
bq
br
br
bs
bt
ck
cm
cn
cp
cq
ct
dk
gk
gk
gl
gm
gm
gn
gn
go
go
gp
LOCTITE 243
dm
dn
ek
cs
04-587.04.0
12
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.04.030.244
SCHWINGE KPL. DUKE 2002
SWINGARM CPL. DUKE 2002
1
3
583.03.030.011
EXZENTER LINKS ‘94
ECCENTRICS L/S ‘94
1
4
583.03.130.011
EXZENTER RECHTS ‘94
ECCENTRICS R/S ‘94
1
5
583.10.085.000
STECKACHSE HI. L=232MM DUKE’94
WHEEL SPINDLE REAR L=232MM ‘94
1
7
0835 100456
STIFTSCHRAUBE DIN0835-M10X45
STUD DIN0835-M10X45
2
8
546.30.044.000
BUNDMUTTER M10 SW=13
COLLAR NUT M10 WS=13
2
10
583.13.050.000
GLEITSTEIN F.BREMSSATTELTRÄGER
BRAKE CARRIER SUPPORT
1
11
0912 100453
ISK.SCHRAUBE DIN 912 M10X45
AH SCREW DIN0912-M10X45
1
12
502.33.041.100
NORDLOCK SCHEIBEN M10
PAIR OF WASHERS M10 NORDLOCK
1
14
546.03.014.100
SCHWINGARMBOLZEN KPL.L=253
SWINGARM BOLT KPL. L=253
1
15
546.03.015.000
STOPPMUTTER M14X1,5 SW=19
SELF LOCKING NUT M14X1,5 WS=19
1
16
502.30.211.000
BREMSSCHLAUCHFÜHRUNG ‘89
BRAKE HOSE GUIDE ‘89
1
17
544.03.135.000
VERSCHLUSSPFROPFEN SFL10
PLASTIC CAP SFL10
2
18
583.07.073.000
KETTENGLEITSCHUTZ DUKE’94
CHAIN SLIDING GUARD DUKE’94
1
19
0015 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
20
722.10.079.000
STÜTZSCHALE
BUCKET
2
22
0010 050103
GEW.FURCHSCHRAUBE M 5,0X10
SPECIAL SCREW M 5,0X10
2
23
546.11.076.000
HALTESCHELLE FÜR BREMSSCHLAUCH
RETAINING CLAMP FOR BRAKE HOSE
2
25
583.07.068.200
HALTERUNG FÜR KETTENFÜHRUNG 02
BRACKET FOR CHAIN GUIDE 02
1
26
510.07.066.600
KETTENFÜHRUNG SM/DUKE 2002
CHAIN GUIDE SM/DUKE 2002
1
28
0991 060553
SENKSCHRAUBE DIN7991-M 6X55
FLAT HEAD SCREW DIN7991 M6X55
2
29
0015 060123
SK.BUNDSCHRAUBE M 6X12 SW=8
HH COLLAR SCREW M 6X12 WS=8
2
30
440.11.076.200
KABELBAND 200/3,6MM SCHWARZ
CABLE TIE 200/3,6MM BLACK
X
32
590.01.092.050
SONDERSCHRAUBE M6X12,5 SW=8
SPECIAL SCREW M6X12,5 WS=8
1
33
584.04.060.051
SCHEIBE F. KETTENSCHUTZ SM 02
WASHER F. CHAINGUARD SM 02
2
40
584.04.060.000
KETTENSCHUTZ SM, DUKE 2002
CHAINGUARD SM, DUKE 2002
1
60
502.03.081.700
LAGERHÜLSE 15X20X38,75
BUSHING SLEEVE 15X20X38,75
2
61
590.04.031.000
NADELHÜLSE HK2012V
NEEDLE BUSH HK2012V
4
62
0760 253270
WELLENDICHTRING 25X32X7
SHAFT SEAL RING 25X32X7
4
63
546.03.090.000
TASSE FÜR WELLENDICHTR.15X25X9
BUCKET F.SHAFTSEALRING 15X25X9
4
64
590.04.033.100
SCHEIBE 20X32X0,8
WASHER 20X32X0,8
2
65
6 899 785
LOCTITE 243 BLAU 6CCM
LOCTITE 243 BLUE 6CCM
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
