KTM 640 DUKE II Benutzerhandbuch
Seite 35

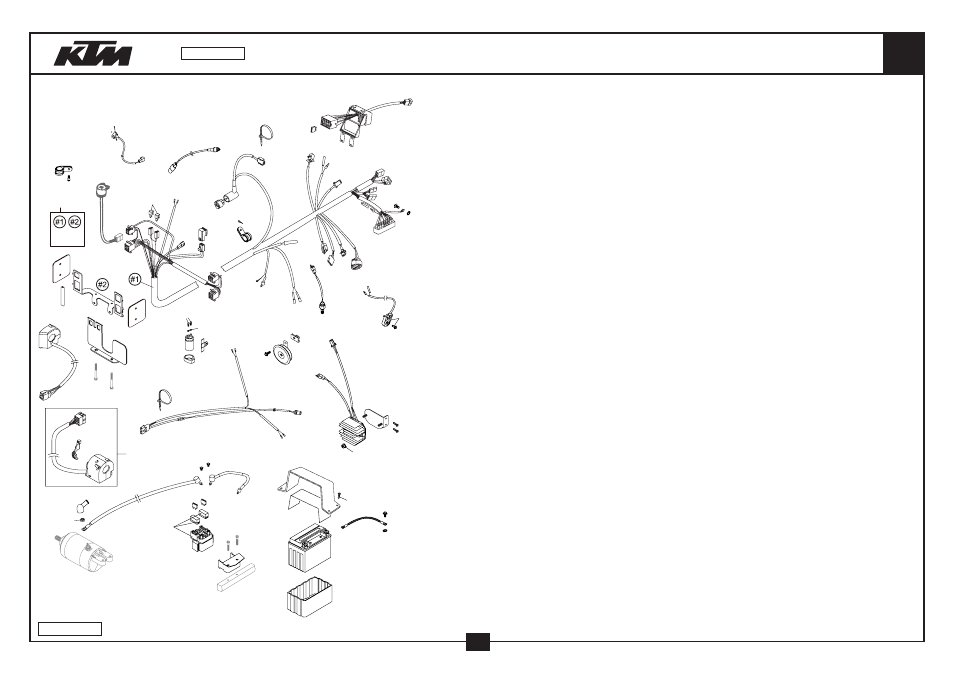

KABELSTRANG
WIRING HARNESS
640
1
2
7
8
bk
6
6
6
bl
bl
bo
bp
bp
bq
bs
bt
ck
cl
co
cp
cq
cr
cs
do
dq
dr
ek
en
eo
ep
fm
fn
fo
fp
fq
fr
fs
fs
ft
ft
gk
gk
gl
gl
gn
gq
gt
hk
4
3
9
br
el
hl
hm
04-587.11.0
33
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
57
587.11.054.050
METAMOLL F. BATTERIEHALTEBÜGEL
METAMOLL FOR BATTERY BRACKET
1
58
584.11.098.100
KONTAKTSCHEIBE M6 VSV-K6
CONTACT WASHER M6 VSV-K6
2
59
0014 060103
SK.BUNDSCHRAUBE M 6X10 SW=8
HH COLLAR SCREW M 6X10 WS=8
2
60
440.11.076.100
KABELBAND 100/2,5MM SCHWARZ
CABLE TIE 100/2,5MM BLACK
X
60
440.11.076.200
KABELBAND 200/3,6MM SCHWARZ
CABLE TIE 200/3,6MM BLACK
X
60
440.11.076.305
KABELBAND 300/4,8MM SCHWARZ
CABLE TIE 300/4,8MM BLACK
X
61
0017 060203
SONDERSCHRAUBE T60 6X20 SW=6
SPECIAL SCREW T60 6X20 WS=6
6
63
0902 060083
ISK.LI.SCHRAUBE ISO 7380 M 6X8
AH OVAL SCREW ISO 7380 M 6X8
2
66
583.12.085.100
DICHTUNGSPROFIL PER METER
EDGE PROTECTOR PER METER
0,11
69
584.02.050.000
CHOKEHEBEL LC4 2002
CHOKE LEVER LC4 2002
1
70
584.11.070.100
LICHTSCHALTER A.D. 02
HEAD LIGHT SWITCH AD LC4 02
1
71*
0985 060003
SS.MUTTER DIN0985-M 6
SELF LOCK. NUT DIN0985-M 6
1
72*
584.40.099.000
SCHUTZKAPPE F. STARTERMOTOR
PROTECTION CAP F. STARTER ENG.
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.11.0
2004
