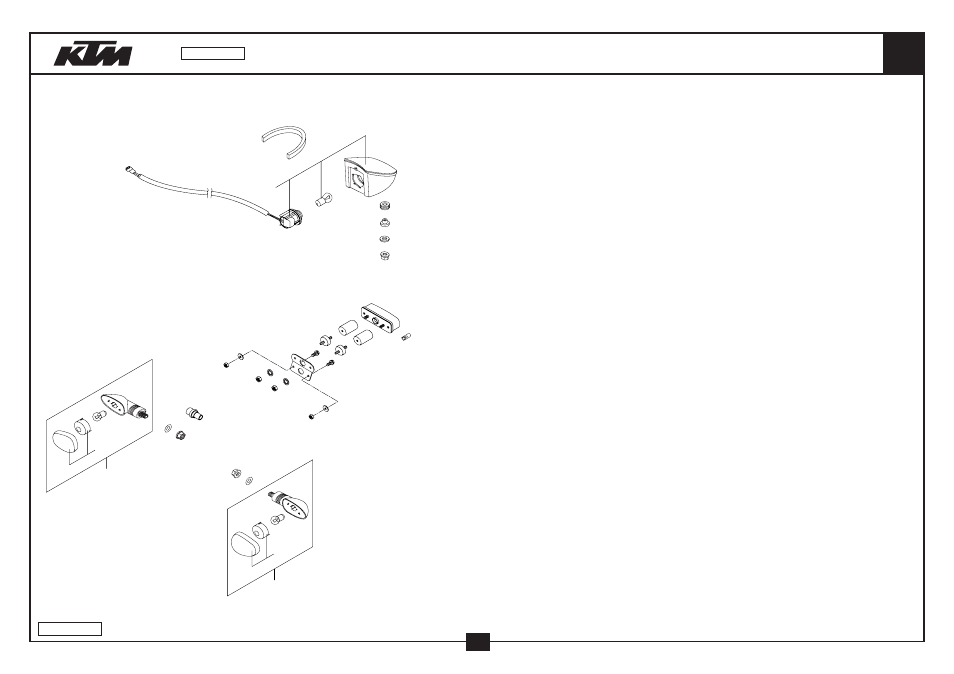

Seite 32: Blinker, rücklicht flasher, rear light 640
BLINKER, RÜCKLICHT
FLASHER, REAR LIGHT
640
dm
ek
el
em
en
eo
cq
cs
cp
bt
cm
co
cm
co
cs
bt
bs
ct
ds
ep
ep
eq
eq
er
es
et
et
fk
fk
fl
fl
fn
fn
fo
fo
04-587.14.1
30
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
18
490.11.435.000
LAMPE 12V 5W (W2,1X9,5D)
BULB 12V 5W (W2,1X9,5D)
1
19
441.11.015.100
LAMPE 12V 10W (BA15S)
BULB 12V 10W (BA15S)
4
22
584.14.030.000
SK-BUNDMUTTER M10X1,25 SW=13
HH COLLAR NUT M10X1,25 WS=13
2
24
0125 100003
UNTERLEGSCHEIBE DIN 125 A 10,5
WASHER DIN0125-A10,5
2
25
584.14.025.100
BLINKER KPL. VO.LI./HI.RE. 02
FLASHER CPL.FRONT L/S REAR R/S
2
WEISS
WHITE
26
584.14.026.100
BLINKER KPL. VO.RE./HI.LI. 02
FLASHER CPL.FRONT R/S REAR L/S
2
WEISS
WHITE
28
584.14.028.100
LEUCHTHAUBE LINKS & RECHTS 02
FLASHER LENS L/S & R/S 02
4
WEISS, ORANGE
WEISS, ORANGE
29
587.14.030.000
BLINKERBEF.M10X1,25 SW=17 ‘99
FLASHER SUPPORT M10X1,25 SW=17
2
NUR FÜR HINTERE BLINKER
ONLY FOR REAR FLASHER
32
582.11.001.063
SCHAUMSTOFF 4X9MM PER METER
FOAM 4X9MM PER METER
0,4
38
510.06.097.000
SCHEIBE 6,2X22X1,ST30,W.VERZ.
WASHER 6,2X22X1,ST30,W.GALV.
3
40
584.14.040.100
RÜCKLICHT KPL. LC4 2001
REAR LIGHT CPL. LC4 2001
1
41
584.14.042.000
LAMPE 12V 21/5W (BAY15S)VERST.
BULB 12V 21/5W (BAY15S)REINFO.
1
42
410.01.052.000
KABELTÜLLE D=12MM
RUBBER SLEEVE D=12MM
3
43
587.14.048.000
RÜCKLICHTBUCHSE
REAR LIGHT BUSHING
3
44
565.09.064.100
STOVER-FLANSCHMUTTER M6 10.9
SELF LOCKING NUT M6 10.9
3
45
0985 050003
SS.MUTTER DIN 985 M5
SELF LOCKING NUT DIN0985-M 5
2
46
0021 050003
SCHEIBE DIN 9021 A 5,3
WASHER DIN9021-A 5,3
2
47
584.14.047.000
KENNZEICHENBELEUCHTUNG LC4 ‘98
LICENSE-PLATE ILLUMINATION ‘98
1
48
587.08.015.060
HALTEBL.F.KENNZEICHENBELEUCHT.
BRACKET F.LICENSE-PLATE ILLUM.
1
49
490.01.426.000
SILENTBLOCK 20X10-M6X12-(2)
RUBBER GROMMET 20X10-M6X12 (2)
2
50
587.08.015.070
VERBINDUNGSSTÜCK M6/M5 L=26MM CONNECTING PIECE M6/M5 L=25MM
2
51
0015 050123
SK.BUNDSCHRAUBE M 5X12 SW=8
HH COLLAR SCREW M 5X12 WS=8
2
53
0985 060003
SS.MUTTER DIN0985-M 6
SELF LOCK. NUT DIN0985-M 6
2
54
0797 060003
ZAHNSCHEIBE DIN6797-J 6,4
TOOTH LOCK WASH. DIN6797-A 6,4
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
