KTM 640 DUKE II Benutzerhandbuch
Seite 19

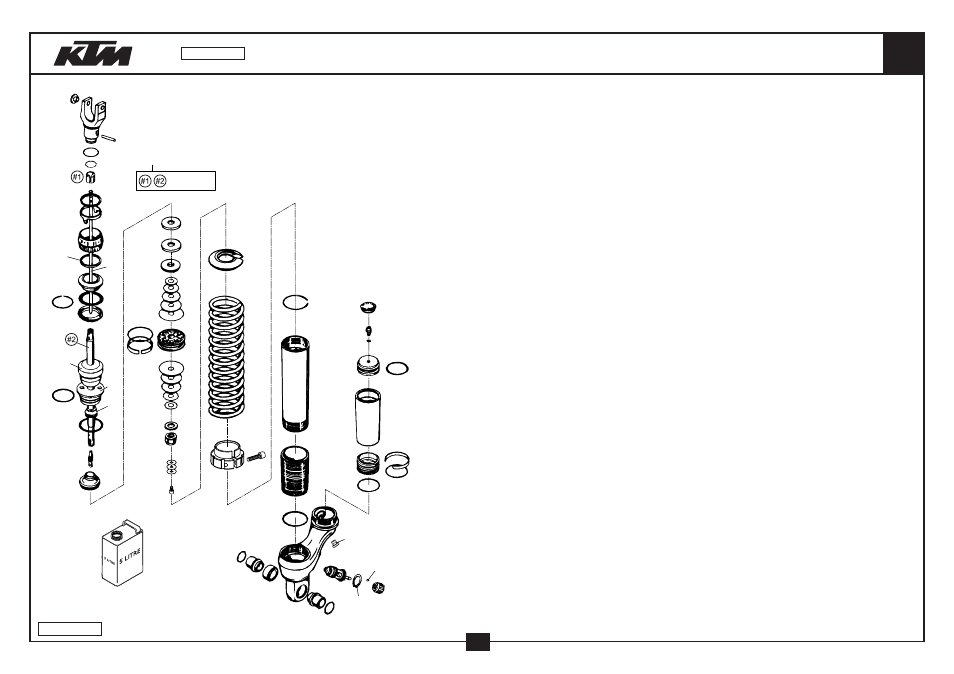

FEDERBEIN WP ZERLEGT
SHOCK ABSORBER WP DISASSEMBLED
640
1
1
2
6
bn
br
bs
bs
bt
bt
cm
cn
co
cp
cq
cr
dk
dl
dm
dn
el
em
en
ep
eq
er
es
et
gm
gs
hp
hr
ik
in
ip
iq
ir
is
it
jk
jl
jm
jn
fk
ht
il
cs
hq
gk
8
9
bp
bp
ct
dp
dp
3
jo
4
5
7
bk
bm
3
dq
dr
ds
04-587.04.3
17
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
46
3612.0151
VERSCHLUSSCHRAUBE M5X6
SCREW PLUG M5X6
1
47
9101.0110
FEDER 70-260 (59); D=12,0
SPRING 70-260 (59); D=12,0
1
48
4681.0063
FEDERTELLER D=58; H=13; L=15
SPRING RETAINER D=58;H=13;L=15
1
49
4681.1208
GUMMIKAPPE „NICHT ÖFFNEN“
RUBBER CAP „DO NOT OPEN“
1
50
5018.0342S1
DÄMPFERÖL 5 LT 2003
SHOCK ABSORBER FLUID 5 LT 2003
1
0,33 LITER
0,33 LITRE
60
4681.1216
ZUGSTUFEN-BÜCHSE H=6,5
REBOUND BUSH PLANE H=6,5
1
62
4681.0611
SCHEIBE 12X18X0,15
SHIM 12X18X0,15
1
62
4681.0508
SCHEIBE 12X24X0,30
SHIM 12X24X0,30
1
62
4681.0500
SCHEIBE 12X26X0,25
SHIM 12X26X0,25
1
62
4681.0501
SCHEIBE 12X28X0,25
SHIM 12X28X0,25
1
62
4681.0493
SCHEIBE 12X30X0,20
SHIM 12X30X0,20
1
62
4681.0494
SCHEIBE 12X32X0,20
SHIM 12X32X0,20
1
62
4681.0495
SCHEIBE 12X34X0,20
SHIM 12X34X0,20
1
62
4681.0505
SCHEIBE 12X36X0,25
SHIM 12X36X0,25
1
62
4681.0497
SCHEIBE 12X38X0,20
SHIM 12X38X0,20
1
62
4681.0498
SCHEIBE 12X40X0,20
SHIM 12X40X0,20
2
68
4681.0508
SCHEIBE 12X24X0,30
SHIM 12X24X0,30
1
68
4681.0500
SCHEIBE 12X26X0,25
SHIM 12X26X0,25
1
68
4681.0501
SCHEIBE 12X28X0,25
SHIM 12X28X0,25
1
68
4681.0502
SCHEIBE 12X30X0,25
SHIM 12X30X0,25
1
68
4681.0494
SCHEIBE 12X32X0,20
SHIM 12X32X0,20
1
68
4681.0608
SCHEIBE 12X24X0,10
SHIM 12X24X0,10
1
68
4681.0520
SCHEIBE 12X30X0,15
SHIM 12X30X0,15
2
68
4681.0521
SCHEIBE 12X32X0,15
SHIM 12X32X0,15
1
75
4681.1218
KOLBEN 6+6XD=7 BA
PISTON 6+6XD=7 BA
1
76
4681.0035
O-RING VITON 37,82X1,78
O-RING VITON 37,82X1,78
1
77
4681.1206
KOLBENRING 8X46
PISTON RING 8X46
1
79
4618.0055
ENTLÜFTUNGSSCHRAUBE M6X0,5
BLEED SCREW M6X0,5
1
80
4681.1258
RING 12X24X2,5
RING 12X24X2,5
1
81
4054.0403
SCHEIBE 6X18X0,1
SHIM 6X18X0,1
2
81
4054.0407
SCHEIBE 6X18X0,15
SHIM 6X18X0,15
1
81
4054.0450
SCHEIBE 6X9,5X0,3
SHIM 6X9,5X0,3
1
83
4618.0060
KOLBENSTANGENMUTTER KPL. M12X1
PISTON ROD NUT CPL. M12X1
1
85
4681.1453
RESERVOIRSCHRAUBE L=123 GRAU
RESERVOIR SCREW L=123 GREY
1
86
4681.0322
TRENNKOLBEN D=46
SEPARATION PISTON D=46
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.04.3
2004
