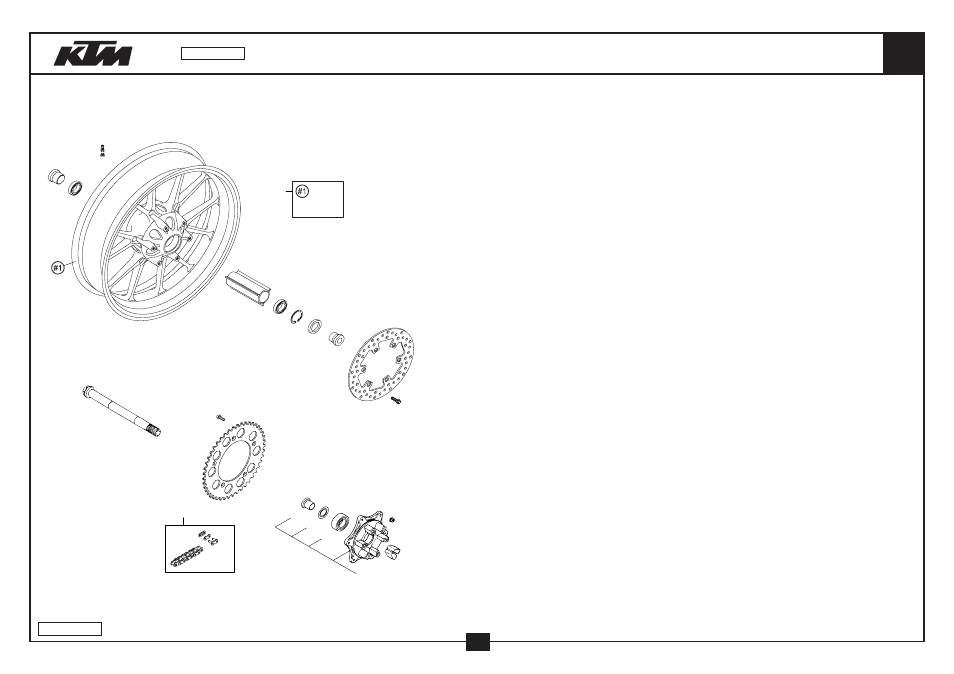

HINTERRAD BREMBO
REAR WHEEL BREMBO
640
1
2
3
3
3
4
4
7
7
8
8
9
bl
bl
bm
bn
bo
bp
br
bt
cp
cq
cr
cs
ct
cn
co
04-587.10.0
27
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
587.10.068.200/30 HINTERRAD KPL. DUKE 03
REAR WHEEL CPL. DUKE 03
1
SCHWARZ
BLACK
2
587.10.017.000
BÜCHSE FÜR HR.NARBE RECHTS 03
BUSHING FOR R.W. HUB R/S 03
1
3
0625 062052
RILLENKUGELL. 6205-2RSHC3HMTF7
GR.BALL BEAR. 6205-2RSHC3HMTF7
2
4
587.10.011.000
LAGERDISTANZROHR HI. DUKE 03
BEAR. SPACER TUBE REAR DUKE 03
1
7
0472 052200
SICHERUNGSRING DIN0472-52X2
CIRCLIP DIN0472-52X2
1
8
0760 325272
WELLENDICHTRING 32X52X7 B
SHAFT SEAL RING 32X52X7 B
1
9
587.10.016.000
BÜCHSE FÜR HR.NARBE LINKS 03
BUSHING FOR R.W. HUB L/S 03
1
11
587.09.076.000
VENTIL KPL. BREMBO DUKE 2003
VALVE CPL. BREMBO DUKE 2003
1
12
590.09.062.016
SONDERSCHRAUBE M6X16 SW=8 10.9
SPECIAL SCREW M6X16 WS=8 10.9
6
13
545.10.052.100
KETTENRADSCHR. M8X26 ISK SW=6
SPROCKET SCREW-AH M8X26 WS=6
6
14
543.10.086.200
STOVER-FLANSCHMUTTER M8 10.9
SELF LOCKING NUT M8 10.9
6
15
583.10.051.038
KETTENRAD 38-Z
REAR SPROCKET 38-T
X
15
583.10.151.040
KETTENRAD 40-Z
REAR SPROCKET 40-T
X
15
583.10.051.042
KETTENRAD 42-Z
REAR SPROCKET 42-T
1
15
583.10.151.045
KETTENRAD 45-Z
REAR SPROCKET 45-T
X
17
583.10.085.000
STECKACHSE HI. L=232MM DUKE’94
WHEEL SPINDLE REAR L=232MM ‘94
1
19
587.10.060.000
BREMSSCHEIBE HINTEN D=220MM 03
BRAKE DISC REAR D=220MM 03
1
23
503.10.265.114
X-RING KETTE 5/8X1/4“ +SCHLOSS
X-RING CHAIN 5/8X1/4“ +M.LINK
X
114 ROLLEN REGINA
114 ROLLS REGINA
23
503.10.265.118
X-RING KETTE 5/8X1/4“ +SCHLOSS
X-RING CHAIN 5/8X1/4“ +M.LINK
X
118 ROLLEN REGINA
118 ROLLS REGINA
24
503.10.266.000
KETTENSCHLOSS 5/8X1/4“ X-RING
MASTER LINK 5/8X1/4“ X-RING
X
REGINA
REGINA
25
583.10.050.144
KETTENRADTRÄGER KPL. 03
SPROCKET SUPPORT CPL. 03
1
26
546.10.417.300
BÜCHSE F.KETTENRADTRÄG. L=25MM
BUSH. F.SPROCKETSUPPORT L=25MM
1
27
546.10.459.000
DÄMPFERGUMMI ‘91
DAMPING RUBBER ‘91
6
28
0625 032057
RILLENKUGELLAGER 3205B-2RSRTNG
GR. BALL BEARING 3205B-2RSRTNG
1
29
546.10.018.000
NILOSRING 3205 AV
SEAL WASHER 3205 AV
1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
