Gabelbeine wp usd 43, Fork legs wp usd 43, Seite – KTM 640 DUKE II Benutzerhandbuch
Seite 7

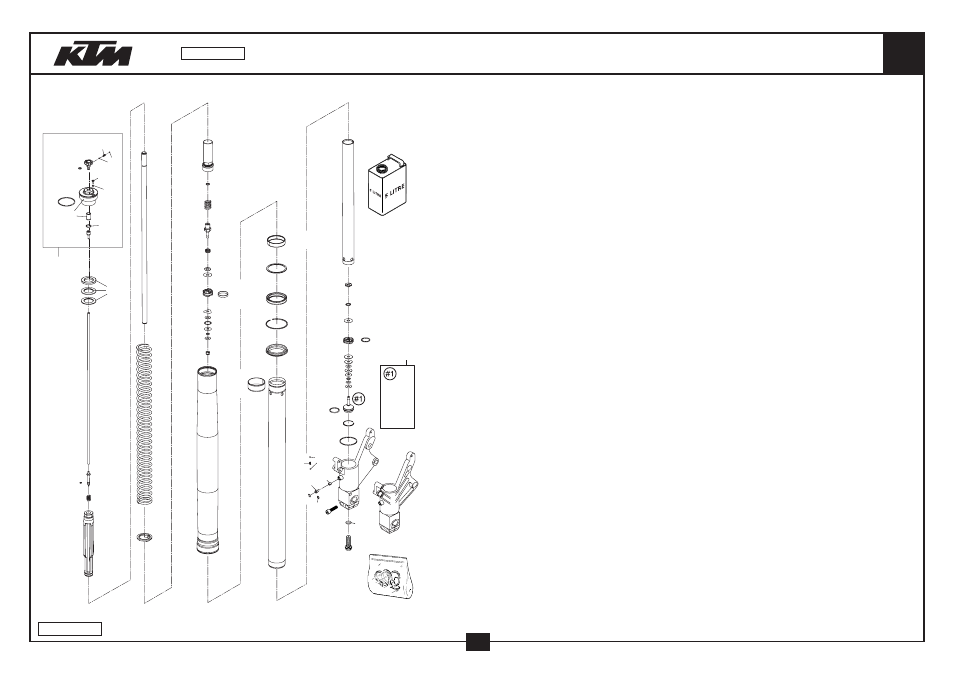

GABELBEINE WP USD 43
FORK LEGS WP USD 43
640
5
5
6
6
bm
bp
bq
br
bs
bt
cm
cn
co
dk
dl
dn
do
dp
dr
ds
dt
em
eo
ep
er
et
fk
fk
fl
fm
fp
fs
gl
en
(#)
(#)
(#)
(#)
(#)
(#)
(#)
jt
2
3
7
bk
bl
5
6
1
8
9
4
gk
ft
gm
go
gp
gq
gr
gs
gs
gt
hm
hm
hn
hn
ho
ho
hp
hp
hs
ht
ik
hk
jk
04-587.01.1
5
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
1
4860.0020S
VERSCHL.KAPPE+BÜCHSE M51X1,5
SREW CAP+BUSH M51X1,5
2
2
4681.0340
O-RING NBR 45X2
O-RING NBR 45X2
2
3
4860.0018
EINSTELLKNOPF ZUGSTUFE
KNOB REBOUNG ADJUSTER
2
4
4860.0020S1
VERSCHLUSSKAPPE M51X1,5 KPL.
SCREW CAP M51X1,5 CPL.
2
5
4054.0603
STAHLKUGEL D=3MM
STEEL BALL D=3MM
8
6
4860.0028
FEDER D=2,9 L=7,9
SPRING D=2,9 L=7,9
4
7
4860.0044
O-RING NBR 6X1,5
O-RING NBR 6X1,5
2
8
4860.0058
ENTLÜFTUNGSSCHRAUBE M4X6
VENT SCREW M4X6
2
9
4860.0009
O-RING NBR 3,7X1,6
O-RING NBR 3,7X1,6
2
10
4860.0043
O-RING NBR 12X1,5
O-RING NBR 12X1,5
2
11
4860.0019
HALTER F. EINSTELLROHR D=4MM
HOLDER F.ADJUSTMENT TUBE D=4MM
2
12
4357.0210
AUSSENRO. SCHW.L=577MM D=54/57
OUT.TUBE BLACK L=577MM D=54/57
2
15
4357.0204
FÜHRUNGSBÜCHSE 43X47X12 DAIDO
DU-BUSH 43X47X12 DAIDO
2
16
4357.0092
TRÄGERRING 45 X 52,5 X 1,5
SUPPORT RING 45 X 52,5 X 1,5
2
17
4357.0201
ÖLDICHTRING 43 X 52,9 X 9,5
OIL SEAL RING 43 X 52,9 X 9,5
2
18
4357.0008
SICHERUNGSRING SB53
LOCK WASHER SB53
2
19
4357.0202
STAUBKAPPE 43 X 53,4 X 11,8
DUST STRIPPER 43 X 53,4 X 11,8
2
22
4357.0203
FÜHRUNGSBÜCHSE 42X44X20
DU-BUS 42X44X20
2
23*
4357.0222
GABELHOLM D=43MM L=550MM 04
INNER TUBE D=43MM L=550MM 04
2
24
4357.0142S
HYDR.STOP L=200MM D=27,5 KPL.
HYDR.STOP L=200MM D=27,5 CPL.
2
30
4860.0131
EINSTELLROHR L=357MM
ADJUSTMENT TUBE L=357MM
2
31
4860.0255
KOLBENST. D=14MM L=391MM M11X1
PISTONROD D=14MM L=391MM M11X1
2
33
4860.0189
NADEL ZUGSTUFE 2003
NEEDLE REBOUND 2003
2
34
4860.0046
O-RING NBR 3X1,5
O-RING NBR 3X1,5
2
35
4860.0033
FEDER ZUGSTUFENNADEL C=4N/MM
SPRING REBOUND NEEDLE C=4N/MM
2
37
4860.0053
VORSPANNBÜCHSE 42X26,5X1,5
SPACER 42X26,5X1,5
X
37
4860.0036
VORSPANNBÜCHSE 42X26,5X2,5
SPACER 42X26,5X2,5
X
37
4860.0037
VORSPANNBÜCHSE 42X26,5X5
SPACER 42X26,5X5
X
37
4860.0038
VORSPANNBÜCHSE 42X26,5X10
SPACER 42X26,5X10
X
38
9501.0018S
FEDER 7,0 N/MM SET D=4,9MM
SPRING 7,0 N/MM SET D=4,9MM
1
39
4357.0131
FEDERAUFLAGE 26,2X38,5X3
INTERM. RING 26,2X38,5X3
2
42
4860.0200S
SCHRAUBBÜCHSE M29,3X1 L=65 KPL
SCREW SLEEVE M29,3X1 L=65 CPL.
2
43
4860.0239
O-RING NBR 8X1,25
O-RING NBR 8X1,25
2
44
4860.0261
ZUGSTUFENFEDER 34,5X15X11
REBOUND SPRING 34,5X15X11
2
45
4860.0203
AUFNAHME FÜR ZUGSTUFE D=3 03
TAB REBOUND D=3 03
2
47
3548.0377
FEDER VENTIL D=0,5
SPRING CHECK VALVE D=0,5
2
49
4860.0062
KONTROLLVENTIL 8X24X0,1
CHECK VALVE 8X24X0,1
8
49
4860.0068
KONTROLLVENTIL 8X18X0,1
CHECK VALVE 8X18X0,1
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
04-587.01.1
2004
