6
RQ
TX02
14
Quick Start
-Anleit
ung
Inbet
riebn
ahme
DE
UTS
C
H
Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.
Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.
Beispiel für die Aufstellung
Beachten Sie beim Aufstellen der Lautsprecher den Lautsprechertyp und den Farbe der Steckverbindung.
Verbinden Sie die Kontakte mit der gleichen Farbe.
Die Verwendung der Aufkleber der Lautsprecherkabel vereinfacht das Anschließen der Kabel.
schritt 2
Anschlüsse
1

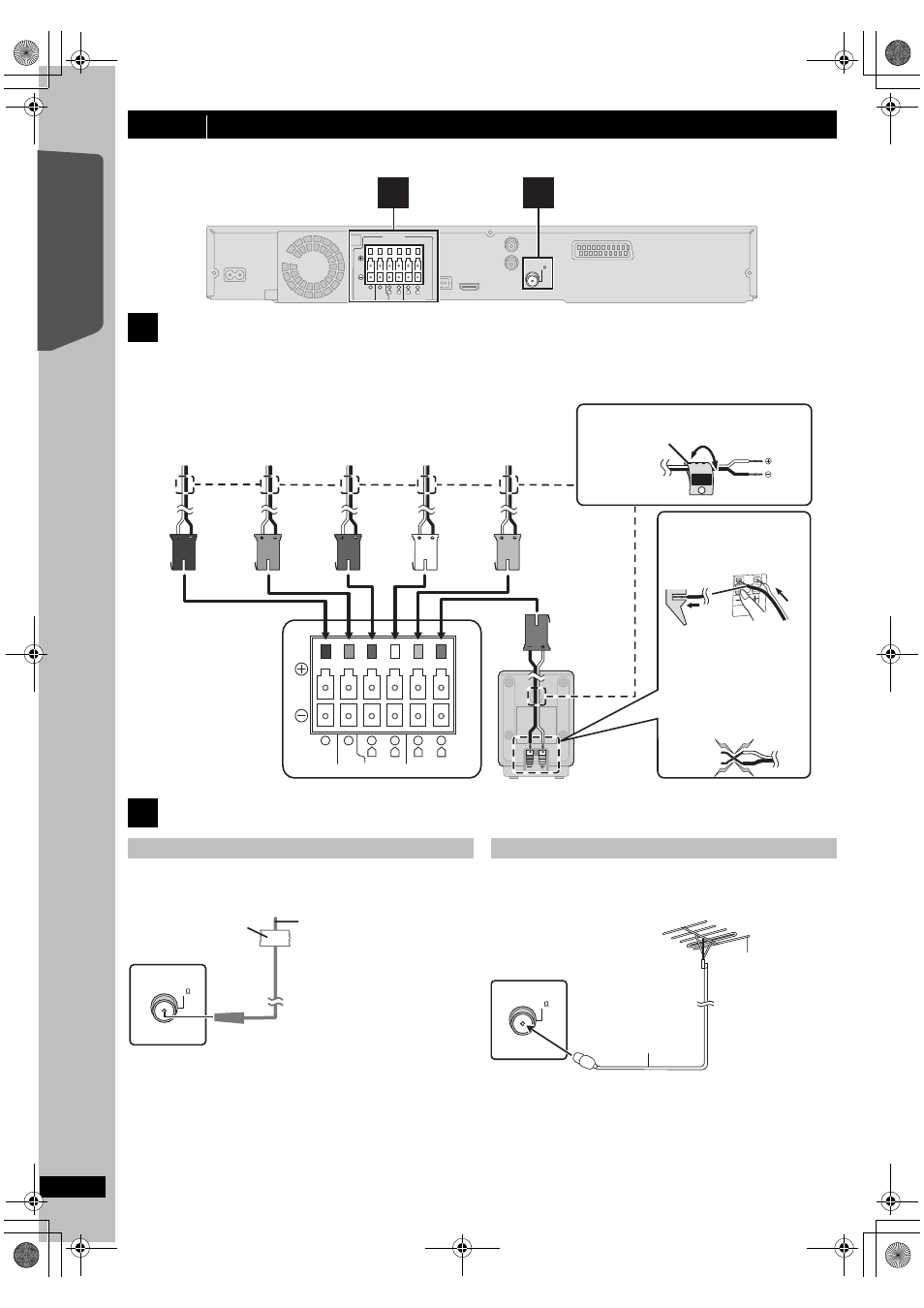

Anschließen der Lautsprecher
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND
FM ANT
(75 )
SPEAKERS
1
2
Hauptgerät
CENTER
SUBWOOFER
FRONT
6
5
2
1
4
3
L
R
L
R
SURROUND
Lch
SURROUND
3
SO
NICHT
WEIß
FRONT
(L)
GRAU
SURROUND
(R)
ROT
FRONT
(R)
GRÜN
CENTER
VIOLETT
SUBWOOFER
z.B. Surround-Lautsprecher (L)
Klebeetikett für Lautsprecherkabel
(im Lieferumfang enthalten)
● Achten Sie darauf, dass
die Lautsprecherkabel nicht
gekreuzt (kurzgeschlossen)
werden, und dass die
Polarität nicht vertauscht
wird. Andernfalls können
die Lautsprecher
beschädigt werden.
BLAU
SURROUND
(L)
Hauptgerät
Drücken!
Den Draht ganz einstecken,
dabei darauf achten, dass
die Isolierung nicht
eingesteckt wird.
: Weiß
: Blau
2
Anschlüsse der Radio-Antenne
Verwendung einer Innenantenne
FM ANT
(75 )
Klebeband
Hauptgerät
UKW-Zimmerantenne
(im Lieferumfang enthalten)
Befestigen Sie dieses Ende
des Antennenkabels so,
dass ein optimaler Empfang
gewährleistet ist.
Verwendung einer Außenantenne (optional)
FM ANT
(75 )
Hauptgerät
UKW-Außenantenne
[Verwenden einer
Fernsehantenne
(nicht im
Lieferumfang
enthalten)]
Die Antenne sollte von
einem kompetenten
Fachmann installiert
werden.
75
Koaxialkabel
(nicht im Lieferumfang
enthalten)
Verwenden Sie eine Außenantenne, falls der UKW-Radioempfang
schlecht ist.
≥ Klemmen Sie die Antenne ab, wenn das Gerät nicht benutzt wird.
≥ Benutzen Sie die Außenantenne nicht während eines Gewitters.
