Seite 7: Viera link “hdavi control
7
RQ
TX02
14
Inbet
riebn
ahme
Quick Start
-Anleit
ung
DEU
T
SC
H

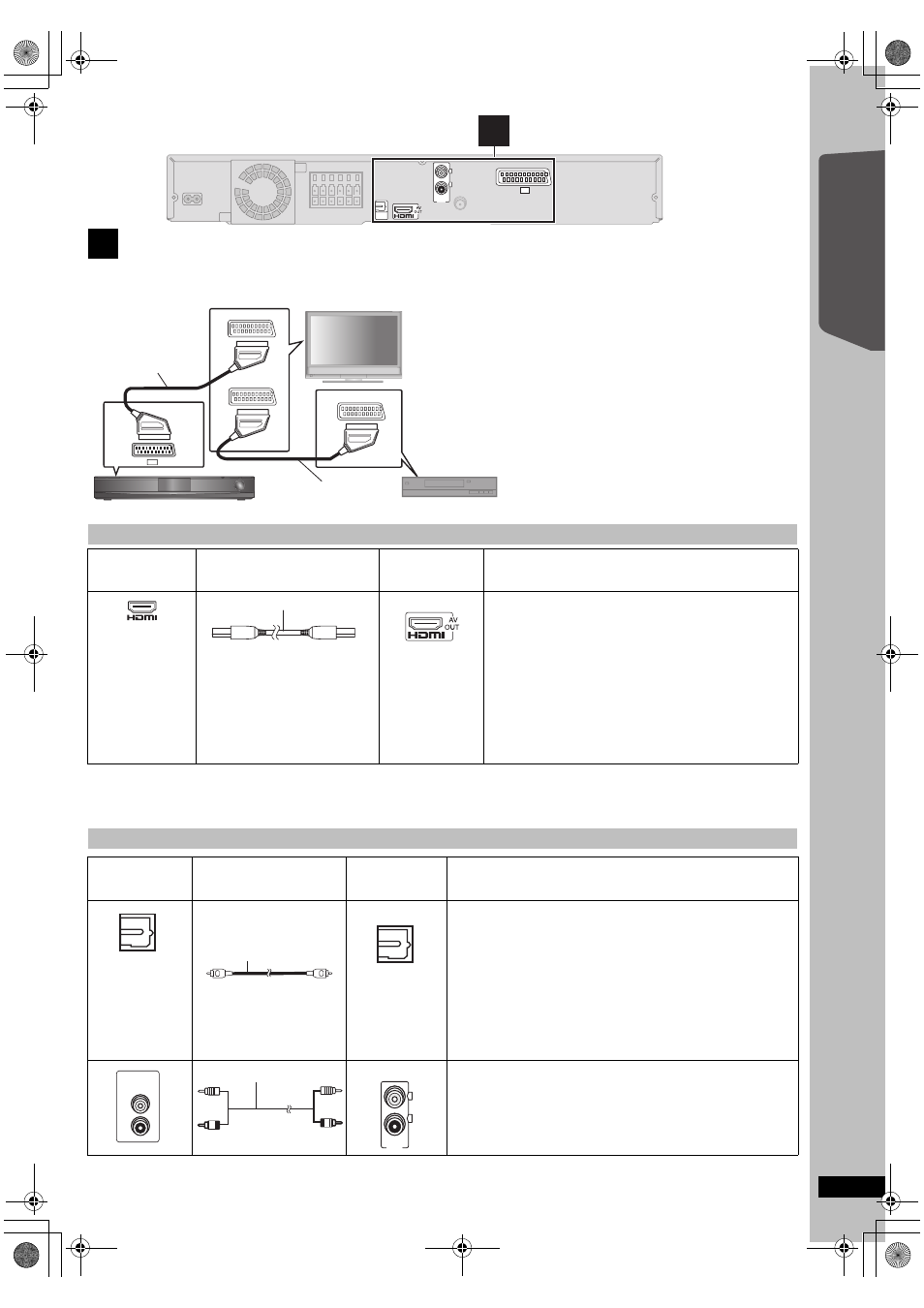

Beispiel für das Basis-Setup
[[Hinweis[[
≥ Stellen Sie keine Video-Verbindungen über Videokassettenrecorder her.
Aufgrund der Kopierschutzfunktion ist es möglich, dass das Bild nicht ordnungsgemäß angezeigt wird.
≥ Es ist nur eine Video-Verbindung erforderlich. Wählen Sie in Abhängigkeit von Ihrem Fernseher eine der vorausgehenden Video-Verbindungen
aus.
[[Hinweis[[
Bei verschiedenen Tonquellen (wie Blu-Ray Player, DVD-Rekorder, VCR, usw.) müssen diese mit den verfügbaren Eingängen des Fernsehers
verbunden werden und der Ausgang des Fernsehers sollte mit dem AUX oder OPTICAL IN Anschluss des Geräts verbunden werden.
3
Audio- und Video-Anschlüsse
Sonstige Video-Anschlüsse
Anschluss TV
Erforderliches Kabel
(nicht im Lieferumfang
enthalten)
Anschluss
Hauptgerät
Eigenschaften
[[Hinweis[[
Bei mehr als einem
HDMI-Anschluss,
siehe
Bedienungsanleitu
ng des Fernsehers,
um festzulegen,
welcher Anschluss
verwendet werden
soll.
[[Hinweis[[
≥ Nicht-HDMI-konforme Kabel
können nicht verwendet werden.
≥ Wir empfehlen die Verwendung
von HDMI-Kabeln von
Panasonic. Empfohlene
Artikelnummer:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), usw.
[\\\\\\\\\\\HDMI\\\\\\\\\\\]
Dieser Anschluss gewährleistet die beste Bildqualität.
≥ Stellen Sie “VIDEOPRIORITÄT” auf “EIN” ein (B 25, HDMI
Menü).
≥ Stellen Sie “VIDEOFORMAT” in Menü 4 (HDMI) (B 19) ein.
VIERA Link “HDAVI Control”
Falls Ihr Panasonic-Fernseher VIERA Link-kompatibel ist,
können Sie Ihren Fernseher mit den Operationen des Home-
Theater-Systems synchronisieren und umgekehrt (B 20,
Benutzung von VIERA Link “HDAVI Control
TM
”).
≥ Stellen Sie eine zusätzliche Audio-Verbindung (B unten) her,
wenn Sie die Funktion VIERA Link “HDAVI Control” benutzen.
OPTICAL
IN
AUX
L
R
AV
3
Hauptgerät
AV1
AV2
AV OUT
AV
Scart-Kabel
(nicht im
Lieferumfang enthalten)
Fernseher (nicht im
Lieferumfang enthalten)
Hauptgerät
Scart-Kabel
(nicht im
Lieferumfang enthalten)
Set-Top-Box (STB) oder
Videokassettenrecorder
(nicht im Lieferumfang enthalten)
§
Dieser Anschluss gestattet es auch, das Audiosignal des
Fernsehers über Ihr Home-Theater-System wiederzugeben
(B 12, Auswahl der Quelle mit der Fernbedienung). Wählen Sie
den geeigneten Audio-Ausgang (z.B. Monitor) am Fernseher aus.
Zur Verbesserung der Bildqualität können Sie den Videosignal-Ausgang
vom Anschluss SCART (AV) ändern, um ihn an den Typ des
verwendeten Fernsehers anzupassen.
≥ Wählen Sie “S-VIDEO”, “RGB 1” oder “RGB 2” aus “VIDEOAUSG
SCART” in VIDEO Menü (B 25) aus.
≥ Wenn sowohl das HDMI-Kabel, als auch das Scart-Kabel
angeschlossen sind, ist keine RGB-Ausgabe am SCART (AV)-
Anschluss vorhanden.
AV IN
HDMI-Kabel
Sonstige Audio-Anschlüsse
Anschluss
Fernseher oder
externes Gerät
Erforderliches Kabel
(nicht im Lieferumfang
enthalten)
Anschluss
Hauptgerät
Eigenschaften
≥ Beim Anschließen nicht
stark biegen.
[\\\\\\OPTICAL\IN\\\\\\]
Dies ist die bevorzugte Verbindung für die beste Klangqualität und
echten Surround-Klang.
Dieses Gerät kann die Surroundsignale decodieren, die von Ihrem
Fernseher, über Kabel oder über STB-Satellit empfangen werden.
Bitten nehmen Sie für die Einstellungen, die für die Ausgabe der
digitalen Audio-Ausgabe auf Ihrem Home-Theater-System erforderlich
sind, auf die Bedienungsanleitungen des Fernsehers, des
Kabelanschlusses oder des STB- Satellitenempfangs Bezug. Mit
dieser Verbindung können nur Dolby Digital und PCM wiedergegeben
werden.
≥ Nehmen Sie nach der Herstellung der Verbindung die Einstellungen
für die Anpassung des Audiosignals Ihres digitalen Geräts vor
(B 12).
[\\\\\\\\\\\AUX\\\\\\\\\\\]
Dieser Anschluss gestattet die Wiedergabe des Audiosignals Ihres
Fernsehers, der STB des Videokassettenrecorders über Ihre Home-
Theater-System (B 12, Auswahl der Quelle mit der Fernbedienung).
OPTICAL OUT
Digitales optisches
Audiokabel
OPTICAL
IN
AUDIO
OUT
L
R
Audiokabel
AUX
L
R
7
