14 |
Karten |
Zeus Touch-Betriebsanleitung
Karten
Die Kartenfunktion zeigt die Position Ihres Schiff s relativ zur Küstenlinie und zu anderen Objekten
auf der Karte an. Sie können auf der Karte Routen planen und navigieren, Wegpunkte setzen, ein
Radarbild oder Wetterinformationen als Überlagerung einblenden und AIS-Ziele anzeigen.
Auf dem Zeus Touch sind je nach Region verschiedene Karten installiert. In Amerika verkaufte
Geräte enthalten Insight-Karten, solche, die in anderen Regionen verkauft werden, enthalten
regionale Navionics-Küstenkarten (Silber). Alle Geräte unterstützen über einen microSD-
Kartensteckplatz an der Vorderseite des Geräts Navionics Platinum Plus und TurboView.
Karten werden im Netzwerk gemeinsam genutzt, sodass nur ein Speichermedium mit Karten
pro Boot benötigt wird.
Im ersten Teil dieses Abschnitts wird der Gebrauch der Karten beschrieben. Er gilt sowohl für
Insight als auch für Navionics. Die jeweiligen Optionen hängen davon ab, welche Karten in
dem Gerät verwendet werden. Sie werden in einem separaten Abschnitt beschrieben.

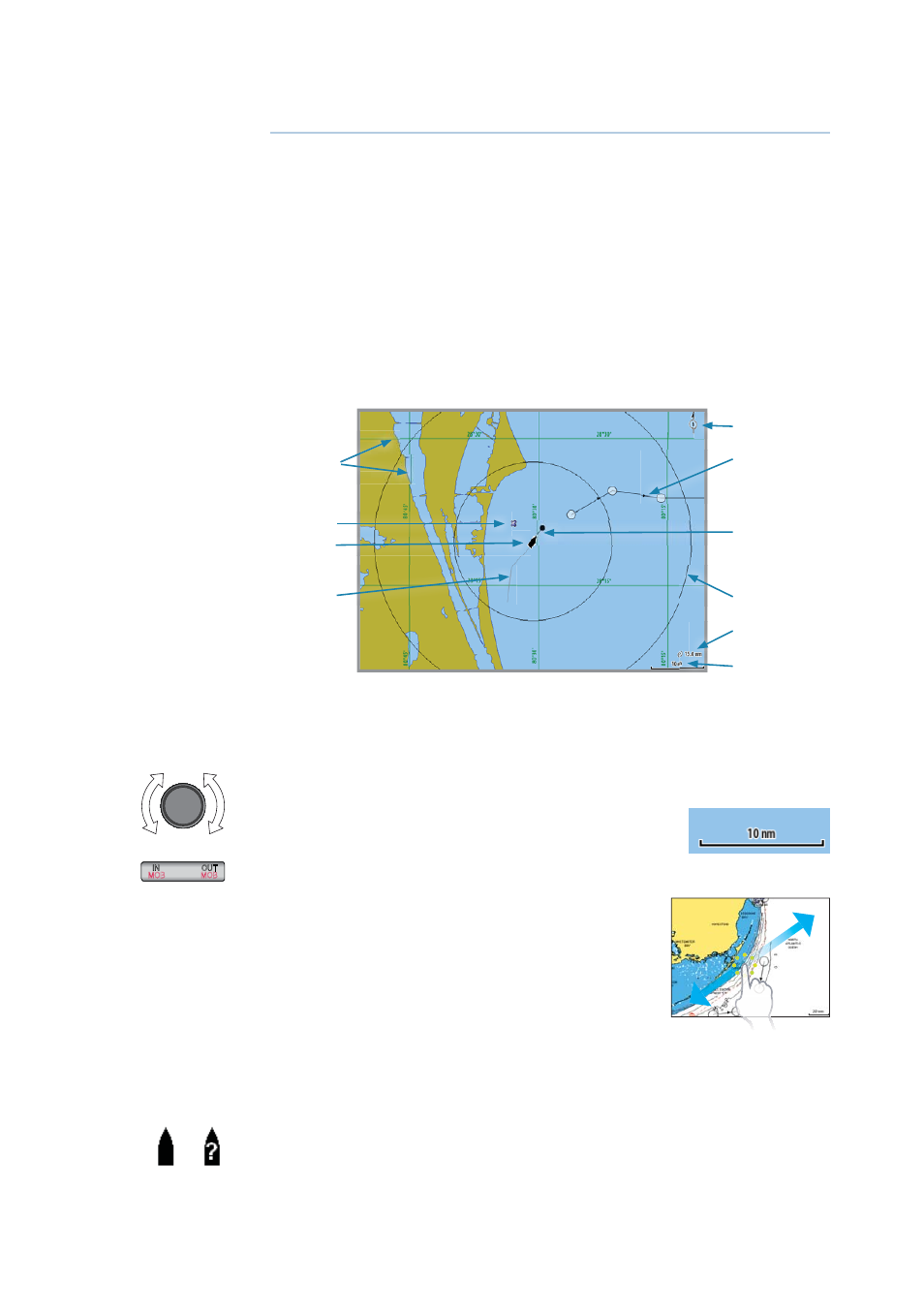

Das Karten feld
Gitter-Linien*
Verlängerungslinie*
Distanz-Ringe*
Track*
Route*
Schiff
Kartenbereich
Distanz-Ring-
Intervall*
Nord-Anzeige
Wegpunkt*
R
R
*
*
*
*
ff
ff
V
V
D
D
Di
D
* Optionale Kartenelemente
Hinweis:
Sie können die optionalen Bilder einzeln aktivieren/deaktivieren. Siehe „Kartenein-
stellungsfeld“ auf Seite 16.
Kartenbereich
Vergrößern und verkleinern Sie eine Karte mit den Tasten IN/OUT
oder mit dem Drehknopf.
Kartenbereiche und Distanz-Ringintervalle (sofern aktiviert) werden
in der rechten unteren Ecke des Kartenfelds angezeigt.
Verschieben der Karte
Sie können die Karte in eine beliebige Richtung verschieben,
indem Sie auf den Bildschirm tippen und mit dem Finger in die
gewünschte Richtung fahren.
Drücken Sie auf die Taste X, um den Cursor von der Darstellung
zu entfernen. Die Kartenmitte wird auf dem Boot positioniert.
Schiff ssymbol
Position und Ausrichtung
Wenn ein GPS- und ein geeigneter Kompass-Sensor an das System angeschlossen sind, zeigt
das Schiff ssymbol Position und Kurs an.
Wenn kein Kompass-Sensor installiert ist, richtet sich das Schiff ssymbol mithilfe von COG (Course
over Ground) aus. Wenn kein GPS verfügbar ist, enthält das Schiff ssymbol ein Fragezeichen.
3
oder
MOB
IN
MOB
OUT
