| 65
StructureScan™ | Zeus Touch-Betriebsanleitung
Entfernungsmessung
Sie können den Cursor verwenden, um die Entfernung zwischen zwei Beobachtungspunkten
im StructureScan-Bild zu messen. Die Messfunktion lässt sich einfacher verwenden, wenn das
StructureScan-Bild zuvor angehalten wird.

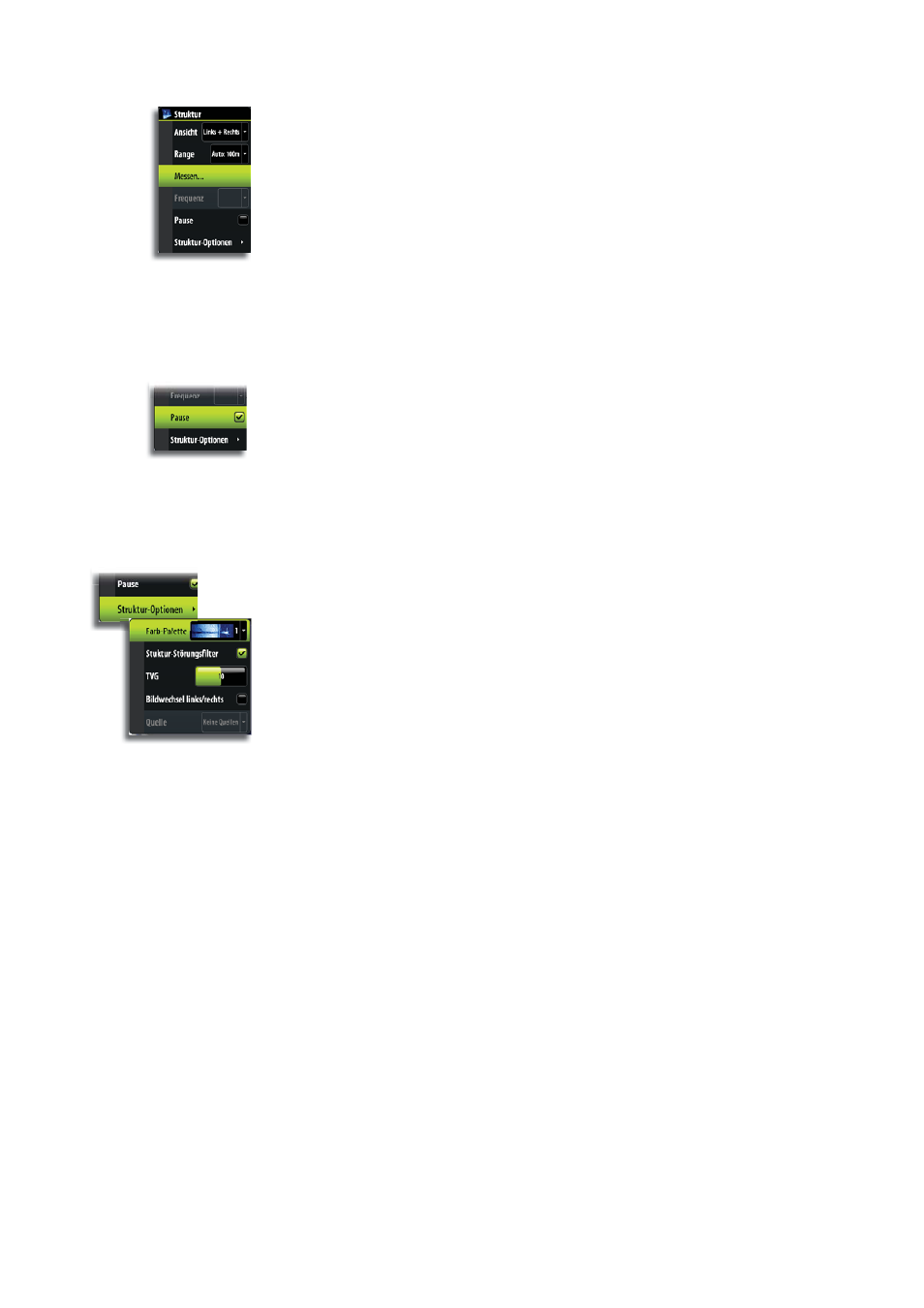

1. Aktivieren Sie das Menü, um die Messfunktion zu starten.
- Der Cursor wird in der Mitte des Felds positioniert, und die Distanz wird ab dieser Position
gemessen.
2. Tippen Sie auf den Bildschirm, um den zweiten Messpunkt zu setzen.
- Es wird eine Linie zwischen den Messpunkten gezogen, und die Entfernung wird im
Informationsfenster angegeben.
Wenn Sie auf die Schaltfl äche Finish Measuring (Messung beenden) tippen oder die Taste X
drücken, wird der normale Bildlauf des Echolots wieder aufgenommen.
Anhalten von StructureScan™
Sie können die StructureScan-Funktion anhalten, um die Strukturen und andere Bilder
detaillierter und ausführlicher zu untersuchen.
Diese Funktion ist hilfreich, wenn Sie einen Wegpunkt exakt im StructureScan-Bild
positionieren möchten und den Cursor verwenden, um eine Entfernung zwischen zwei
Punkten im Bild zu messen.
Aufzeichnen der StructureScan™-Daten
Sie können StructureScan-Daten aufzeichnen, und die Datei wie unter „Aufzeichnen und
Anzeigen der Echolotdaten“ auf Seite 61 beschrieben intern im Zeus Touch oder auf einer
microSD-Karte speichern.
Struktur-Optionen
Strukturpalette
Es gibt verschiedene Paletten für die Anzeige mit unterschiedlichen Farben und Helligkeiten.
Struktur-Geräuschunterdrückung
Signalstörungen durch Bilgepumpen, Motorvibrationen und Luftblasen können zu Störechos
auf dem StructureScan-Bild führen.
Die Option Geräuschunterdrückung fi ltert die Auswirkungen von Signalstörungen und
reduziert Störechos auf dem Bildschirm.
TVG
Wellenaktivität, Nachlaufströmung und Temperaturumkehr können zu Störechos auf dem
Bildschirm nahe der Oberfl äche führen.
Mit der TVG-Option werden Oberfl ächen-Störechos reduziert, indem die Empfi ndlichkeit des
Empfängers nahe der Oberfl äche verringert wird.
Linkes/Rechtes Bild vertauschen
Bei Bedarf können Sie die rechten/linken SideScan-Bilder vertauschen, damit sie der
jeweiligen Seite Ihres Schiff s entsprechen.
Structure-Quelle
Wenn Sie mehr als einen StructureScan in Ihrem Netzwerk haben, können Sie wählen,
welches Gerät die bevorzugte Quelle für das Zeus Touch sein soll.
