Wenn das Echolotbild
aufgezeichnet wird, blinkt
ein rotes Symbol und in
regelmäßigen Abständen wird
am unteren Bildschirmrand
eine Meldung angezeigt.

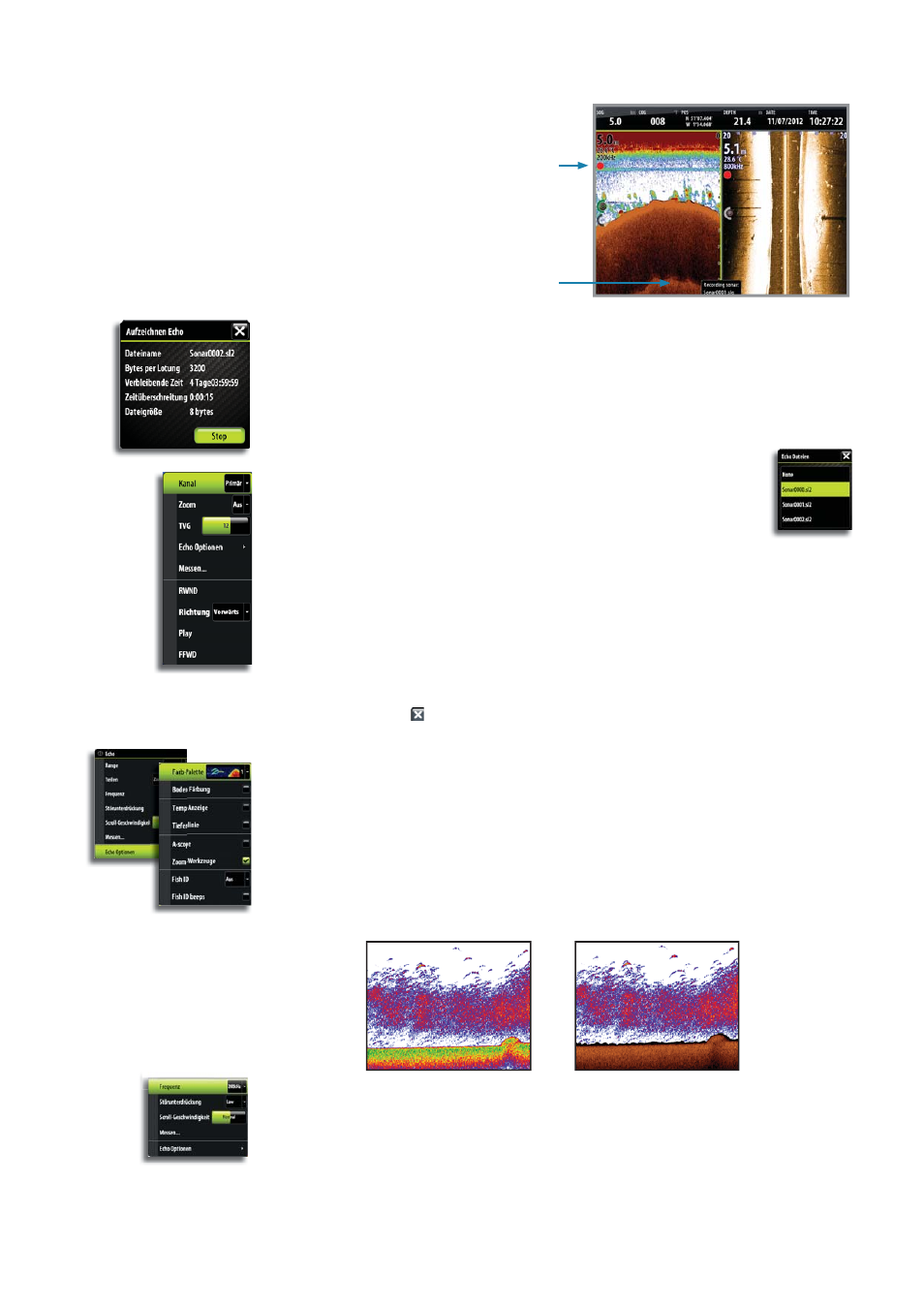

Die Grafi k zeigt, dass
herkömmliche Echolot-
und StructureScan-Daten
aufgezeichnet werden.
Die Echolotaufzeichnung wird gestoppt, indem Sie die Funktion „Aufzeichnen“ erneut auswählen.
Anzeigen der aufgezeichneten Sonardaten
Sie können intern oder extern gespeicherte Sonaraufzeichnungen
gleichermaßen auswählen und überprüfen.
Die Protokolldatei wird als Pausenbild angezeigt, und Sie steuern das Blättern
und die Anzeige über das Wiedergabemenü.
Sie können den Cursor verwenden, um das Bild wiederzugeben und das
Bild verschieben, indem Sie auf den Bildschirm tippen und wie bei einem
normalen Echolot-Bild ziehen.
Wenn mehrere Kanäle in der ausgewählten Echo-Datei aufgezeichnet wurden, können Sie
den anzuzeigenden Kanal auswählen.
Um den Wiedergabemodus zu beenden, drücken Sie die Taste X oder tippen in der rechten
oberen Ecke auf das -Symbol.
Echolot- Optionen
Farb-Paletten
Es gibt verschiedene Paletten für die Anzeige mit unterschiedlichen Farben und Helligkeiten.
Boden Färbung
Anhand der Boden-Färbungsoption werden der gesamte Grund sowie die harten Strukturen
im Grundbereich in einer braunen Schattierung dargestellt. So setzen sich Fische und
Vegetation klar vom Grund ab.
Keine Boden-Färbung
Boden-Färbung EIN
Optionale Echolotbild- Elemente
Die Echolotbild-Symbole können einzeln aktiviert/deaktiviert werden. Siehe Abbildungen auf
Seite 55.
Aufzeich-
nungssym-
bol
Aufzeichnungs-
meldung
