| 49
Verwenden der Radarfunktion |
Zeus Touch-Betriebsanleitung

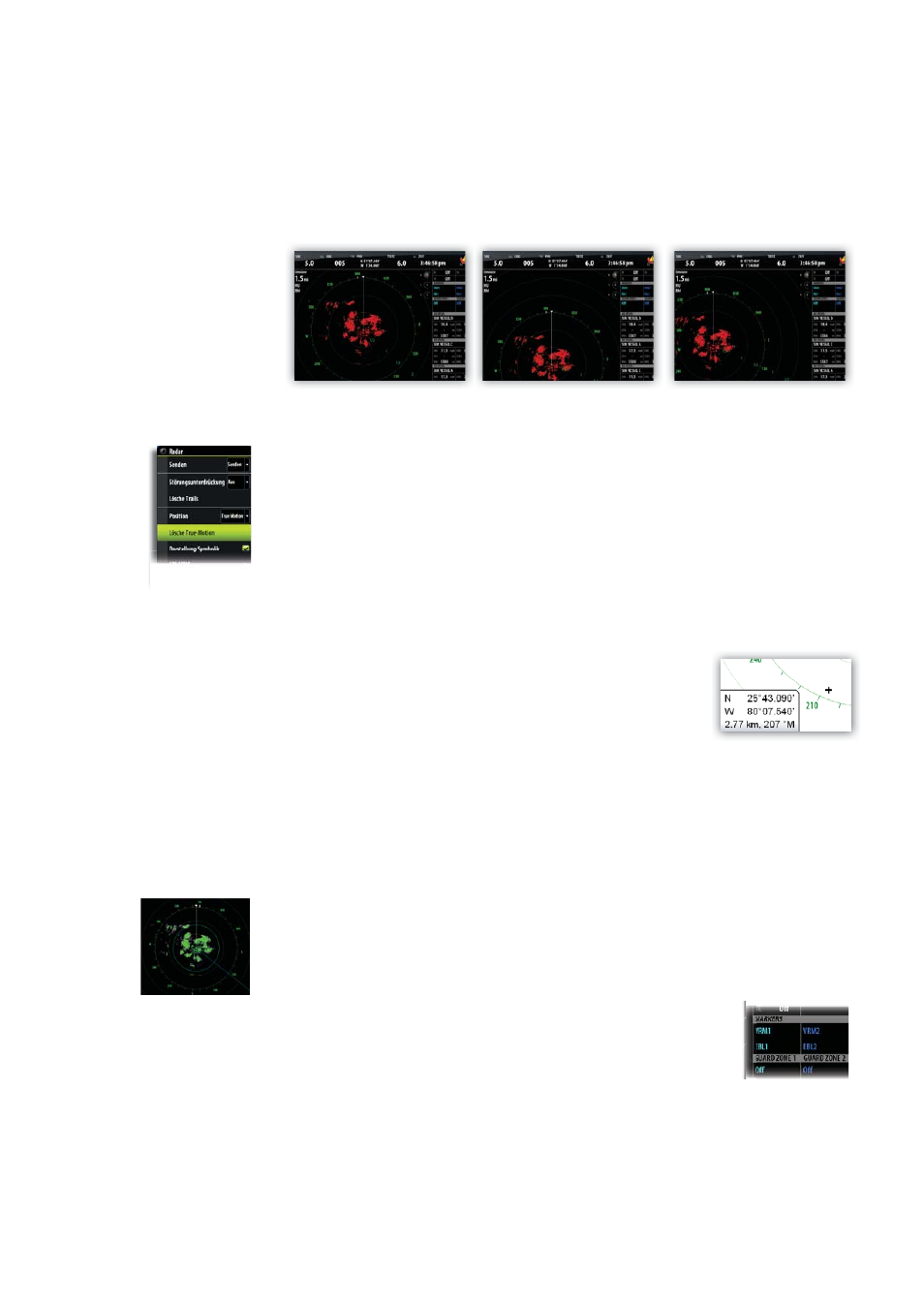

Versatz
Hiermit können Sie die Mitte an eine beliebige Position im Radarfeld verschieben.
1.
Wählen Sie die Versatz-Option im Menü aus.
2.
Tippen Sie an der Stelle auf den Bildschirm, wo Sie die Radarmitte positionieren möchten.
3.
Bestätigen Sie die Einstellung, indem Sie am oberen Bildschirmrand auf VERSATZ
SPEICHERN tippen oder die Taste MENU drücken.
Mitte
Vorausblick
Benutzerdefi nierter Versatz
True-Motion
Ihr Schiff und andere bewegte Ziele bewegen sich, über den Radarschirm. Alle statischen
Objekte behalten eine feste Position. Wenn das Schiff ssymbol den Rand des Bildschirms
erreicht, wird das Radarbild mit dem Schiff ssymbol im Zentrum des Bildschirms neu erstellt.
Wenn die Option „Echte Bewegung“ ausgewählt wird, wird das Menü um die Option „Echte
Bewegung zurücksetzen“ erweitert. Damit sind Sie in der Lage, das Radarbild manuell
zurückzusetzen und das Schiff ssymbol wieder im Zentrum des Bildschirms zu positionieren.
Messen von Distanz und Peilung zu einem Ziel
Verwenden des Cursors
Der Cursor wird standardmäßig im Radarbild nicht angezeigt.
Wenn Sie auf das Radarfeld tippen, wird der Cursor angezeigt und
das Cursor-Positionsfenster mit Distanz und Peilung zwischen Schiff
und Cursor-Position aktiviert.
Distanz-Ringe
Die Distanz-Ringe werden in Relation des Schiff es zur voreingestellten Entfernung des
Radarfeldes angezeigt.
Anhand von Distanz-Ringen können Sie die Entfernung zwischen einem Radarecho und
Ihrem Schiff abschätzen.
EBL/VRM
Mit der elektronischen Peillinie (EBL) und dem variablen Messring (VRM) können Sie schnell zu
allen Schiff en und Landmassen im Radarfeld die Distanzen und Peilungen messen. Es können
zwei verschiedene EBL/VRMs auf dem Radarbild platziert werden.
EBL/VRMs werden standardmäßig ausgehend von der Mitte des Schiff es positioniert. Allerdings
ist es möglich, den Referenzpunkt an jede andere Position im Radarbild zu versetzen.
Sie können mit dem Cursor EBL/VRM positionieren und die
Markerposition wie unten beschrieben bearbeiten.
Wenn Sie den Cursor positioniert haben, können Sie EBL/VRM schnell
ein- und ausschalten, indem Sie auf die entsprechenden Marker in der
Datenleiste tippen.
