Montage
und Verdrahtung
18
Embedded-PC
Montage auf der Tragschiene

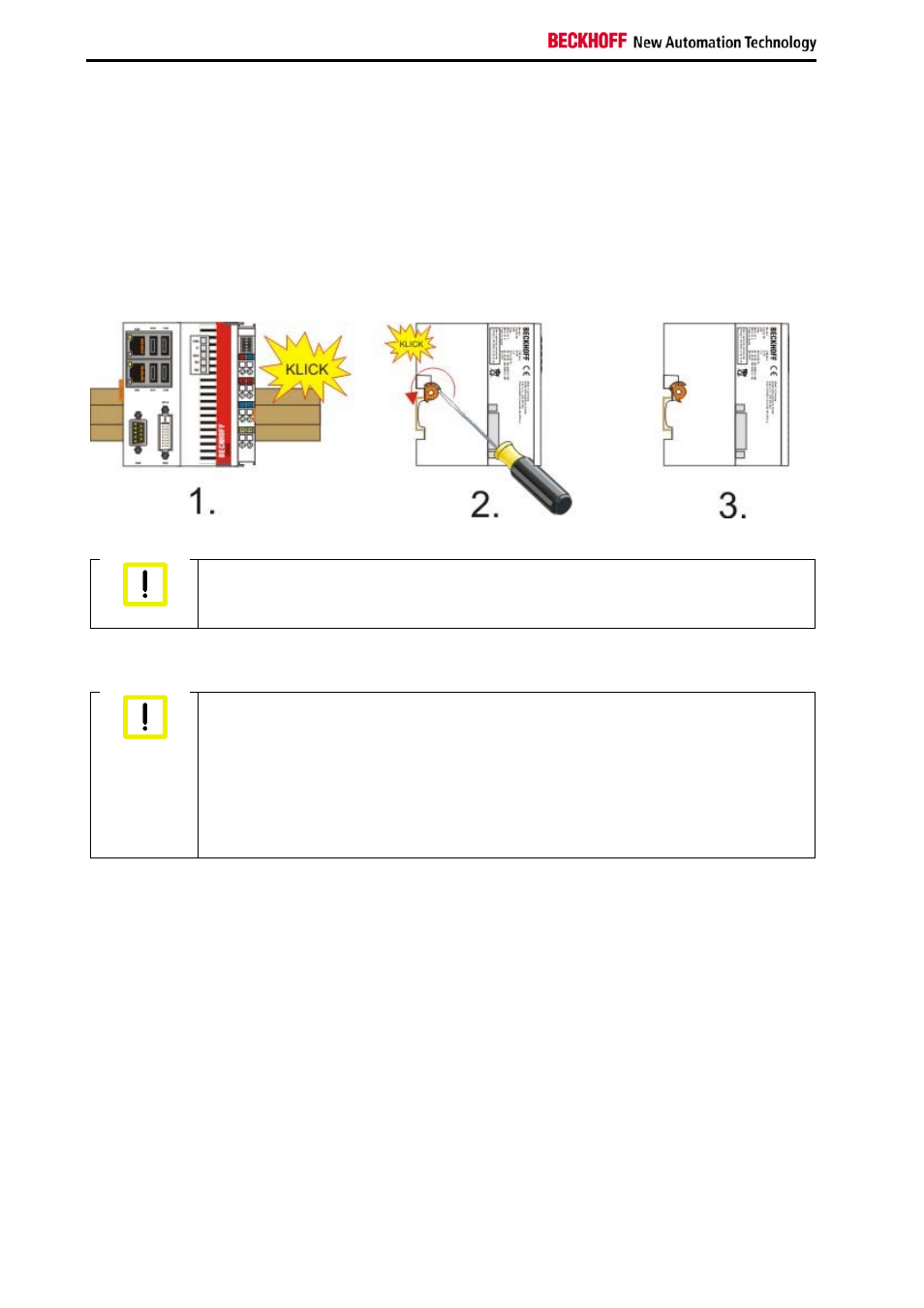

Aufrasten auf die Tragschiene
Der CX50x0 kann einfach auf die Tragschiene aufgerastet werden. Dazu wird der Block einfach frontal auf die
Tragschiene aufgesetzt und leicht angedrückt bis die rechte Seite eingerastet ist. Die wird durch ein vernehmliches
Klicken angezeigt. Mit einem Schraubendreher wird dann die Arretierung auf der linken Seite nach oben gedrückt
wodurch sich die Arretierung dreht und ebenfall hörbar einrastet.
Achtung
Beschädigungen vermeiden!
Keine Gewalt oder zu großen Druck auf die Baugruppe ausüben!
Einbaulage
Achtung
Zulässige Einbaulage und Mindestabstände einhalten!
Das auf eine Hutschiene montierte CPU-Modul darf nur bis Umgebungstemperaturen von 55°C
betrieben werden. Die Einbaulage muss so gewählt werden, dass die Kühlung durch die
Lüftungsöffnungen in vertikaler Richtung möglich ist. Die Bilder zeigen die erlaubte sowie zwei
verbotene Einbaulagen.
Beim Einbau ist ein Freiraum von jeweils 30 Millimetern oberhalb und unterhalb einer CX1020
Gerätekombination erforderlich, um eine ausreichende Belüftung des CPU-Grundmoduls und
des Netzteils zu erreichen.
Aufgrund der hohen Leistung und der kompakten Bauform des CX50x0-Systems kann es zu einer erhöhten
Wärmeentwicklung kommen. Diese Wärme wird durch ein passives Lüftungssystem abgeführt. Dieses System
erfordert allerdings eine korrekte Einbaulage. Lüftungsöffnungen befinden sich auf der Gehäuseunter- und
Gehäuseoberseite. Daher muss das System waagerecht montiert werden. Auf diese Weise kommt ein optimaler
Luftstrom zustande.
