Fehlerbehandlung und Diagnose
Embedded-PC 59
4. Fehlerbehandlung und Diagnose
CPU-Grundmodul

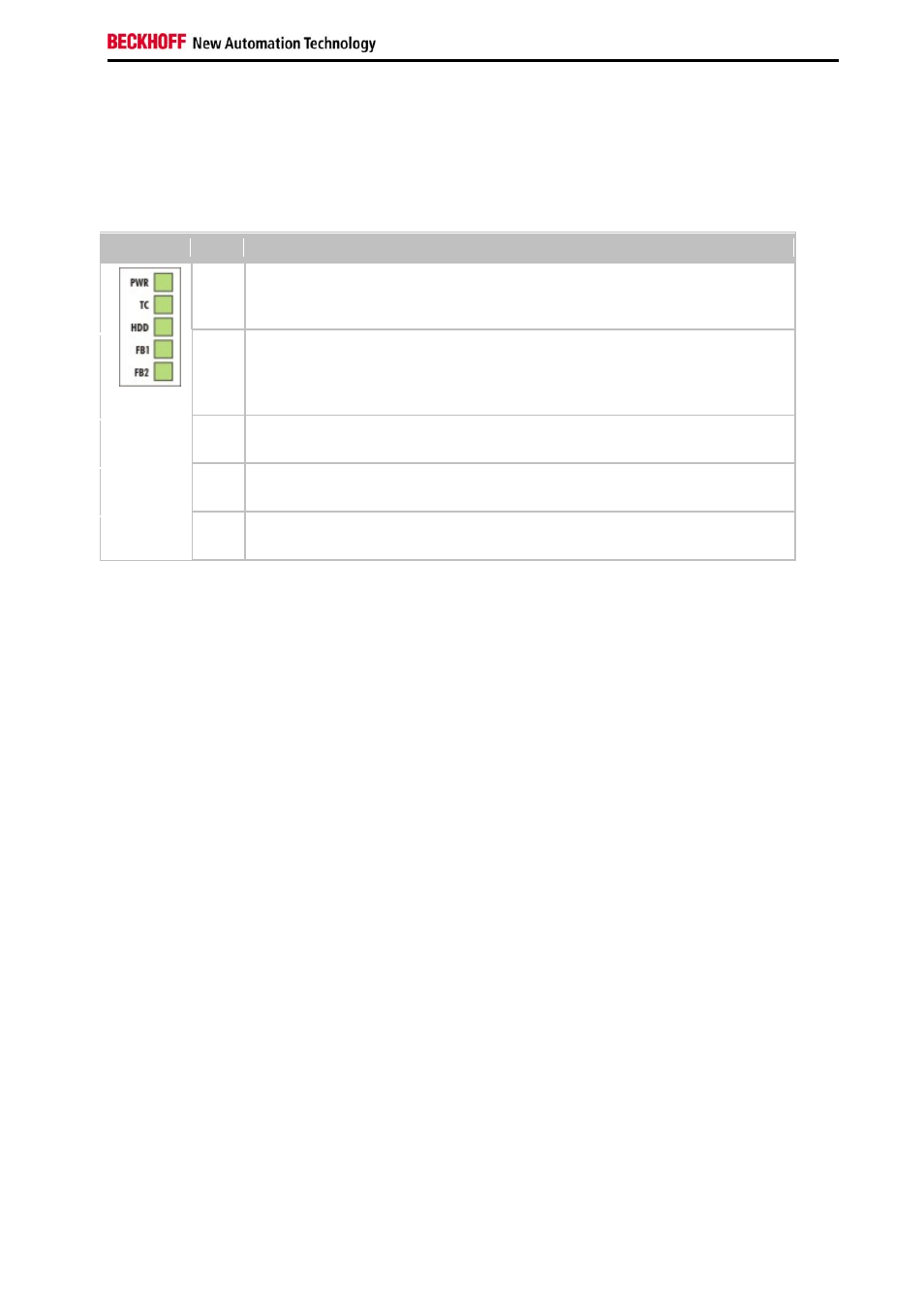

LEDs des CPU-Grundmoduls
Anzeige LED Bedeutung
PWR Spannungsversorgung
Die Power LED leuchtet bei Anschluss an ein Netzteil mit eingeschalteter
Spannungsversorgung (grün) auf.
TC TwinCAT Status LED
TwinCAT ist im Run-Modus (grün)
TwinCAT ist im Stop-Modus (rot)
TwinCAT ist im Konfig-Modus (blau)
HDD Read/Write Compact Flash (rot)
Zeigt einen Zugriff auf die CF Karte an.
FB1 Status LED1 für Feldbus
(Funktion wird bei der Feldbusschnittstelle beschrieben)
FB2 Status LED2 für Feldbus
(Funktion wird bei der Feldbusschnittstelle beschrieben)
