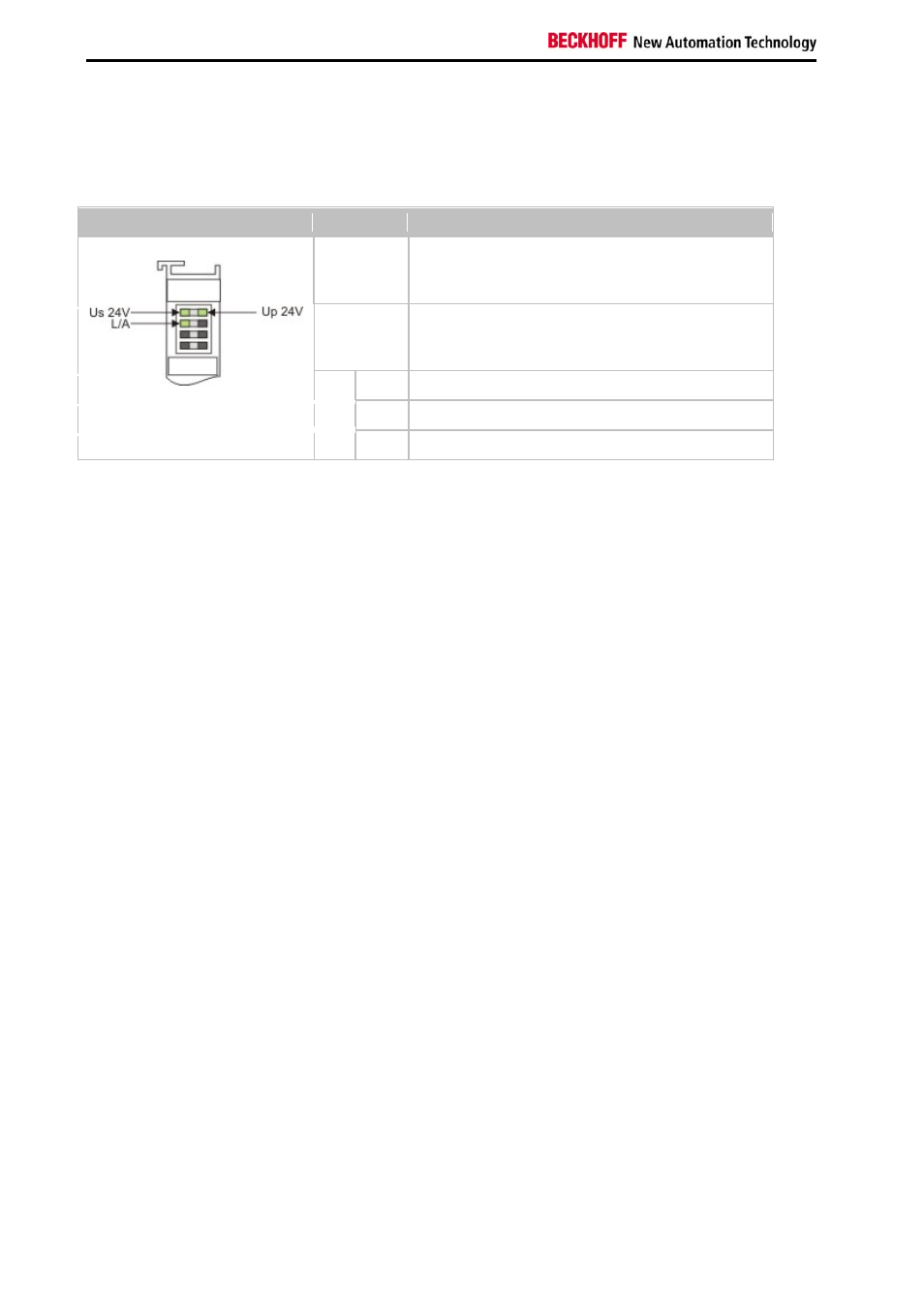

LEDs des E-Bus-Netzteils (CX50x0-0xxx)
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR"
zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode
ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung.
Anzeige
LED
Bedeutung
Us 24V
Spannungsversorgung für CPU-Modul
Die LED leuchtet grün bei korrekter
Spannungsversorgung.
Up 24V
Spannungsversorgung für Klemmbus.
Die LED leuchtet grün bei korrekter
Spannungsversorgung.
L/A
aus
E-Bus nicht angeschlossen
an
E-Bus angeschlossen / Kein Datenverkehr
blinkt
E-Bus angeschlossen / Datenverkehr auf dem E-Bus.
