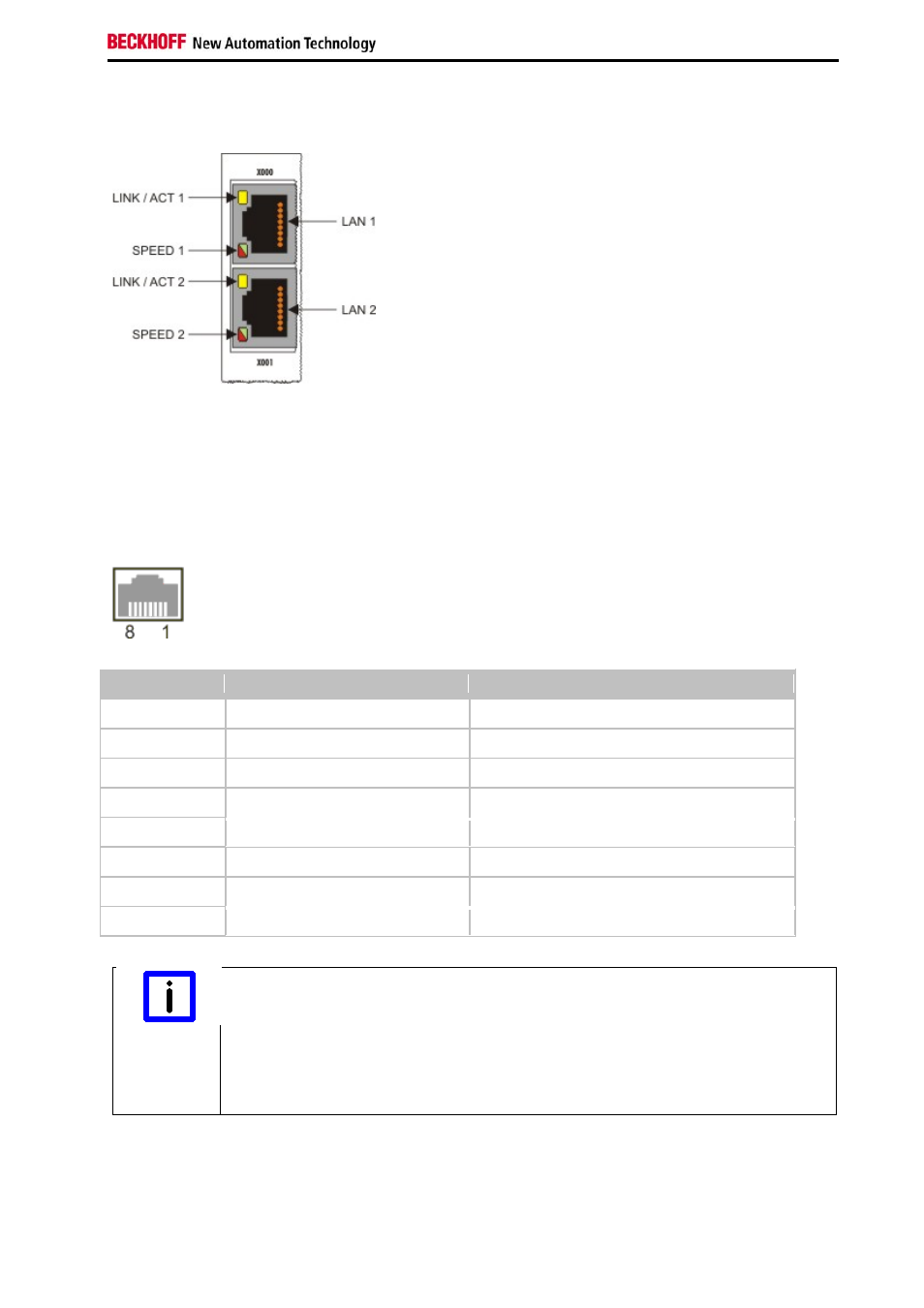

LAN-Anschlüsse
LAN Schnittstelle (X000/ X001)
Die CX50x0 Systeme verfügen über 2 unabhängige LAN-Schnittstellen. Beide Ports sind in der Lage
Geschwindigkeiten von 10 / 100 / 1000 MBit zu bedienen. Die LEDs an den linken Seiten der RJ45-Buchsen zeigen
den Status der Lanverbindung an. Die obere LED zeigt an ob der Port mit einem Netzwerk verbunden ist. Ist dies der
Fall leuchtet die LED gelb auf. Wenn Datenverkehr auf den Port stattfindet, blinkt die LED. Die untere LED zeigt die
Geschwindigkeit der Verbindung an. Ist die Geschwindigkeit 10 oder 100 MBit leuchtet die LED grün. Im Modus
1000 Mbit (Gigabit) leuchtet die LED rot.
Belegung der RJ45-Schnittstelle, Port 1 (X000), Port 2 (X001)
PIN
Signal
Beschreibung
1
TD +
Transmit +
2
TD -
Transmit -
3
RD +
Receive +
4
connected
nicht benutzt
5
6
RD -
Receive -
7
connected
nicht benutzt
8
Hinweis
Unabhängigkeit der Ports
Beide Ports sind voneinander unabhängig. Anders als bei den CX-System CX1020 und CX9000
ist kein Switch integriert. Für eine Linientopologie ist ein zusätzlicher4 Switch erforderlich. Die
unabhängigen Ports lassen sich unterschiedlich konfigurieren:
Der obere Port (1) ist als Gigabit IT-Port,
Der untere Port (2) ist für EtherCAT-Kommunikation
im Auslieferzustand konfiguriert.
