RS422/RS485-Anschlüsse (CX50x0-N031)
Die Systemschnittstelle CX50x0-N030 stellt eine RS422 bzw. RS 485 Schnittstelle, COM1 (X300), bereit. Sie ist auf
einer 9-poligen Sub-D Buchsenleiste ausgeführt. Sollte mehr als eine Schnittstelle benötigt werden, so kann das
System über den Klemmbus (K- oder E-Bus) Busklemmen (KL/EL6021), die serielle Schnittstellen bereitstellen
erweitert werden. Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter erfolgt über
das Betriebssystem oder kann aus dem SPS-Programm heraus gesteuert werden.

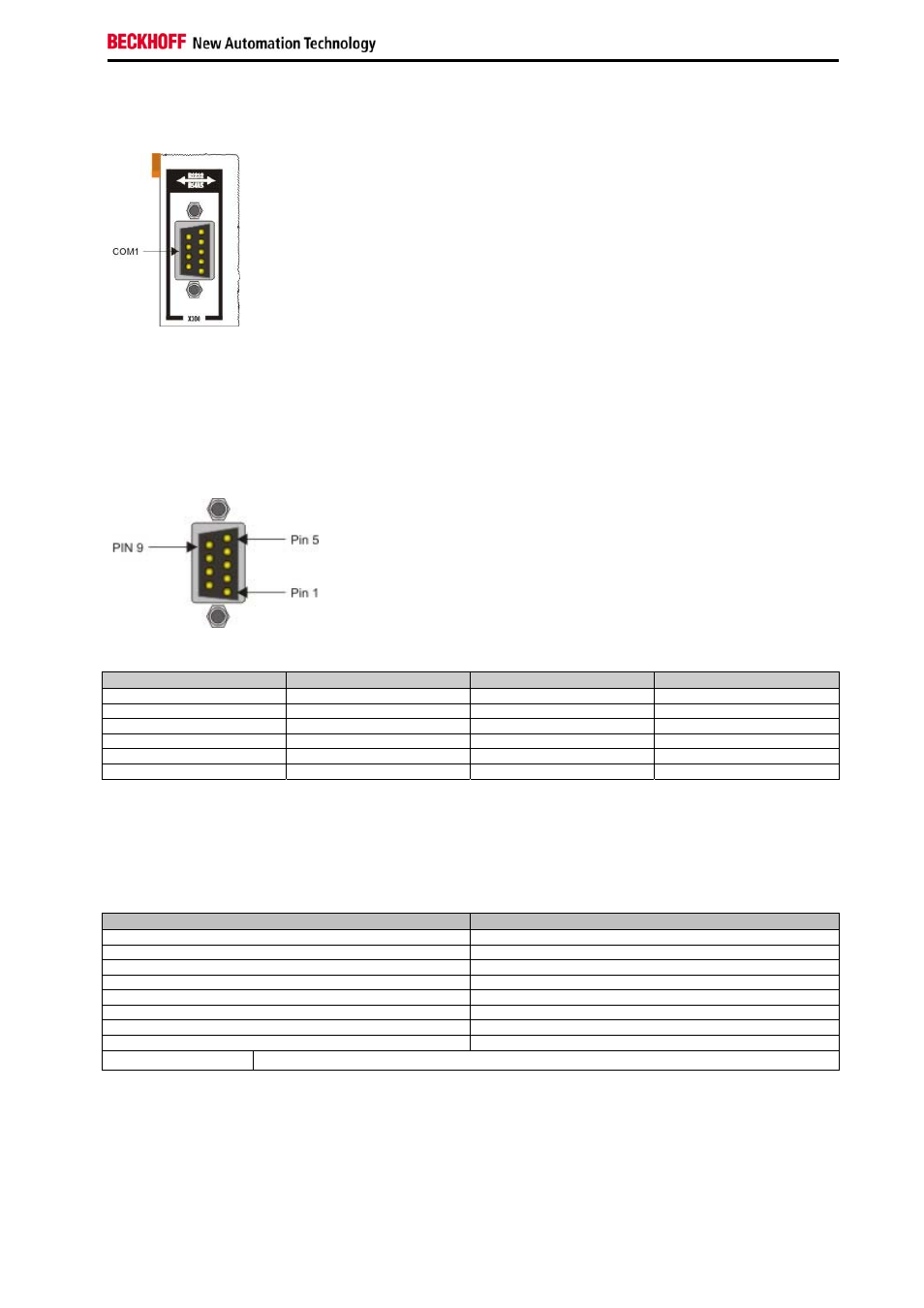

COM Schnittstelle (Buchse)
Pinbelegung COM Schnittstelle
PIN
Signal
Typ
Beschreibung
2
TxD+
Data-Out +
Transmit 422
3
TxD+
Data-In +
Receive 422
5 GND
Ground
Ground
6
VCC VCC +5V
7
TxD-
Data-Out -
Transmit 422
8 TxD+
Data-In
-
Receive
422
Für RS 485 muss Pin 2 und 3 (Data +) sowie Pin7 und 8 (Data -) verbunden werden.
Einstellung der Schnittstellen Parameter
Die Schnittstelle ist im Auslieferzustand wie folgt parametriert:
RS485 ohne Echo, End-Point ( Terminiert) Standardeinstellung
Funktion
Status
Echo on
aus
Echo off
an
Auto send on
an
Always send on
aus
Auto receive on
an
Alway receive on
Aus
Term on
an
Term on
an
