Fehlerbehandlung und Diagnose
60 Embedded-PC

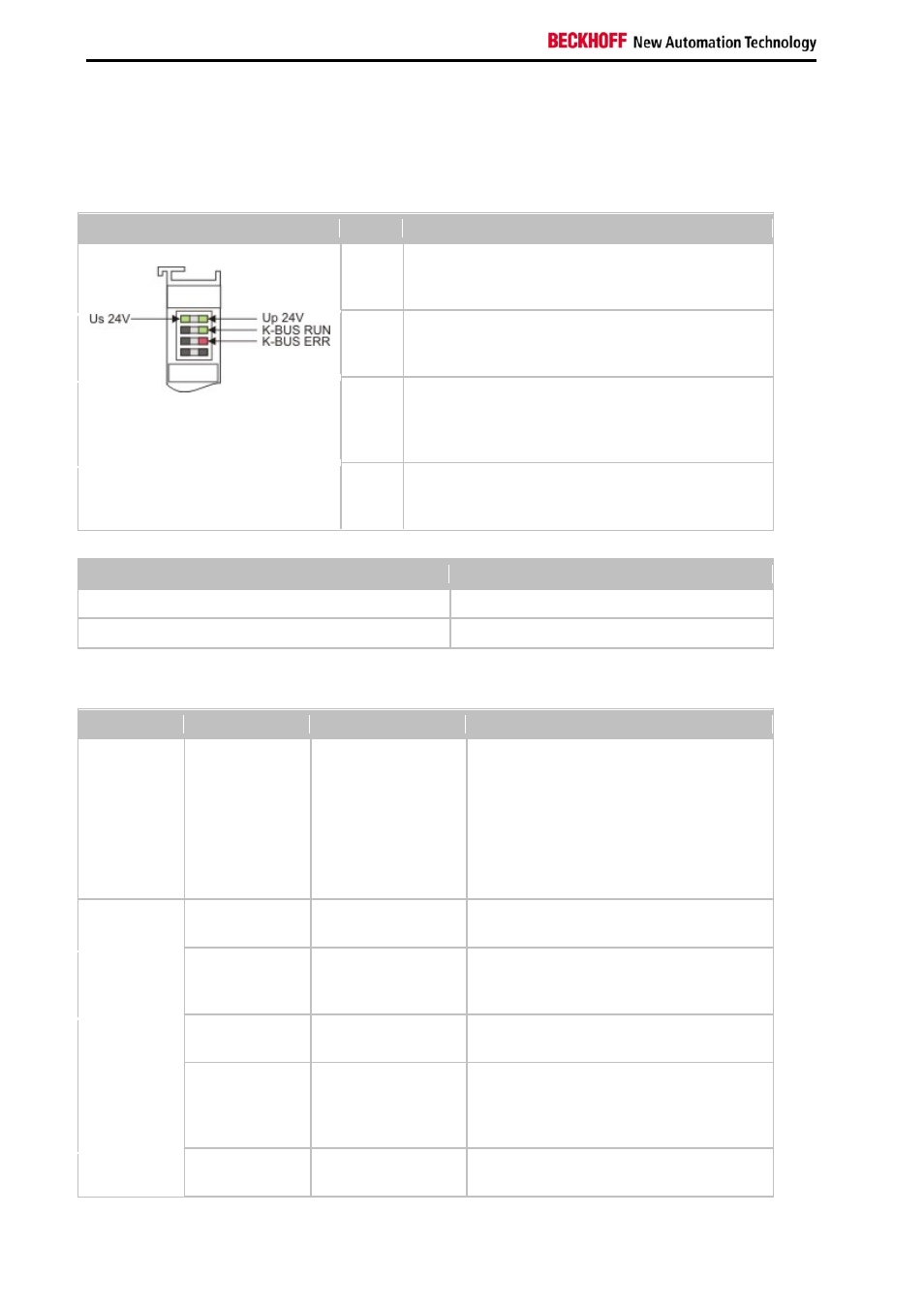

LEDs des K-Bus-Netzteils (CX50x0-1xxx)
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen. Der
fehlerfreie Hochlauf wird durch das Verlöschen der roten LED "I/O ERR" signalisiert. Das Blinken der LED "I/O ERR"
zeigt einen Fehler im Bereich der Klemmen an. Durch Frequenz und Anzahl des Blinkens kann der Fehlercode
ermittelt werden. Das ermöglicht eine schnelle Fehlerbeseitigung.
Anzeige LED Bedeutung
Us
24V Spannungsversorgung für CPU-Modul
Die LED leuchtet grün bei korrekter
Spannungsversorgung.
Up
24V Spannungsversorgung für Klemmbus.
Die LED leuchtet grün bei korrekter
Spannungsversorgung.
K-
BUS
RUN Diagnose K-Bus
Die grüne LED leuchtet, um den fehlerfreien Betrieb
anzuzeigen. Fehlerfrei bedeutet, dass auch die
Kommunikation mit dem Feldbussystem fehlerfrei läuft.
K-
BUS
ERR Diagnose K-Bus
Die rote LED blinkt zur Fehleranzeige. Die rote LED
blinkt mit zwei unterschiedlichen Frequenzen.
Blinkcode der I/O Error LED
schnelles Blinken Start des Fehlercodes
erste langsame Sequenz Fehlercode
zweite langsame Sequenz Fehlerargument
LEDs zur K-Bus-Diagnose
Fehler-Code Fehlerargument Beschreibung Abhilfe
Ständiges,
konstantes
Blinken EMV Probleme  Spannungsversorgung auf Unter-
oder Überspannungsspitzen kontrol-
lieren
 EMV-Maßnahmen ergreifen
 Liegt ein K-Bus-Fehler vor, kann
durch erneutes Starten (Aus- und
Wiedereinschalten des Netzteils) der
Fehler lokalisiert werden
1 Impuls 0 EEPROM-
Prüfsummenfehler Herstellereinstellung setzen
1 Überlauf im Code
Buffer Weniger Busklemmen stecken. Bei prog.
Konfiguration sind zu viele Einträge in der
Tabelle
2 Unbekannter
Datentyp Software Update des Netzteils notwendig
2 Impulse 0 Programmierte
Konfiguration,
falscher
Tabelleneintrag Programmierte Konfiguration auf Richtigkeit
überprüfen
n (n > 0) Tabellenvergleich
(Busklemme n) Falscher Tabelleneintrag
