Inbetriebnahme /Konfiguration
28 Embedded-PC
Inbetriebnahme/Konfiguration
EtherCAT-Kabel-Redundanz
Durch die zwei unabhängigen Ethernetports lässt sich bei den CX50x0-Systemen Kabelredundanz für EtherCAT
realisieren. Dazu wird mindestens folgendes benötigt:
1. Supplement EtherCAT-Redundanz
2. EK1110 (Busverlängerung)
3. EL1100 (Buskoppler)
Das Supplement Produkt kann auf der Webseite von Beckhoff unter
http://download.beckhoff.com/download/Software/TwinCAT/Supplement/TwinCAT_EtherCAT_Redundancy/Install/Tc
EcRedundancy.exe
runtergeladen werden. Der benötigte Lizenzschlüssel kann über unserern Vertrieb bestellt werden. Die benötigten

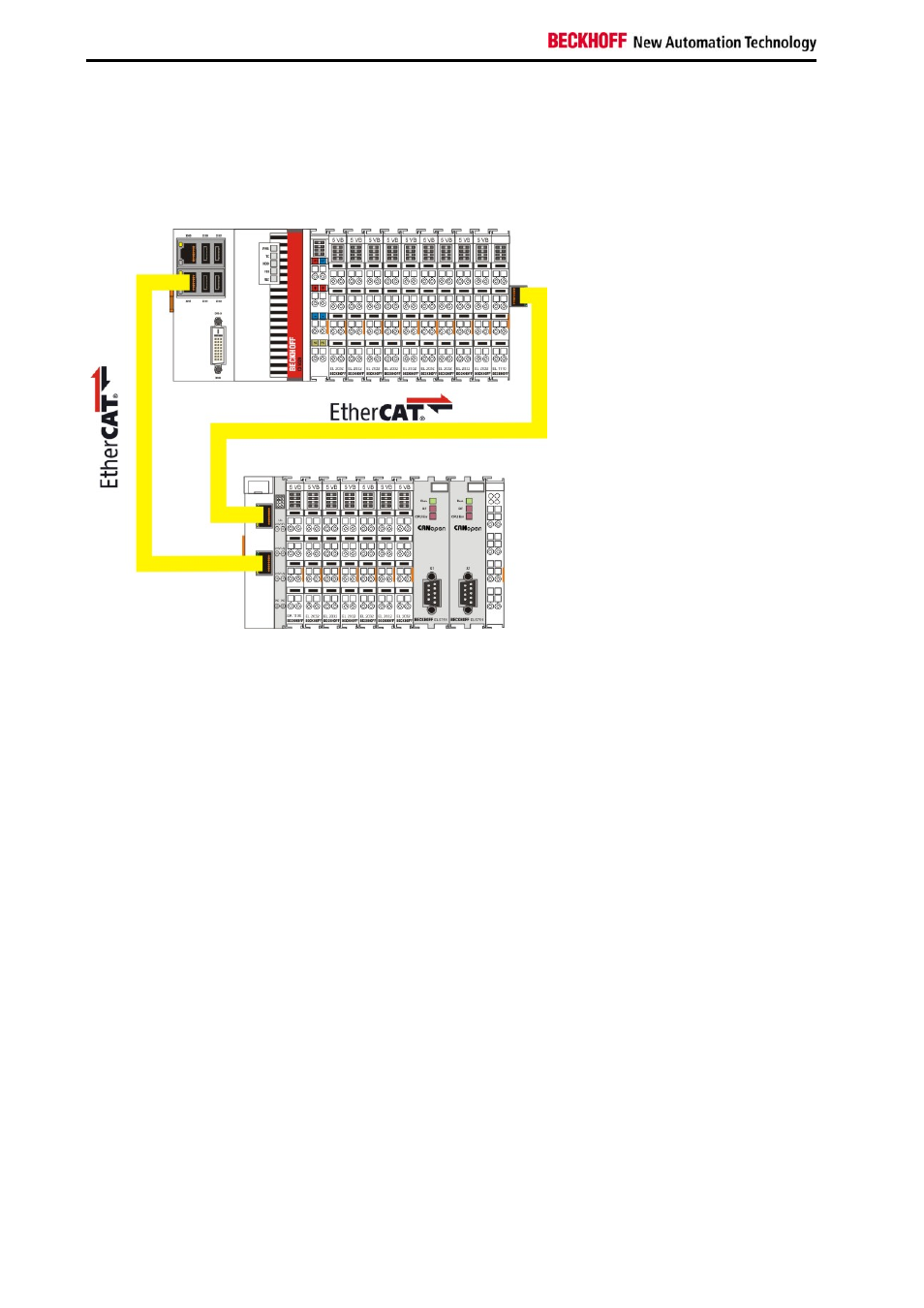

Koppler werden zusammen mit der anderen Hardware bestellt. Daraus lässt sich dann die Steuerung aufbauen. Das
obere Bild zeigt ein minimales Beispiel für die Kabelredundanz. Ist die Hardware verkabelt und in Betrieb genommen,
so muss man das Supplement auf dem Gerät installieren. Dies kann z.B. über einen USB-Stick oder das IT-Netzwerk
erfolgen. Bei der Installation wird dann auch der Lizenzschlüssel abgefragt. Im Systemmanager kann man die
Einstellung für Kabelredundanz vornehmen. Dazu wird zunächst die Klemmenkonfiguration eingelesen. Dann kann
man unter den Eigenschaften für das EtherCAT-Device unter dem Reiter "EtherCAT" die Schaltfläche "Advanced
Settings" auswählen. Hier wird dann unter dem Menue "Redundancy" der zweite Adapter eingestellt. Über den
Button "Search" öffnet sich das Auswahl Menue. Für den unteren Netzwerkanschluss (X001) wählt man "Local Area
Connection 2 (Intel(R).....)" aus. Mit dem Bestätigen der Auswahl durch Klicken auf "OK" ist die Konfiguration
abgeschlossen.
