Montage
und Verdrahtung
26
Embedded-PC

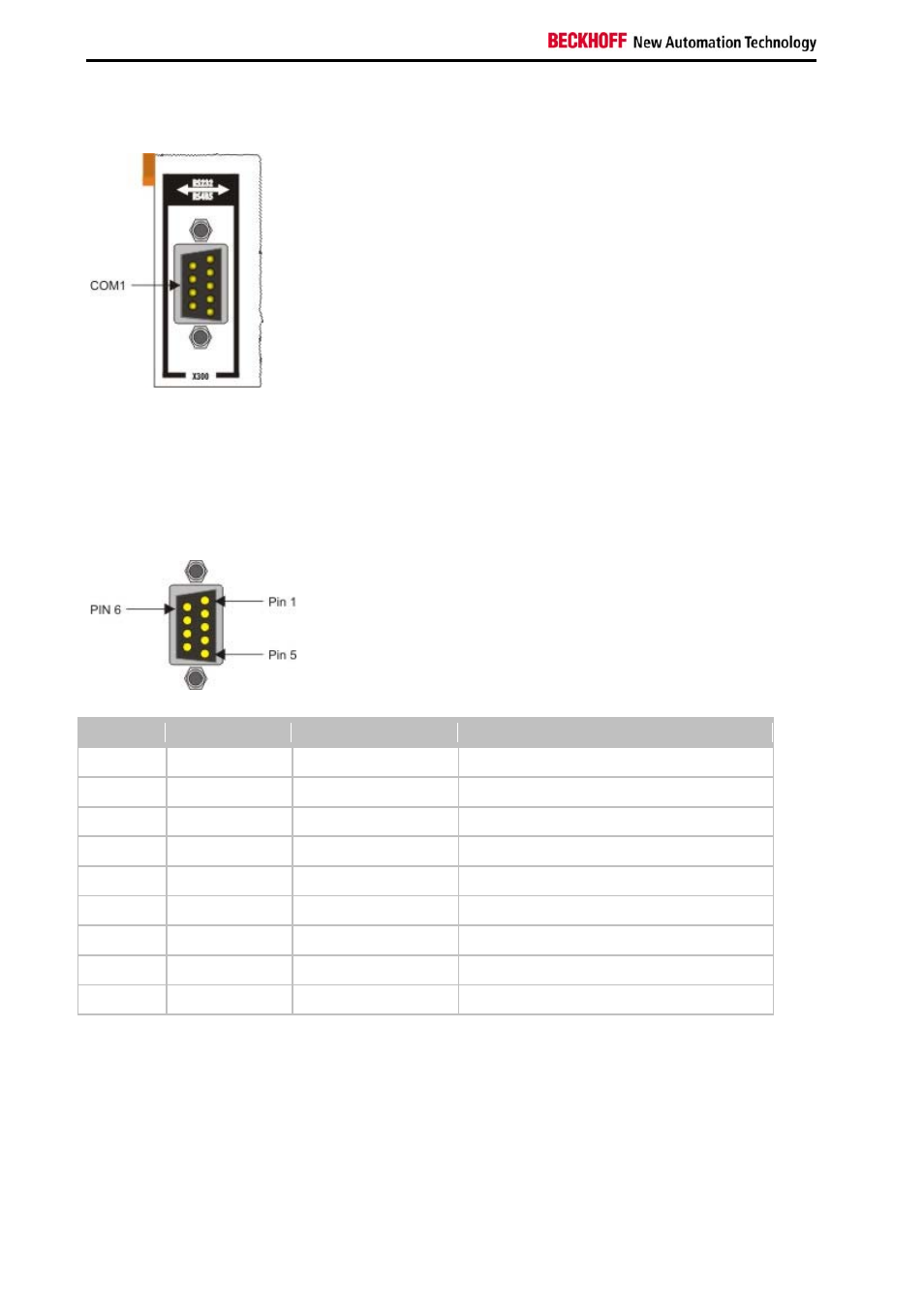

RS232- Anschlüsse (CX50x0-N030)
Die Systemschnittstelle CX50x0-N030 stellt eine RS232 Schnittstellen, COM1 (X300), bereit. Sie ist auf einer 9-
poligen Sub-D Stiftleiste ausgeführt. Sollten mehr als eine Schnittstelle benötigt werden, so kann das System über
den Klemmbus (K- oder E-Bus) Busklemmen (KL/EL6001), die serielle Schnittstellen bereitstellen erweitert werden.
Die Pinbelegung wird unten auf der Seite dargestellt.
Die maximale Baudrate auf beiden Kanälen beträgt 115 kBit. Die Einstellung der Schnittstellenparameter erfolgt über
das Betriebssystem oder kann aus dem SPS-Programm heraus gesteuert werden.
COM Schnittstelle RS232 (Stecker)
Pinbelegung COM Schnittstelle
PIN
Signal
Typ
Beschreibung
1
DCD
Signal in
Data Carrier Detected
2
RxD
Signal in
Receive Data
3
TxD
Signal out
Transmit Data
4
DTR
Signal out
Data Terminal Ready
5 GND Ground
Ground
6
DSR
Signal in
Dataset Ready
7
RTS
Signal out
Request to Send
8
CTS
Signal in
Clear to Send
9
RI
Signal in
Ring Indicator
