Montage
und Verdrahtung
20
Embedded-PC

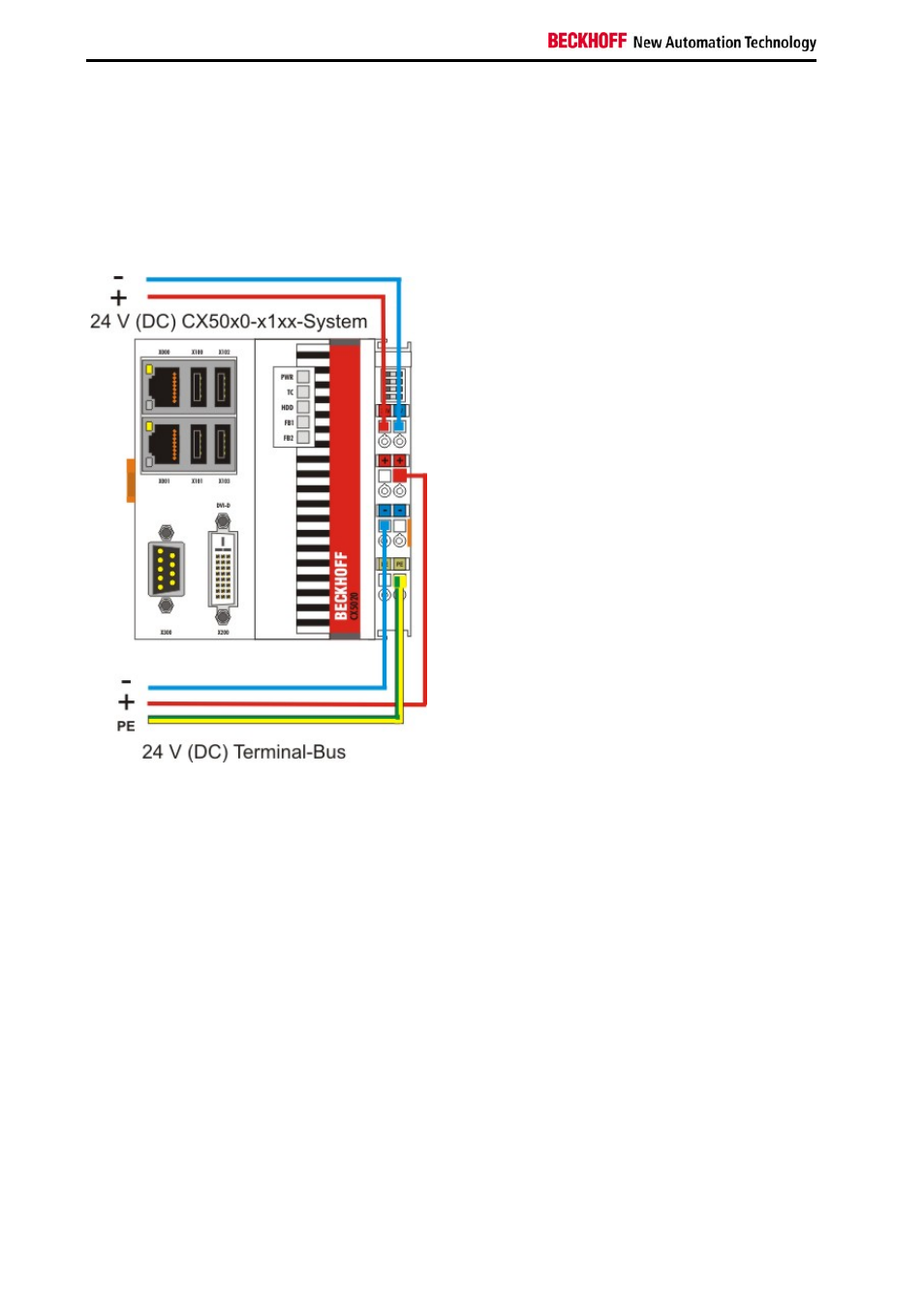

Spannungsversorgung
Dieses Netzteil ist mit einer E/A-Schnittstelle ausgestattet, die den Anschluss der Beckhoff Busklemmen ermöglicht.
Die Stromversorgung erfolgt über die oberen Federkraftklemmen mit der Bezeichnung "24V" und "0" V.
Die Versorgungsspannung versorgt das CX System und über den Klemmbus und die Busklemmen mit einer
Spannung von 24 V DC ( -15 %/+20%). Die Spannungsfestigkeit des Netzteils beträgt 500 V
eff
. Da der Klemmbus (K-
und E-Bus) nur Daten weiterleitet, ist für die Busklemmen eine weitere Spannungsversorgung notwendig. Dies erfolgt
über die Powerkontakte, die keine Verbindung zur Spannungsversorgung besitzen.
Anforderungen an das 24V Netzteil
Um in allen Fällen den Betrieb der CPU (CX50x0-Modul) und des Klemmenstrangs zu gewährleisten muss das
Netzteil 4A bei 24V liefern.
LED
Bei ordnungsgemäßem Anschluss des Netzteils und eingeschalteter Spannungsversorgung leuchten die beiden
oberen LEDs im Klemmenprisma grün auf. Die linke LED (Us) zeigt die Versorgung der CPU an. Die rechte LED (Up)
zeigt die Versorgung der Klemmen an. Die weiteren LEDs beschreiben den Status des Klemmbusses. Die
detaillierte Beschreibung der LEDs ist in dem Kapitel Fehleranalyse der LEDs beschrieben.
